Вилка навесное оборудование(FL046)(OP) — HITACHI LX130-7

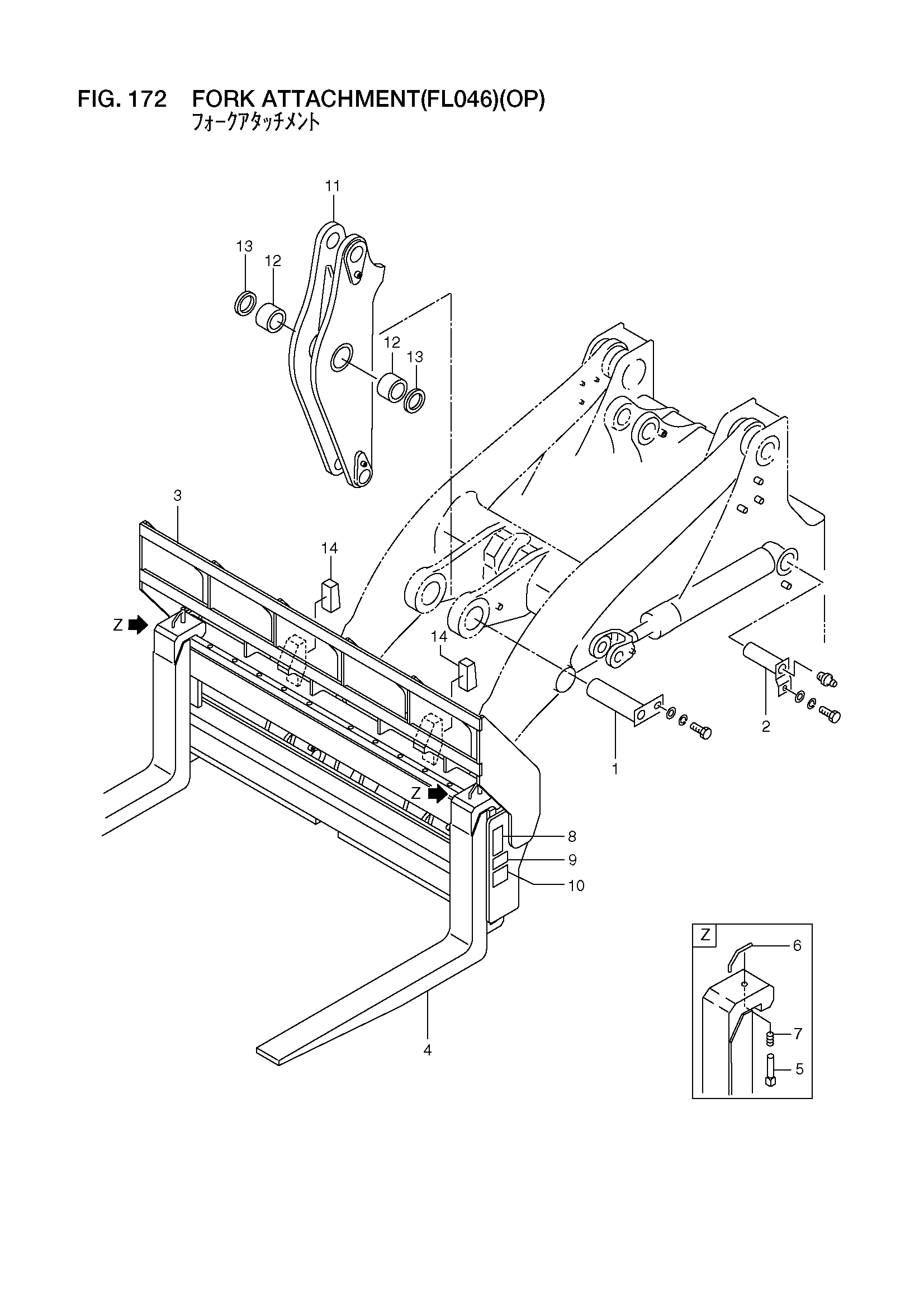

Заводская схема «Вилка навесное оборудование(FL046)(OP)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56500-61552 | Палец | 1 |
| 2 | 56560-54901 | Палец | 2 |
| A | 56560-55341 | Вилка в сборе | 1 |
| 3 | 56750-51183 | Водило | 1 |
| 4 | 56500-55201 | Вилка | 2 |
| 5 | 56500-55221 | Палец, ролл | 2 |
| 6 | 58317-20231 | Держатель | 2 |
| 7 | 20517-60771 | Пружина, (A) | 2 |
| 8 | 290A9-13001 | Наклейка | 2 |
| 9 | 56400-52011 | Наклейка | 2 |
| 10 | 56400-52021 | Наклейка | 2 |
| 11 | 56560-50911 | Беллкранк | 1 |
| 12 | 26508-72231 | Втулка | 2 |
| 13 | 26448-72101 | Уплотнение | 2 |
| 14 | 56560-55361 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
