052: Масляные и вакуумные трубопроводы двигателя — HITACHI LX130-7

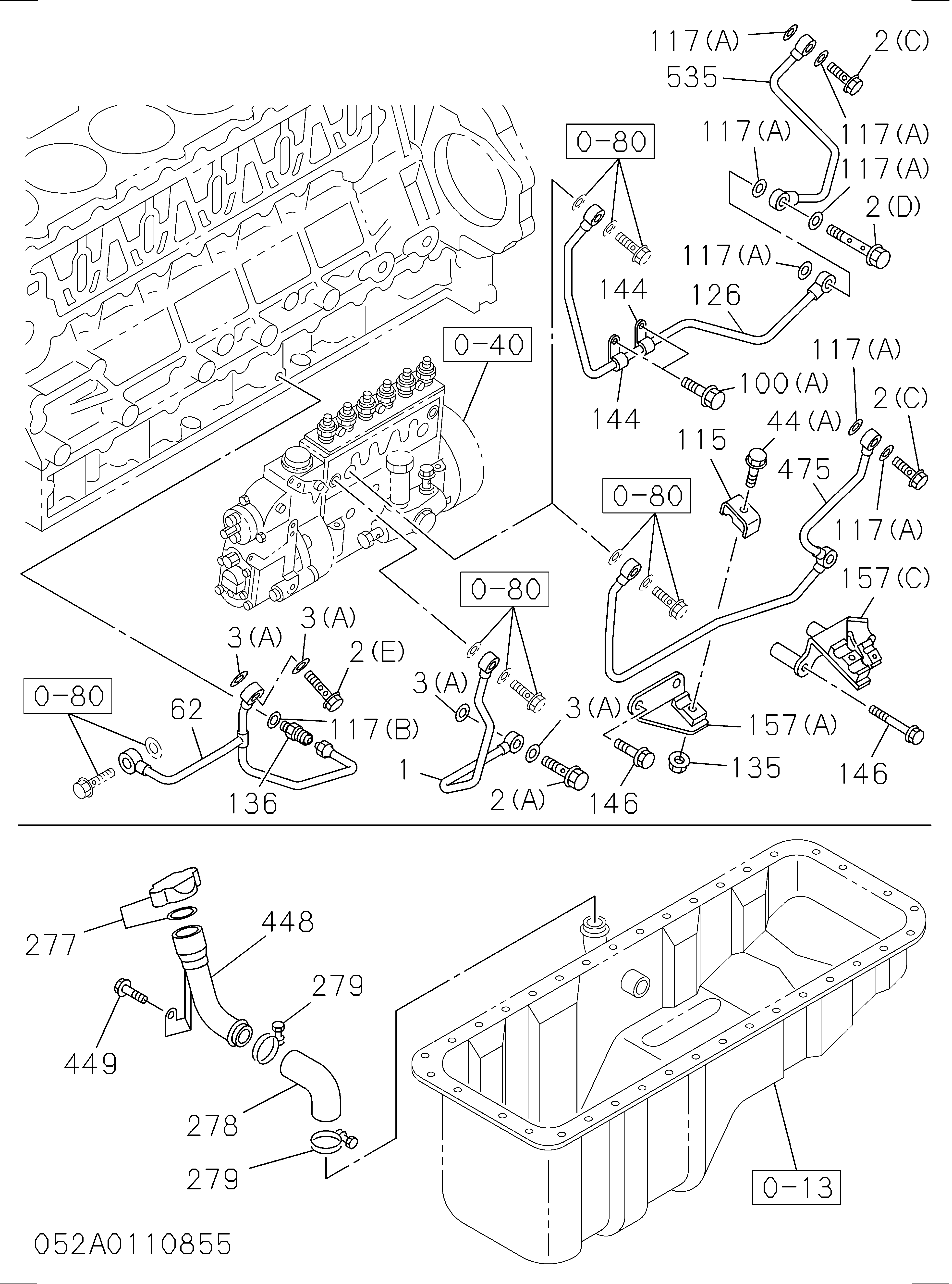

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8943941930 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 1096750850 | Болт проушина, масляный трубка | 1 |
| 002(B) | 1096750860 | Болт проушина, масляный трубка | 1 |
| 002(C) | 1096750770 | Болт проушина, масляный трубка | 2 |
| 002(C) | 8973722380 | Болт проушина, масляный трубка | 2 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 4 |
| 003(B) | 1096300850 | Прокладка проушина болт, масляный трубка | 2 |
| 040(A) | 0286808250 | Болт масляный трубка | 2 |
| 040(A) | 0280808220 | Болт масляный трубка | 2 |
| 040(A) | 0286808250 | Болт масляный трубка | 2 |
| 040(A) | 0286508250 | Болт масляный трубка | 2 |
| 040(B) | 0280808400 | Болт масляный трубка | 2 |
| 040(B) | 0280508400 | Болт масляный трубка | 2 |
| 040(C) | 1096752290 | Болт масляный трубка | 1 |
| 044(A) | 0280806220 | Болт зажим, масляный трубка | 1 |
| 044(B) | 0288814200 | Болт зажим, масляный трубка | 1 |
| 044(B) | 0288514200 | Болт зажим, масляный трубка | 1 |
| 063 | 1133139480 | Трубка масляный, турбокомпрессор подающий | 1 |
| 115 | 1097010910 | Зажим трубка, впрыск насос | 1 |
| 117(A) | 1096300830 | Прокладка соединение, масляный трубка | 4 |
| 135 | 0911502100 | Гайка зажим | 1 |
| 135 | 0911802100 | Гайка зажим | 1 |
| 146 | 0280808160 | Болт кронштейн | 2 |
| 146 | 0280508160 | Болт кронштейн | 2 |
| 147 | 8943906411 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149 | 1133139492 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 8943946710 | Прокладка масляный трубка TO C/BL | 1 |
| 157(A) | 1133190611 | Кронштейн масляный трубка | 1 |
| 277 | 1117500120 | Колпачок масляный заливная горловина | 1 |
| 278 | 1093610701 | Шланг резиновый, масляный заливная горловина | 1 |
| 279 | 1097040570 | Зажим резиновый шланг | 2 |
| 279 | 9099155121 | Зажим резиновый шланг | 2 |
| 448 | 1117402731 | Заливная горловина масляный | 1 |
| 449 | 0280808120 | Болт масляный заливная горловина | 2 |
| 449 | 0280508120 | Болт масляный заливная горловина | 2 |
| 475 | 1133139101 | Трубка масляный, масляный фильтр TO впрыск насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
