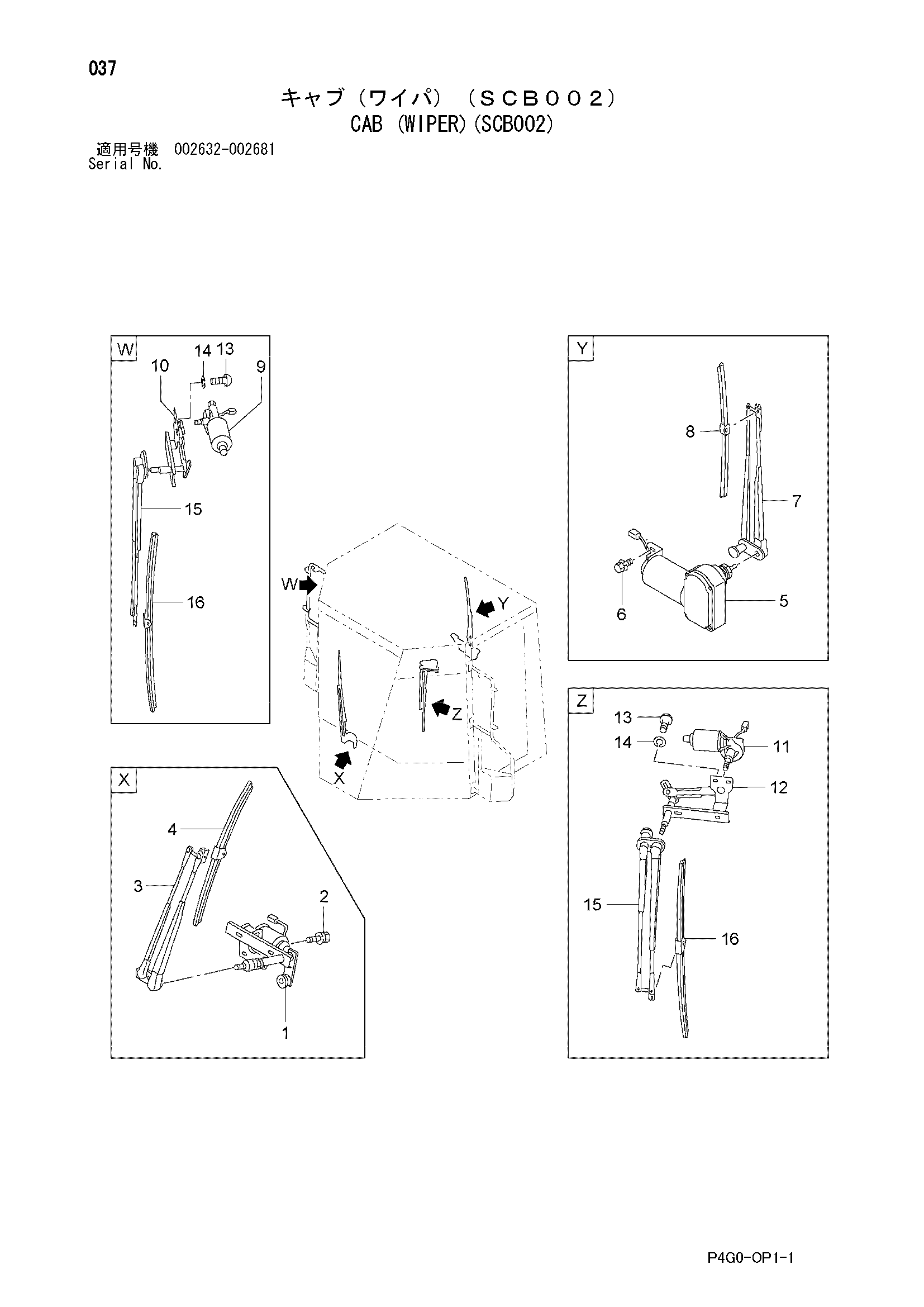

Кабина (стеклоочиститель)(SCB002) — HITACHI LX130-7
Заводская схема «Кабина (стеклоочиститель)(SCB002)» для HITACHI LX130-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56384-10661 | Гидромотор стеклоочиститель | 1 |
| 2 | 01033-06020 | Винт и шайба | 4 |
| 3 | 26756-72001 | Рукоять стеклоочиститель | 1 |
| 4 | 56504-10811 | Отвал стеклоочиститель | 1 |
| 5 | 26756-72031 | Гидромотор стеклоочиститель | 1 |
| 6 | 01183-08016 | Болт и шайба | 2 |
| 7 | 26426-72141 | Рукоять стеклоочиститель | 1 |
| 8 | 56504-10391 | Отвал стеклоочиститель задний | 1 |
| 9-10 | 56401-65001 | Стеклоочиститель гидромотор в сборе (правый) | 1 |
| 9 | 56504-10471 | Гидромотор стеклоочиститель | 1 |
| 10 | 56504-10481 | Тяга | 1 |
| 11-12 | 56401-64991 | Стеклоочиститель гидромотор в сборе (левый) | 1 |
| 11 | 56504-10461 | Гидромотор стеклоочиститель | 1 |
| 12 | 56504-10491 | Тяга | 1 |
| 13 | 01030-06020 | Винт | 8 |
| 14 | 02010-00006 | Блокировка шайба | 8 |
| 15 | 28836-72001 | Рукоять стеклоочиститель | 2 |
| 16 | 28836-72011 | Отвал стеклоочиститель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX130-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
