Двигатель крепление браккетс — HITACHI LX120-5

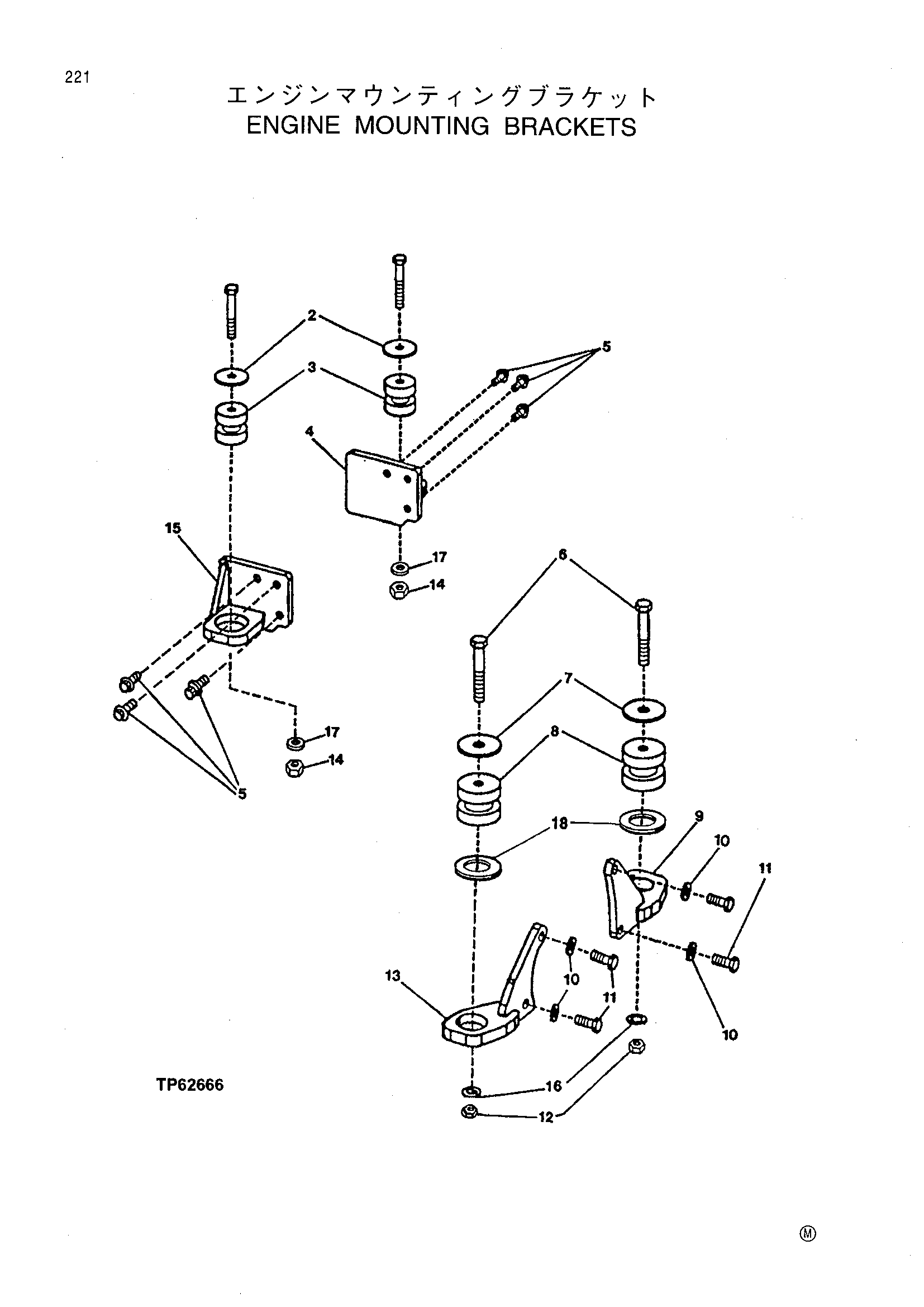

Заводская схема «Двигатель крепление браккетс» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7884 | Болт с головкой | 2 |
| 2 | 24H1852 | Шайба | 2 |
| 3 | AT170854 | Виброизолятор | 2 |
| 4 | AT206915 | Опора | 1 |
| 5 | 19M7790 | Винт | 6 |
| 6 | 19M7883 | Винт | 2 |
| 7 | T42977 | Шайба | 2 |
| 8 | AT169022 | Резиновый крепление | 2 |
| 9 | AT206909 | Опора | 1 |
| AT208605 | Опора | 1 | |
| 10 | 24M7241 | Шайба | 4 |
| 11 | 19M7489 | Болт с головкой | 4 |
| 12 | 14M7277 | Гайка | 2 |
| 13 | AT206908 | Опора | 1 |
| 14 | 14M7241 | Гайка | 2 |
| 15 | AT206914 | Опора | 1 |
| 16 | 24M7242 | Шайба | 2 |
| 17 | 24M7241 | Шайба | 2 |
| 18 | T102171 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
