Глушитель и выпускной трубка — HITACHI LX120-5

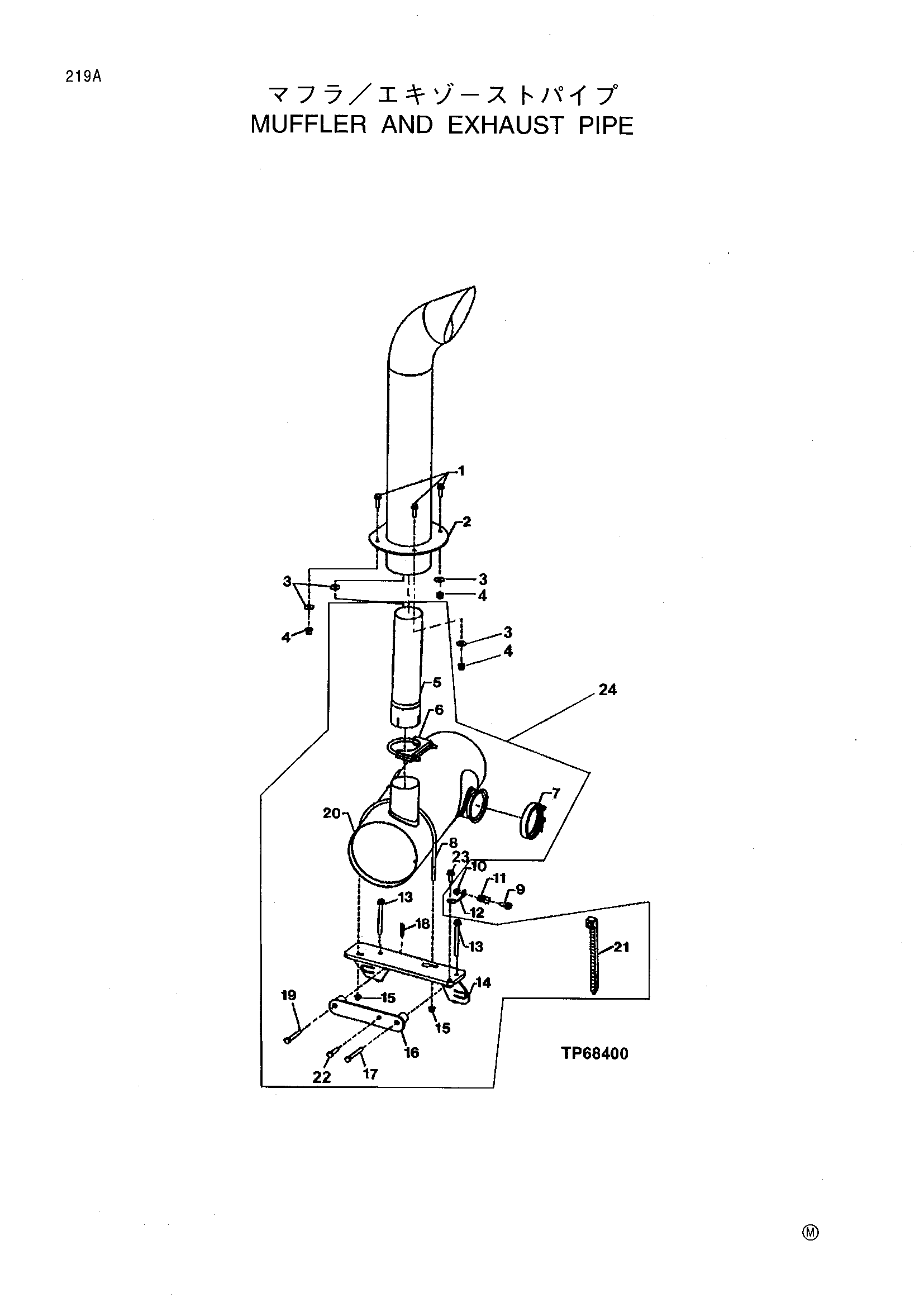

Заводская схема «Глушитель и выпускной трубка» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7786 | Винт | 5 |
| 2 | AT209141 | Выпускной трубка | 1 |
| 3 | 24M7296 | Шайба | 4 |
| 4 | 14M7400 | Блокировка гайка | 4 |
| 5 | T177764 | Трубка | 1 |
| 6 | AT116380 | Хомут | 1 |
| 7 | AT222597 | Хомут | 1 |
| 8 | T177766 | У-болт | 1 |
| 9 | 19M7785 | Винт | 2 |
| 10 | 14M7296 | Фланец гайка | 1 |
| 11 | T74416 | Хомут | 1 |
| 12 | R136110 | Кронштейн | 1 |
| 13 | 19M7836 | Винт | 2 |
| 14 | AT221751 | Кронштейн | 1 |
| 15 | 14M7518 | Фланец гайка | 2 |
| 16 | AT222223 | Кронштейн | 1 |
| 17 | 19M7810 | Винт | 1 |
| 19 | 19M7808 | Винт | 1 |
| 20 | AT221706 | Глушитель | 1 |
| 21 | R44302 | TIE лента | 2 |
| 22 | 19M7786 | Винт | 1 |
| 23 | 19M7785 | Винт | 1 |
| 24 | AT222261 | Глушитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
