Двигатель рама — HITACHI LX120-5

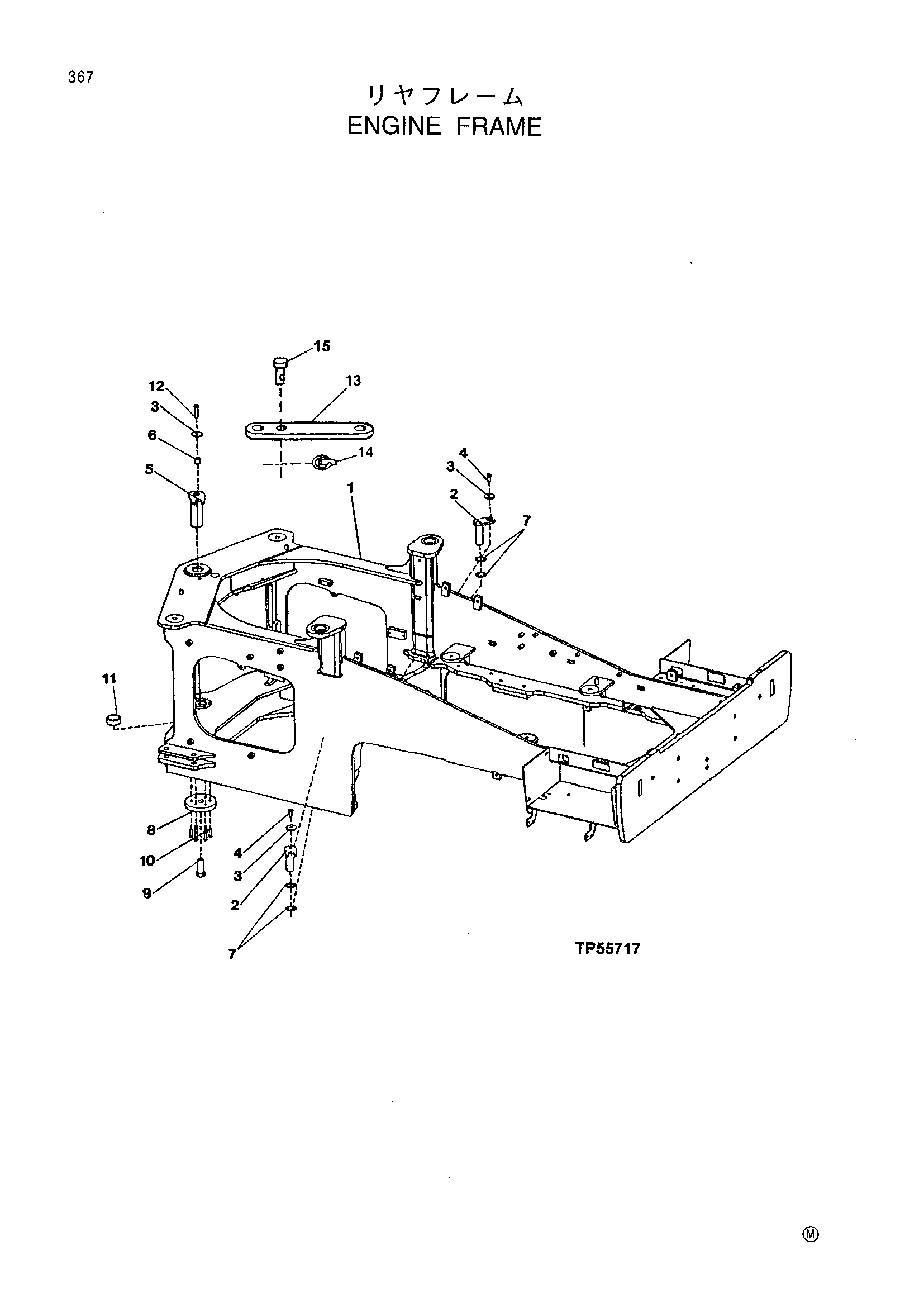

Заводская схема «Двигатель рама» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT207523 | Рама | 1 |
| 2 | AT133204 | Палец | 2 |
| 3 | T146246 | Шайба | 3 |
| 4 | 19M8029 | Болт с головкой | 2 |
| 5 | AT206751 | Палец | 1 |
| 6 | 28H3452 | Втулка | 1 |
| 7 | 24H1558 | Шайба | 3 |
| 24H1556 | Шайба | 4 | |
| 8 | T167860 | Крышка | 1 |
| 9 | 19M8353 | Болт с головкой | 1 |
| 10 | 19M7493 | Болт с головкой | 6 |
| 11 | T156994 | Втулка | 1 |
| 12 | 19M8295 | Болт с головкой | 1 |
| 13 | T157314 | Штанга | 1 |
| 14 | AA21292 | Быстрый блокировка палец | 2 |
| 15 | R53296 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
