Генератор крепление браккетс и ремень (80A) — HITACHI LX120-5

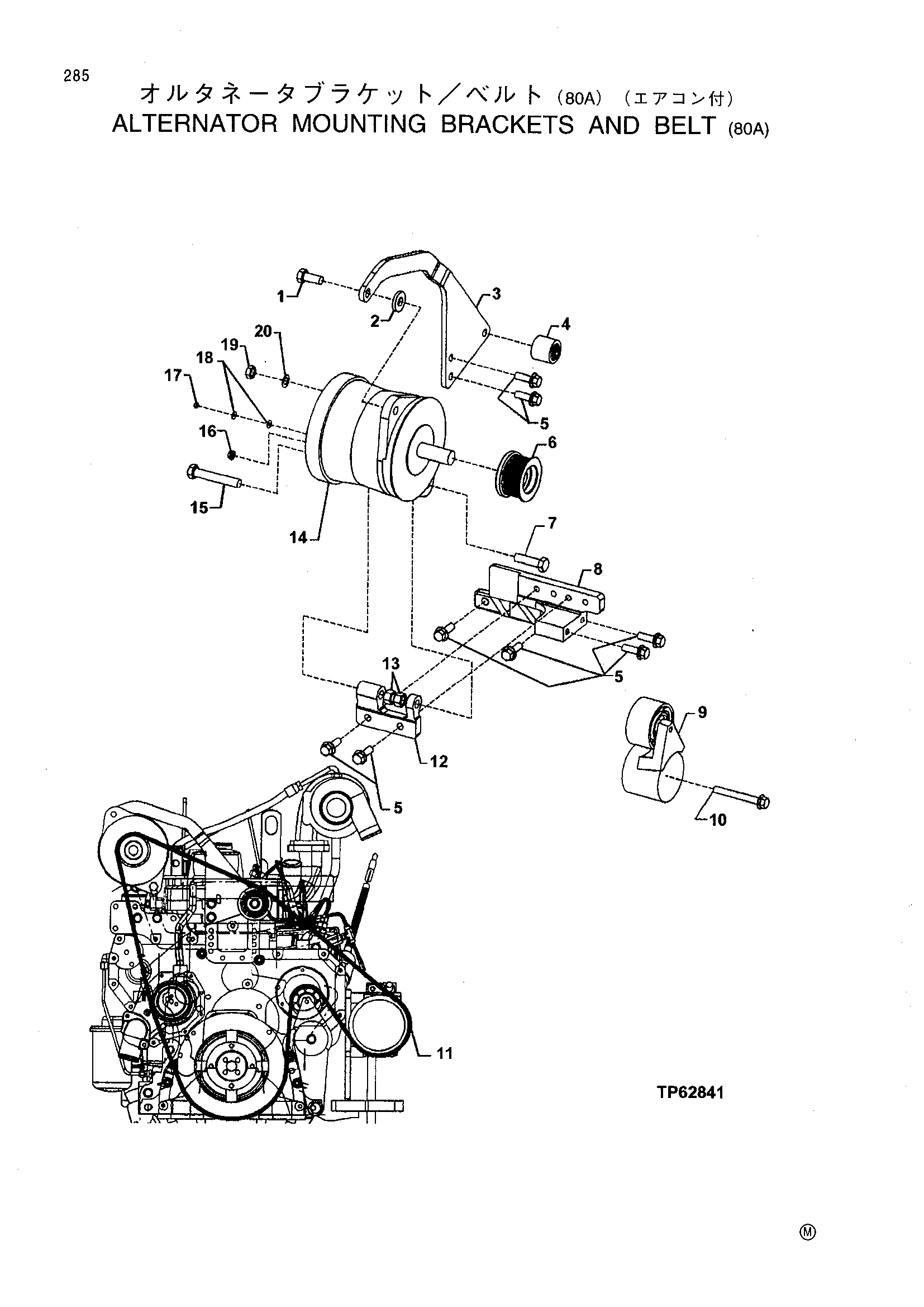

Заводская схема «Генератор крепление браккетс и ремень (80A)» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3385 | Болт с головкой | 1 |
| 2 | T29342 | Шайба | 1 |
| 3 | T162085 | Страп | 1 |
| 4 | T175249 | Проставка | 1 |
| 5 | 19M7786 | Винт | 8 |
| 6 | R128859 | Шкив | 1 |
| 7 | 19H2473 | Болт с головкой | 1 |
| 8 | R132981 | Опора | 1 |
| 9 | RE69930 | Направляющее колесо | 1 |
| 10 | 19M7810 | Винт | 1 |
| 11 | T178416 | Ремень | 1 |
| 12 | R132980 | Кронштейн | 1 |
| 13 | 14H1040 | Гайка | 2 |
| 14 | AT208541 | Генератор | 1 |
| 15 | 19H1820 | Болт с головкой | 1 |
| 16 | 14M7303 | Фланец гайка | 1 |
| 17 | 14M7100 | Гайка | 1 |
| 18 | 24M7146 | Шайба | 2 |
| 19 | 14H849 | Гайка | 1 |
| 20 | 12H325 | Блокировка шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
