Скольжение поворотный плуг гидравлический детали (быстросъёмное устройство) — HITACHI LX120-5

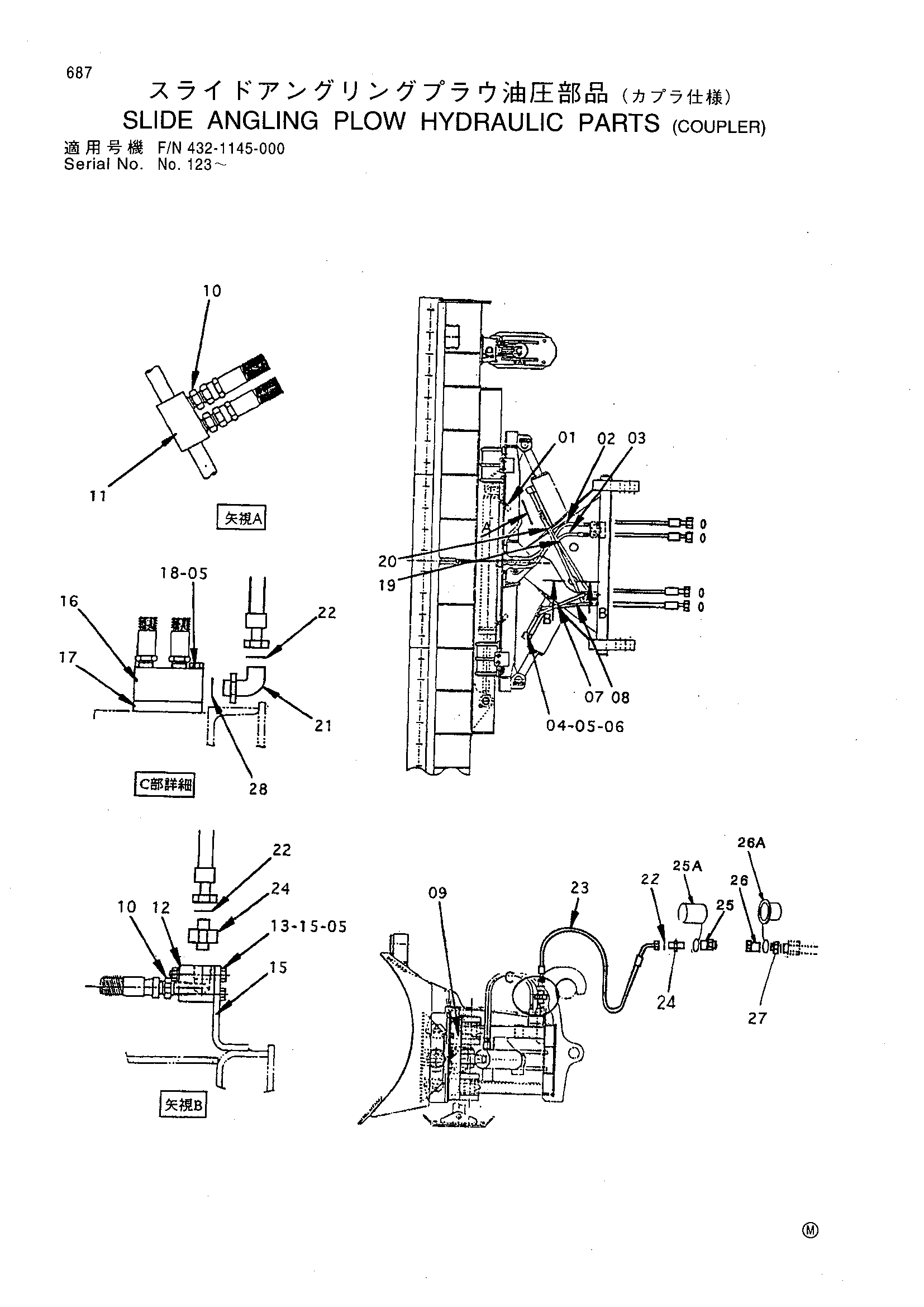

Заводская схема «Скольжение поворотный плуг гидравлический детали (быстросъёмное устройство)» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4429406 | Шланг | 2 |
| 02 | 4429407 | Шланг | 1 |
| 03 | 4429408 | Шланг | 1 |
| 04 | 4314151 | Болт | 16 |
| 05 | J222010 | Шайба | 20 |
| 06 | 4274405 | Уплотнительное кольцо | 4 |
| 07 | 4429150 | Шланг | 1 |
| 08 | 4429151 | Шланг | 1 |
| 09 | 4376205 | Угловой штуцер | 2 |
| 10 | 4283396 | Адаптер | 6 |
| 11 | 4274404 | Трубка | 2 |
| 12 | 4376352 | Блок | 1 |
| 13 | 19H2128 | Болт | 2 |
| 14 | 4314141 | Гайка | 2 |
| 15 | 4376353 | Пластина | 1 |
| 16 | 4429146 | Блок | 1 |
| 17 | 4325061 | Пластина | 1 |
| 18 | 4325062 | Болт | 2 |
| 19 | 4429149 | Шланг | 1 |
| 20 | 4429147 | Шланг | 1 |
| 21 | 4157562 | Угловой штуцер | 2 |
| 22 | 4187308 | Уплотнительное кольцо | 12 |
| 23 | 4425055 | Шланг | 4 |
| 24 | 4208967 | Адаптер | 6 |
| 25 | 4440616 | Самоуплотняющееся соединение | 4 |
| 25A | 4446583 | Колпачок | 4 |
| 26 | 4440615 | Самоуплотняющееся соединение | 4 |
| 26A | 4446584 | Колпачок | 4 |
| 27 | 4427856 | Переходник | 4 |
| 28 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
