Гидрораспределитель TO стрела и гидроцилиндр ковша и третий — HITACHI LX120-5

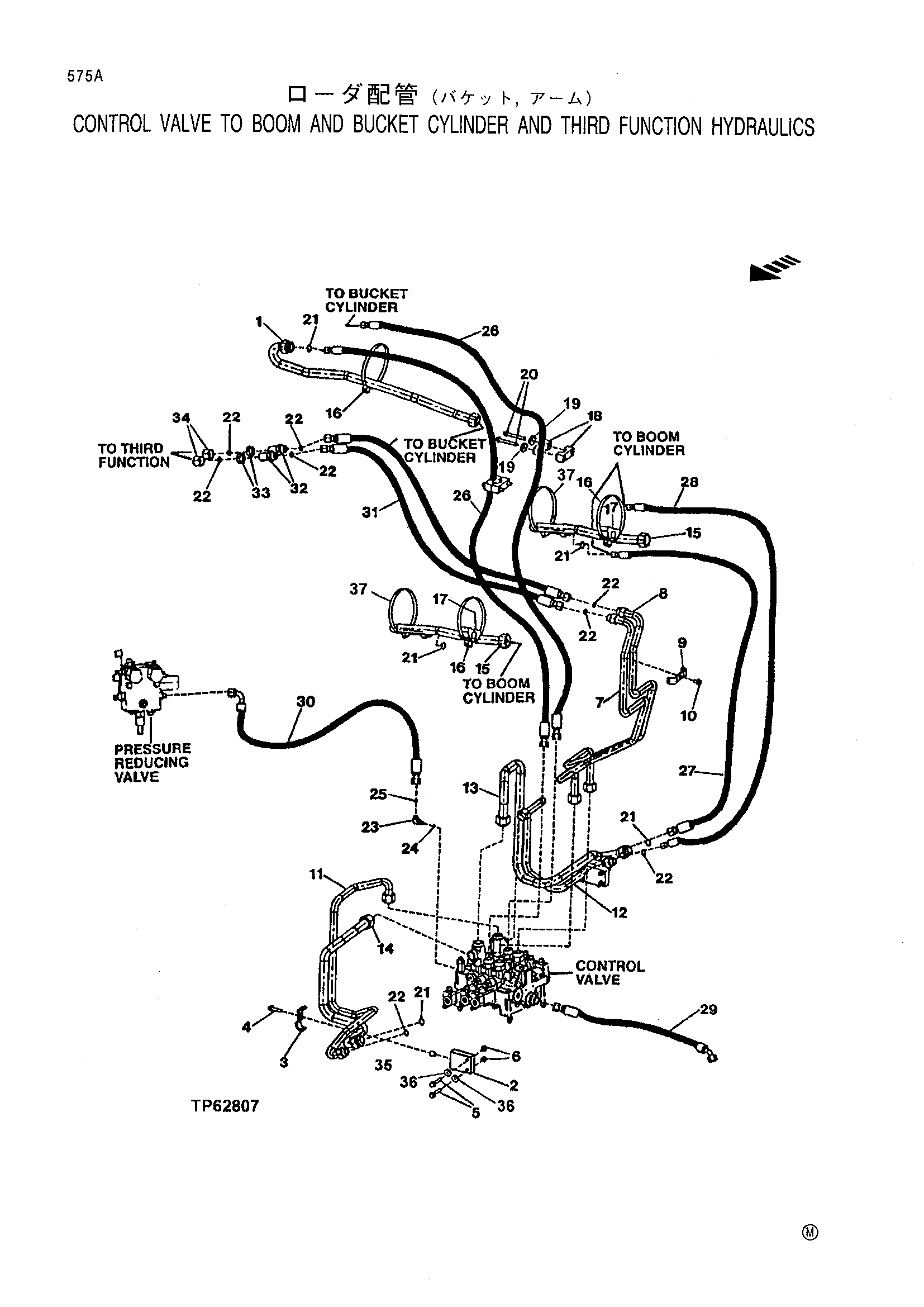

Заводская схема «Гидрораспределитель TO стрела и гидроцилиндр ковша и третий» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT211400	Масляный линия	1
2	T170524	Штанга	2
3	T170365	Хомут	2
4	19M7805	Винт	2
5	19M8528	Винт	4
6	14M7296	Фланец гайка	4
7	AT208387	Масляный линия	1
8	AT208388	Масляный линия	1
9	T167979	Хомут	1
10	19M7783	Винт	1
11	AT210216	Масляный линия	1
12	AT210217	Масляный линия	1
13	AT210218	Масляный линия	1
14	AT210219	Масляный линия	1
15	AT210400	Масляный линия	2
16	TY22494	Шланг хомут	3
17	T102005	Направляющая	2
18	T67995	Хомут	4
19	24M7296	Шайба	4
20	19M7810	Винт	4
21	T76938	Уплотнительное кольцо	5
22	T77858	Уплотнительное кольцо	2
	T77858	Уплотнительное кольцо	8
23	38H1003	Угловой штуцер штуцер	1
24	R28782	Уплотнительное кольцо	1
25	T77814	Уплотнительное кольцо	1
26	AT208690	Гидравлический хосе-фабрикат	2
27	AT208691	Гидравлический хосе-фабрикат	2
28	AT169881	Гидравлический хосе-фабрикат	2
	AT191283	Гидравлический хосе-фабрикат	2
29	AT208697	Гидравлический хосе-фабрикат	1
	AT210077	Гидравлический хосе-фабрикат	1
	AT208698	Гидравлический хосе-фабрикат	1
	AT210078	Гидравлический хосе-фабрикат	1
30	AT203061	Гидравлический хосе-фабрикат	1
31	AT191285	Гидравлический хосе-фабрикат	2
32	38H1276	Адаптер	2
	T174275	Блокировка шайба	2
33	T78707	Гайка	2
34	38H1418	Штуцер пробка	2
35	28H3383	Втулка	2
36	T148712	Шайба	4
37	AR89602	Хомут	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
