Муфта узел в сборе (реверсе муфта) — HITACHI LX120-5

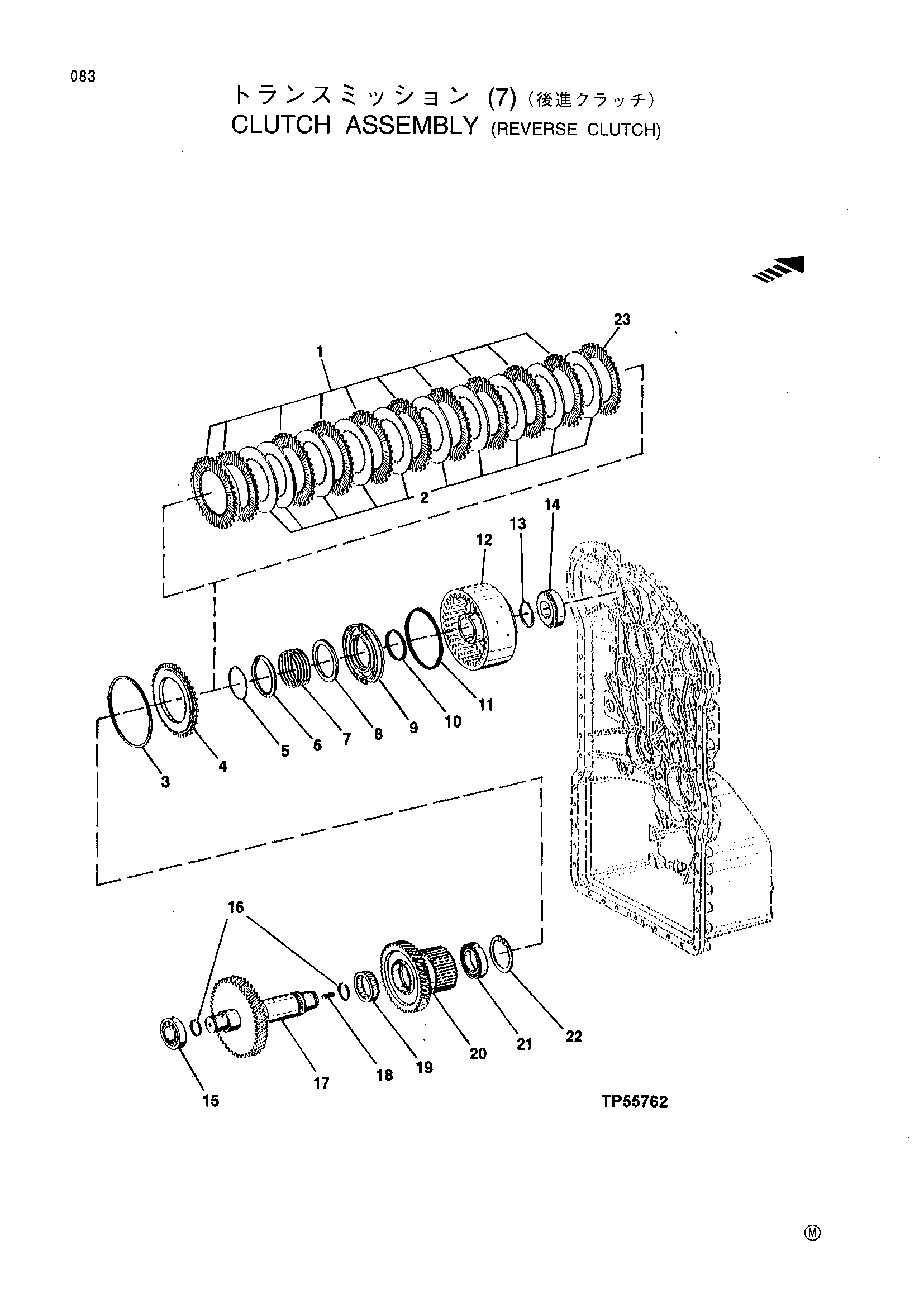

Заводская схема «Муфта узел в сборе (реверсе муфта)» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T173841 | Муфта диск | 10 |
| 2 | T173842 | Муфта диск | 10 |
| 3 | T173863 | Стопорное кольцо | 1 |
| T173864 | Стопорное кольцо | 1 | |
| 4 | T173844 | Регулировочная шайба | 1 |
| 5 | T173067 | Стопорное кольцо | 1 |
| 6 | T173066 | Стопорное кольцо | 1 |
| 7 | T173065 | Компрессион пружина | 1 |
| 8 | T173644 | Кольцо | 1 |
| 9 | T173853 | Поршень | 1 |
| 10 | T173958 | Уплотнительное кольцо | 1 |
| 11 | T173960 | Уплотнительное кольцо | 1 |
| 12 | T173856 | Корпус | 1 |
| 13 | T159519 | Стопорное кольцо | 1 |
| 14 | T173849 | Каток подшипник | 1 |
| 15 | T171156 | Каток подшипник | 2 |
| 16 | T172115 | Поршень кольцо | 1 |
| 17 | T173857 | Вал | 1 |
| 18 | T171153 | Шпилька | 1 |
| 19 | T172302 | Неедле подшипник | 2 |
| 20 | T173848 | Направляющее колесо | 1 |
| 21 | T171218 | Шарик подшипник | 1 |
| 22 | 40M7060 | Стопорное кольцо | 1 |
| 23 | T173840 | Муфта диск | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
