Гидроцилиндр ковша — HITACHI LX120-5

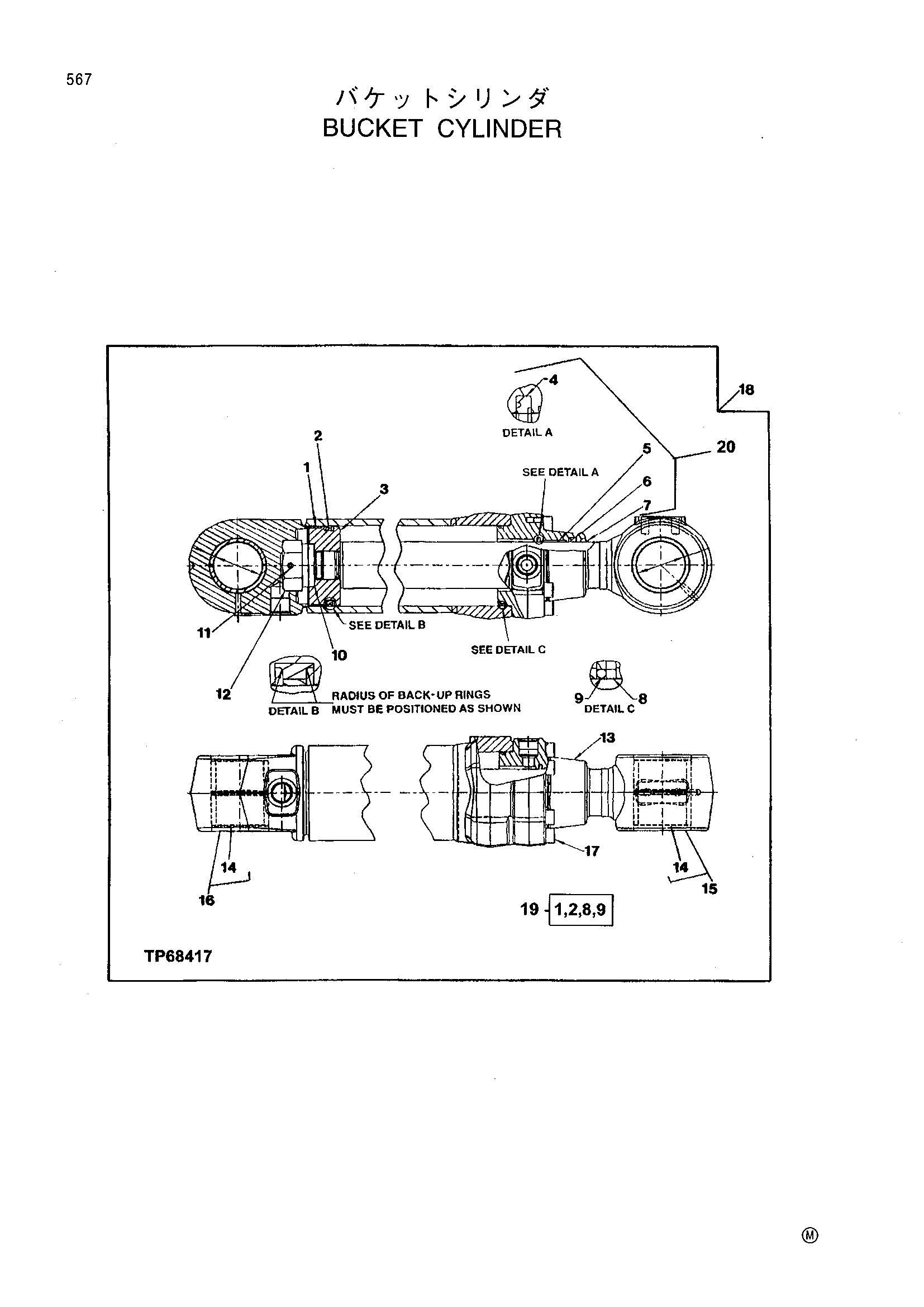

Заводская схема «Гидроцилиндр ковша» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R85192 | Веар кольцо | 1 |
| 2 | RE25102 | Уплотнение | 1 |
| 3 | H163598 | Поршень | 1 |
| 4 | AH152446 | Уплотнение | 1 |
| 5 | H159362 | Веар кольцо | 1 |
| 6 | H159361 | Уплотнение | 1 |
| 7 | AH152445 | Уплотнение | 1 |
| 8 | R78818 | Бакк-уп кольцо | 1 |
| 9 | T38485 | Уплотнительное кольцо | 1 |
| 10 | TH110253 | Регулировочная шайба | 1 |
| 11 | 22M7139 | Комплект винт | 1 |
| 400R | Шарик | 1 | |
| 12 | H158175 | Гайка | 1 |
| 13 | H173653 | Хйдр. гидроцилиндр. шток направляющая | 1 |
| 14 | H158397 | Втулка | 2 |
| 15 | AH156873 | Шток | 1 |
| 16 | AH156872 | Гидравлический гидроцилиндр. баррел | 1 |
| 17 | 19M8913 | Винт | 8 |
| 18 | AH156871 | Гидравлический гидроцилиндр | 1 |
| 19 | AH137209 | Гидравлический гидроцилиндр комплект | 1 |
| 20 | AH156874 | Гидравлический гидроцилиндр комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
