Скольжение поворотный плуг гидравлический детали (прямой соединение) — HITACHI LX120-5

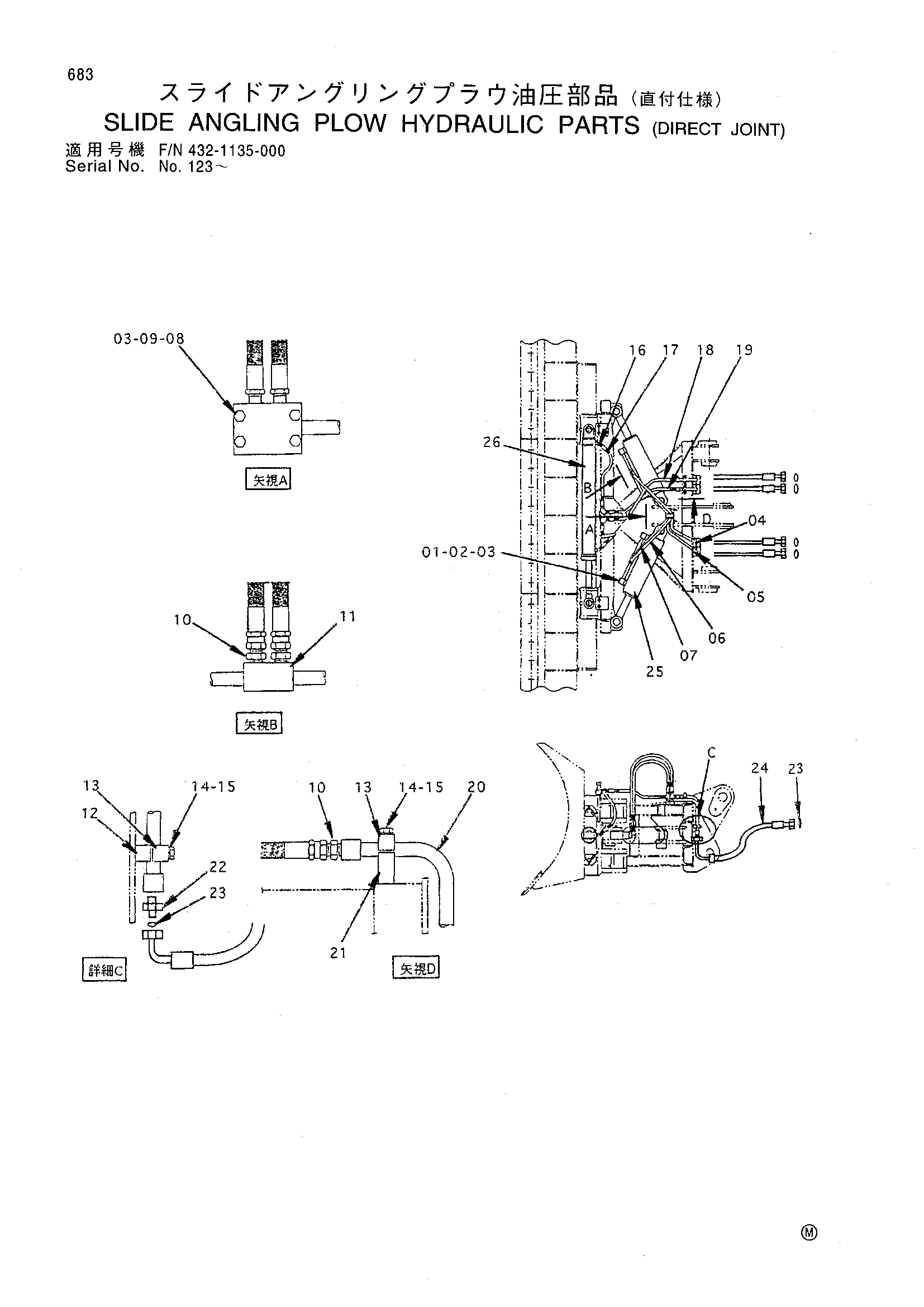

Заводская схема «Скольжение поворотный плуг гидравлический детали (прямой соединение)» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4274405 | Уплотнительное кольцо | 4 |
| 02 | 4314151 | Болт | 16 |
| 03 | J219083 | Пружинная шайба | 20 |
| 04 | 4429242 | Трубка | 1 |
| 05 | 4429248 | Трубка | 1 |
| 06 | 4429249 | Шланг | 2 |
| 07 | 4429150 | Шланг | 2 |
| 08 | 4314139 | Болт | 4 |
| 09 | 4314141 | Гайка | 4 |
| 10 | 4283396 | Адаптер | 6 |
| 11 | 4274404 | Трубка | 2 |
| 12 | 4360823 | Хомут | 4 |
| 13 | 4360824 | Хомут | 6 |
| 14 | J901045 | Болт | 12 |
| 15 | A590910 | Пружинная шайба | 12 |
| 16 | 4376205 | Угловой штуцер | 4 |
| 17 | 4429406 | Шланг | 2 |
| 18 | 4429407 | Шланг | 1 |
| 19 | 4429408 | Шланг | 1 |
| 20 | 4429409 | Трубка | 2 |
| 21 | 4429405 | Хомут | 2 |
| 22 | 4208967 | Адаптер | 4 |
| 23 | 4187308 | Уплотнительное кольцо | 8 |
| 24 | 4422740 | Шланг | 4 |
| 25 | 4428106 | Гидроцилиндр | 2 |
| 26 | 4428111 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
