Топливный топливный насос высокого давления и лубе линии — HITACHI LX120-5

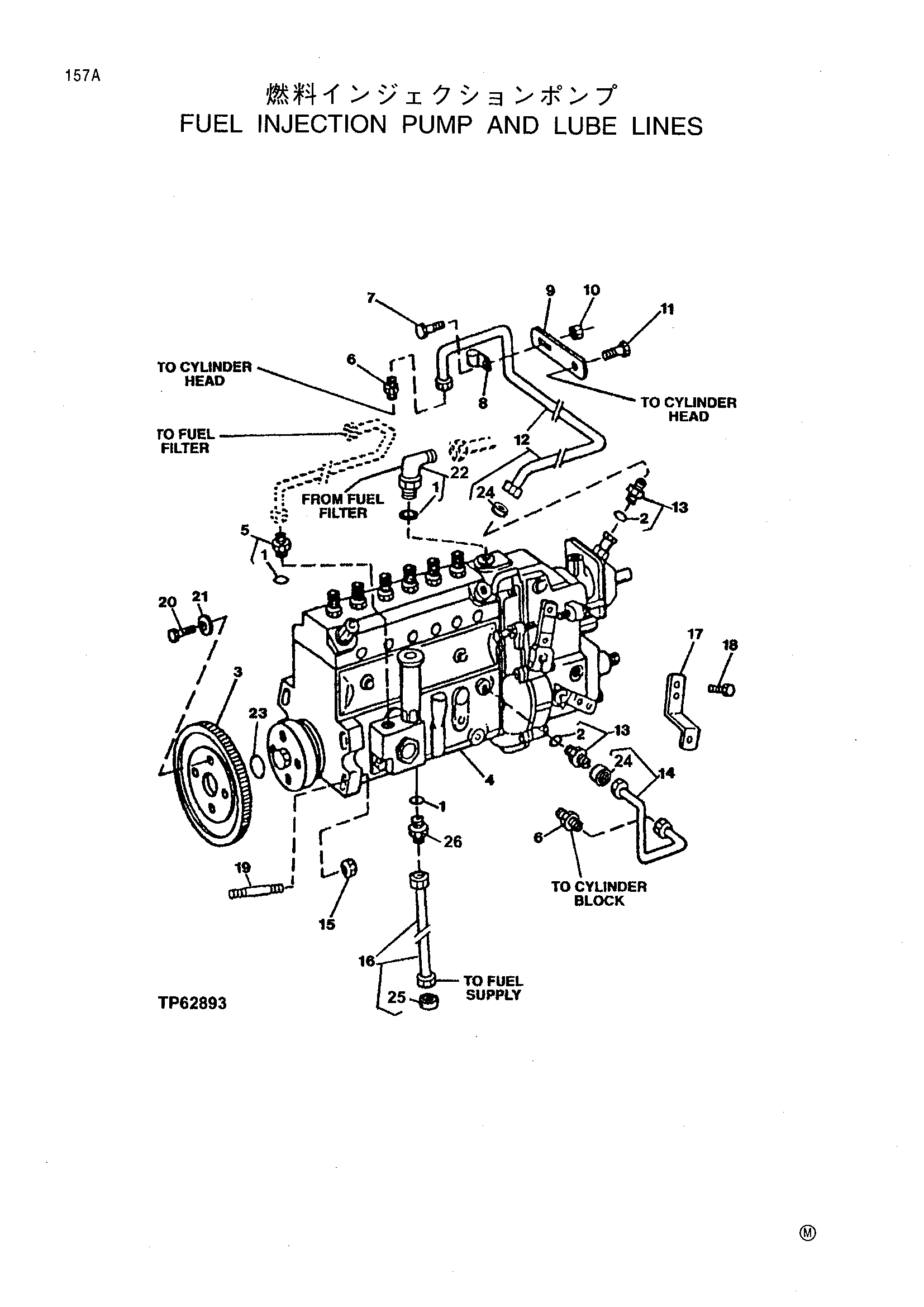

Заводская схема «Топливный топливный насос высокого давления и лубе линии» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 51M7041 | Уплотнительное кольцо | 3 |
| 2 | 51M7039 | Уплотнительное кольцо | 2 |
| 3 | R500084 | Шестерня | 1 |
| 4 | RE59958 | Топливный топливный насос высокого давления | 1 |
| 5 | RE60031 | Штуцер | 1 |
| 6 | R63604 | Штуцер | 2 |
| 7 | 19M7865 | Винт | 1 |
| 8 | T74410 | Хомут | 1 |
| 9 | R56588 | Страп | 1 |
| 10 | 14M7298 | Фланец гайка | 1 |
| 11 | 19M8324 | Болт с головкой | 1 |
| 12 | RE60194 | Анероид линия | 1 |
| RE70285 | Линия | 1 | |
| 13 | RE60028 | Штуцер | 2 |
| 14 | RE60064 | Масляный линия | 1 |
| 15 | 14M7296 | Фланец гайка | 4 |
| 16 | RE44843 | Топливный линия | 1 |
| R67092 | Уплотнение | 1 | |
| 17 | R110195 | Рычаг | 1 |
| 18 | 19M8826 | Винт | 2 |
| 19 | R134212 | Шпилька | 4 |
| 20 | 19H3336 | Болт с головкой | 4 |
| 21 | R63845 | Шайба | 4 |
| 22 | RE502174 | Угловой штуцер штуцер | 1 |
| 23 | R73864 | Уплотнительное кольцо | 1 |
| 24 | R51936 | Манжета | 4 |
| 25 | R67092 | Уплотнение | 2 |
| 26 | 38H5002 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
