Погрузчик гидрораспределитель — HITACHI LX120-5

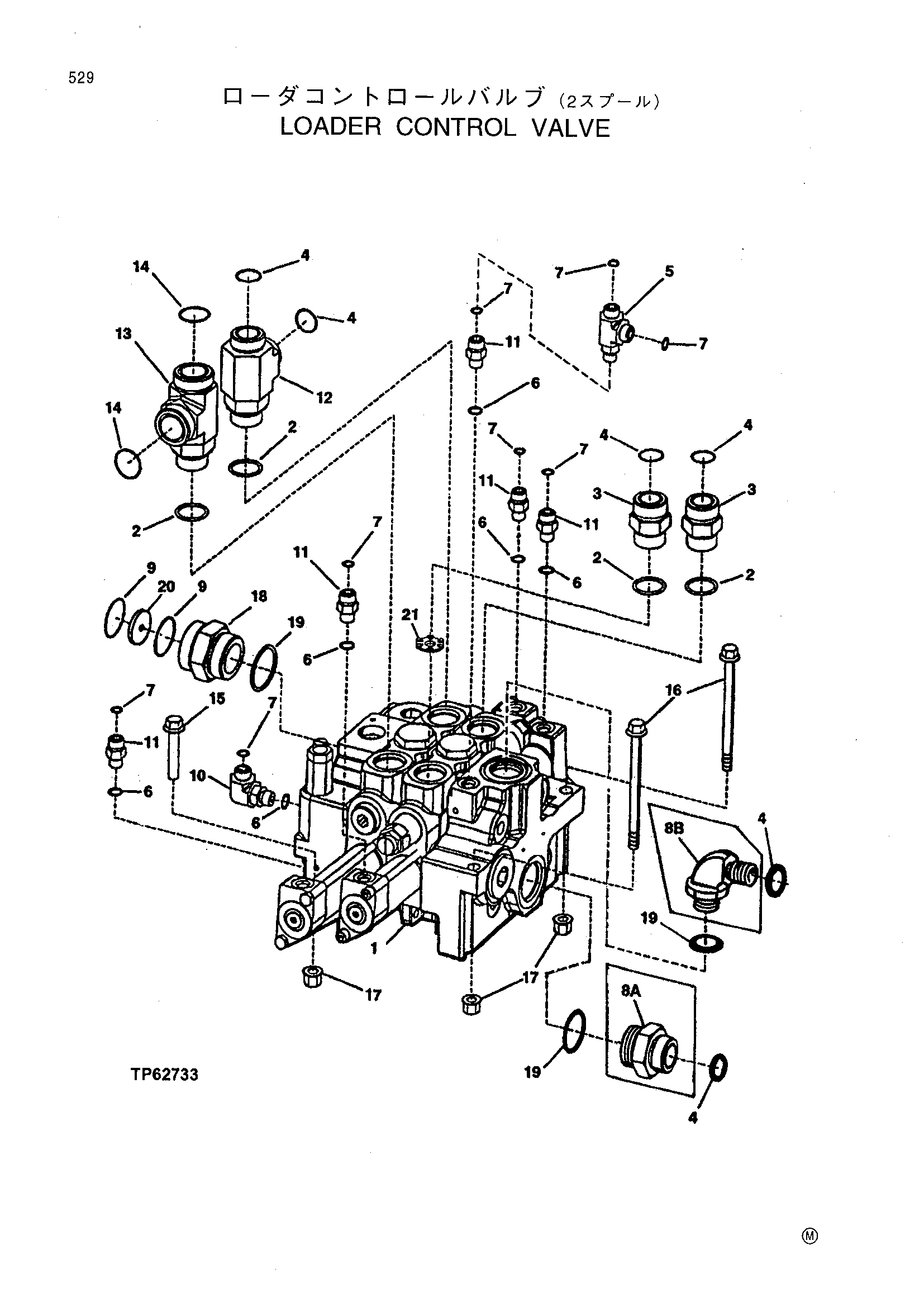

Заводская схема «Погрузчик гидрораспределитель» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT208042 | Гидрораспределитель | 1 |
| 2 | R29936 | Уплотнительное кольцо | 4 |
| 3 | 38H1164 | Адаптер | 2 |
| 4 | T76938 | Уплотнительное кольцо | 5 |
| 5 | 38H1030 | TEE штуцер | 1 |
| 6 | R26448 | Уплотнительное кольцо | 6 |
| 7 | T77613 | Уплотнительное кольцо | 8 |
| 8A | 38H1180 | Адаптер | 1 |
| 8B | 38H1325 | Угловой штуцер штуцер | 1 |
| 9 | T78784 | Уплотнительное кольцо | 2 |
| 10 | 38H1004 | Угловой штуцер штуцер | 1 |
| 11 | 38H1160 | Адаптер | 3 |
| AT220096 | Обратный клапан | 2 | |
| 12 | 38H1027 | TEE штуцер | 1 |
| 13 | AT210274 | TEE штуцер | 1 |
| 38H1573 | TEE штуцер | 1 | |
| 14 | T78612 | Уплотнительное кольцо | 2 |
| 15 | 19M8528 | Винт | 1 |
| 16 | 19M7898 | Винт | 2 |
| 17 | 14M7400 | Блокировка гайка | 3 |
| 18 | 38H1197 | Адаптер | 1 |
| 19 | U13639 | Уплотнительное кольцо | 2 |
| 20 | T177441 | Пластина | 1 |
| 21 | T178487 | Гидравлический рестриктор | 1 |
| 21 | T178487 | Гидравлический рестриктор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
