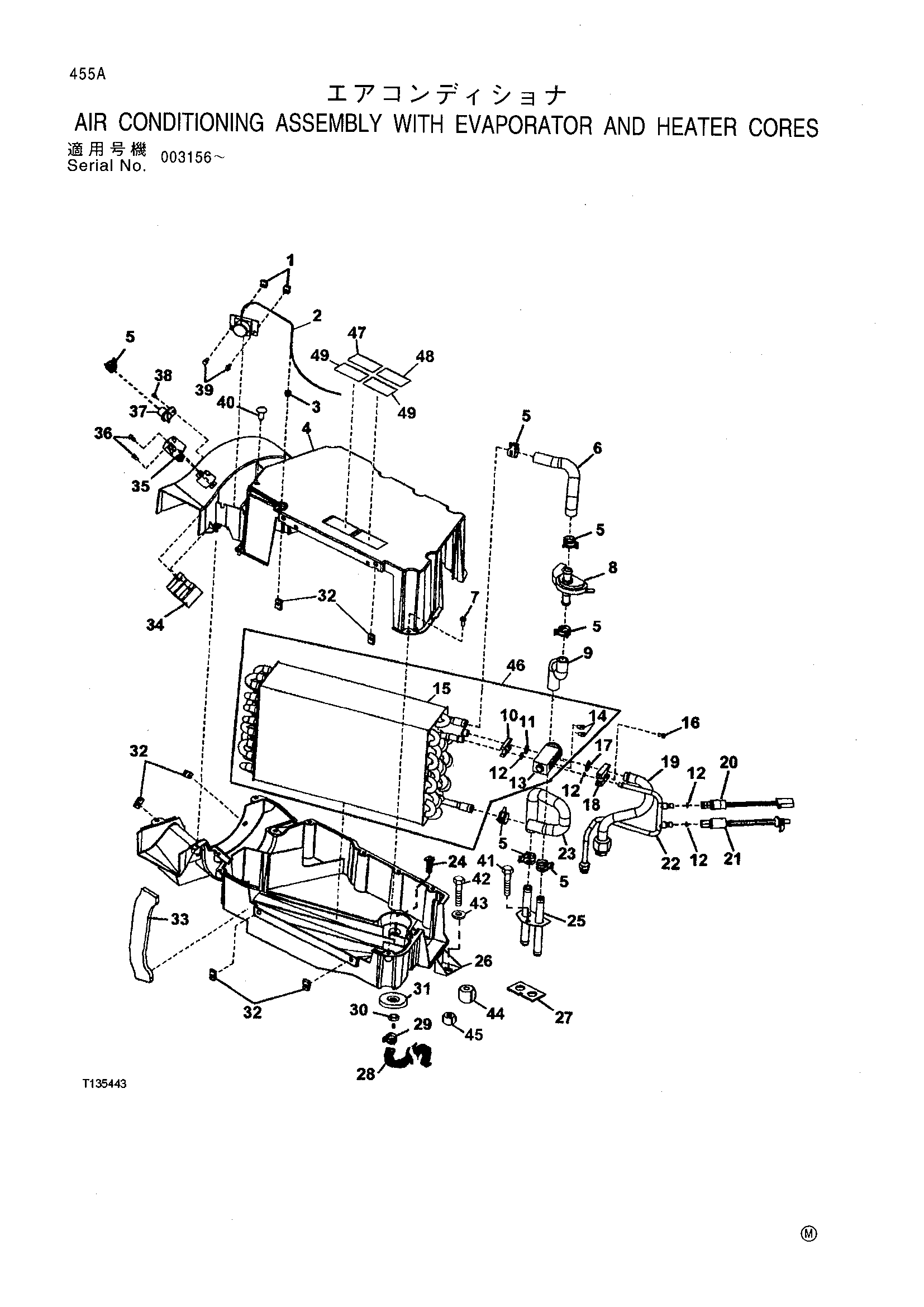

Воздушный кондитионинг узел в сборе с евапоратор и отопитель — HITACHI LX120-5

Заводская схема «Воздушный кондитионинг узел в сборе с евапоратор и отопитель» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	T178115	Клевис	2
2	AH144020	Термостат	1
3	R41440	Уплотнительная втулка	1
4	T174109	Корпус	1
5	R117721	Хомут	6
6	T170133	Шланг	1
7	R129110	Винт	12
8	RE47070	Клапан	1
	AT193500	Клапан	1
9	T172934	Шланг	1
10	L77943	Пластина	1
11	R33259	Уплотнительное кольцо	1
12	T178123	Уплотнительное кольцо	4
13	RE57575	Клапан	1
14	M67176	Болт	2
15	AT222210	Отопитель	1
16	T178124	Винт	1
17	T143169	Уплотнительное кольцо	1
18	R125223	Пластина	1
19	AT210086	Трубка	1
20	RE60887	Нижний давление выключатель	1
21	RE60888	Высокий давление выключатель	1
22	AT210085	Трубка	1
23	T172933	Шланг	1
25	AT219778	Шланг	1
27	T182858	Прокладка	1
29	T174427	Хомут	1
30	14H934	Гайка	1
31	T182852	Уплотнение	1
32	T178117	Клевис	6
33	T171570	Уплотнение	1
34	AT210516	Кронштейн	1
35	AT210515	Резистор	1
36	T178119	Болт с головкой	2
37	RE36133	Трубка	1
38	T178118	Болт с головкой	1
39	T178116	Болт с головкой	2
40	T178120	Заклёпка	1
41	19M7866	Винт	1
42	19M7077	Болт с головкой	4
43	T182931	Шайба	4
44	T182870	Уплотнительная втулка	1
45	T182871	Пробка	1
46	RE57574	Евапоратор	1
47	T178248	Наклейка	1
48	T178249	Наклейка	1
49	T178250	Наклейка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
