Топливный бак и топливный бак шланги — HITACHI LX120-5

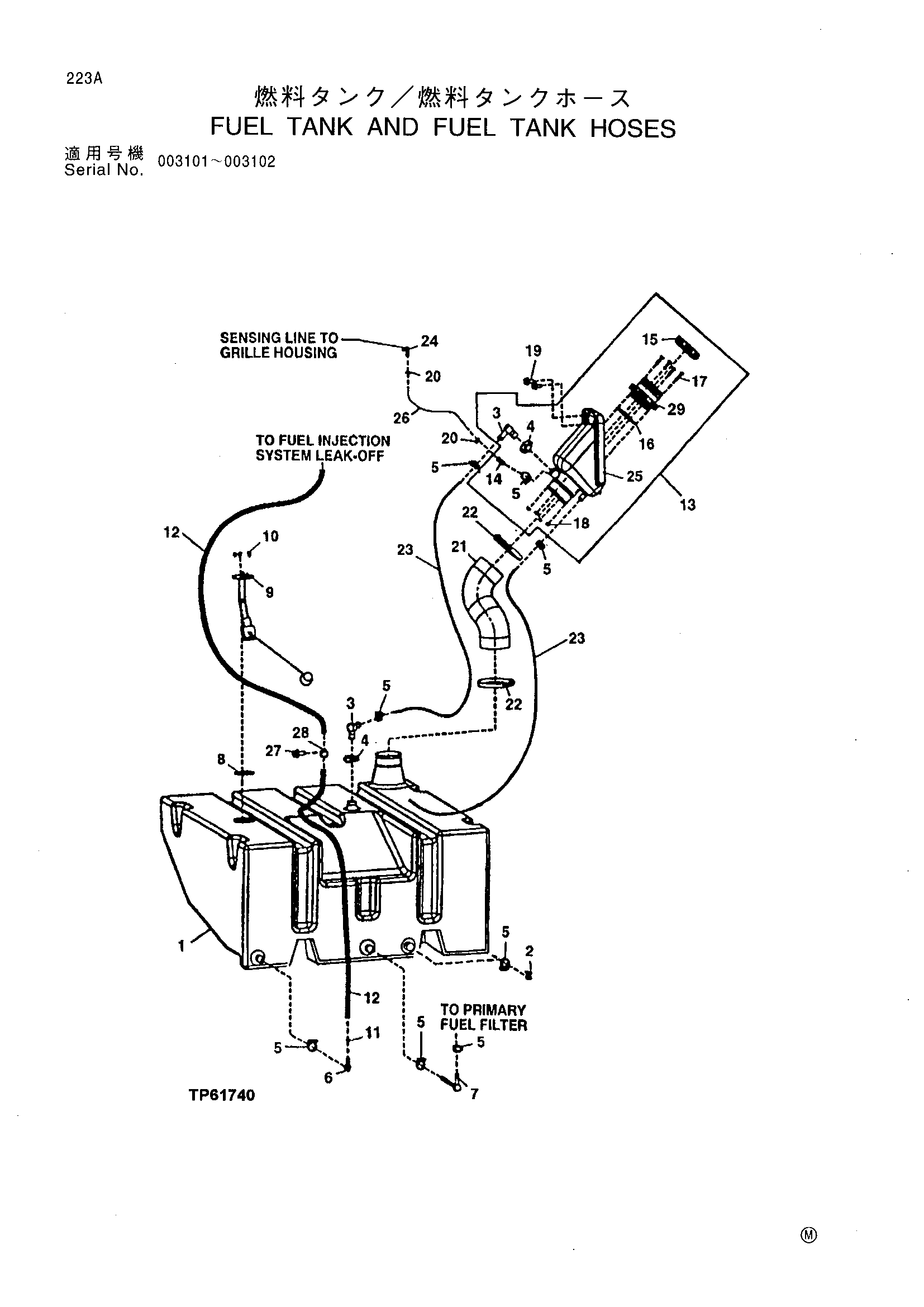

Заводская схема «Топливный бак и топливный бак шланги» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T175429 | Топливный бак | 1 |
| 2 | AT156632 | Дренажный клапан | 1 |
| 3 | T167934 | Угловой штуцер штуцер | 2 |
| 4 | AR21839 | Хомут | 2 |
| 5 | AR21837 | Хомут | 8 |
| 6 | T28077 | Угловой штуцер штуцер | 1 |
| 7 | T168996 | Угловой штуцер штуцер | 1 |
| 8 | T155195 | Прокладка | 1 |
| 10 | 21H1301 | Винт | 5 |
| 11 | AR21836 | Хомут | 1 |
| 13 | AT208158 | Заливная горловина некк | 1 |
| 14 | E48497 | Шланг штуцер | 10 |
| 15 | AMT1274 | Заливная горловина колпачок | 1 |
| 16 | U42702 | Уплотнительное кольцо | 1 |
| 17 | 03M7342 | Болт | 4 |
| 18 | 14M7303 | Фланец гайка | 4 |
| 19 | 19M7784 | Винт | 2 |
| 20 | T13254 | Хомут | 2 |
| 21 | T170434 | Шланг | 1 |
| 22 | AR21842 | Хомут | 2 |
| 24 | R61356 | Угловой штуцер штуцер | 1 |
| 27 | 19M7784 | Винт | 1 |
| 28 | T74416 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
