4 Ведущая шестерня HYD актуатед дифференциал, передний — HITACHI LX120-5

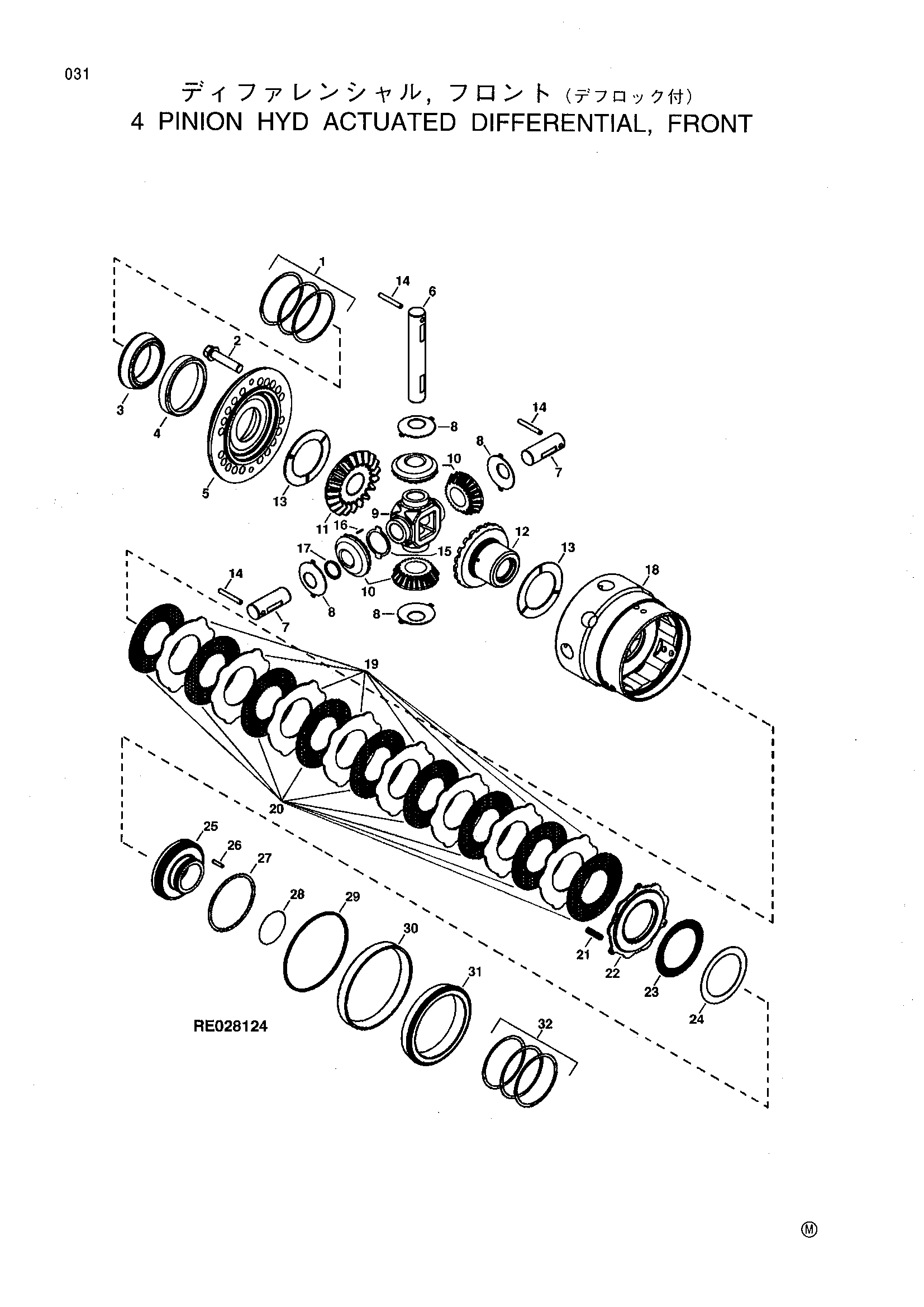

Заводская схема «4 Ведущая шестерня HYD актуатед дифференциал, передний» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R134717 | Регулировочная шайба | 1 |
| R134718 | Регулировочная шайба | 1 | |
| R134719 | Регулировочная шайба | 1 | |
| 2 | R134183 | Болт с головкой | 20 |
| 3 | JD10127 | Подшипник коне | 1 |
| 4 | JD8254 | Подшипник чашка | 1 |
| 5 | R133803 | Крышка | 1 |
| 6 | R132827 | Ведущая шестерня вал | 1 |
| 7 | R132828 | Ведущая шестерня вал | 2 |
| 8 | R59460 | Упорный шайба | 4 |
| 9 | R132836 | HUB | 1 |
| 10 | R134726 | Ведущая шестерня | 4 |
| 11 | R133858 | Бевел шестерня | 1 |
| 12 | R133859 | Бевел шестерня | 1 |
| 13 | R133719 | Упорный шайба | 2 |
| 14 | AR58170 | Фиксатор | 3 |
| 15 | R70113 | Упорный шайба | 4 |
| 16 | R70115 | Неедле каток | 104 |
| 17 | R70112 | Упорный шайба | 4 |
| 18 | R133798 | Корпус | 1 |
| 19 | R134016 | Муфта пластина | 8 |
| 20 | RE69025 | Диск | 9 |
| 21 | R120236 | Пружина | 3 |
| 22 | R134017 | Муфта пластина | 1 |
| 23 | RE68730 | Каток подшипник | 1 |
| 24 | R133725 | Упорный шайба | 1 |
| 25 | RE166221 | Поршень | 1 |
| 26 | R109082 | Неедле каток | 1 |
| 27 | R134270 | Уплотнение | 1 |
| 28 | R134269 | Уплотнение | 1 |
| 29 | R133328 | Проставка | 1 |
| 30 | JD9148 | Подшипник чашка | 1 |
| 31 | JD9093 | Подшипник коне | 1 |
| 32 | R134720 | Регулировочная шайба | 1 |
| R134721 | Регулировочная шайба | 1 | |
| R134722 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
