Генератор крепление браккетс и ремень — HITACHI LX120-5

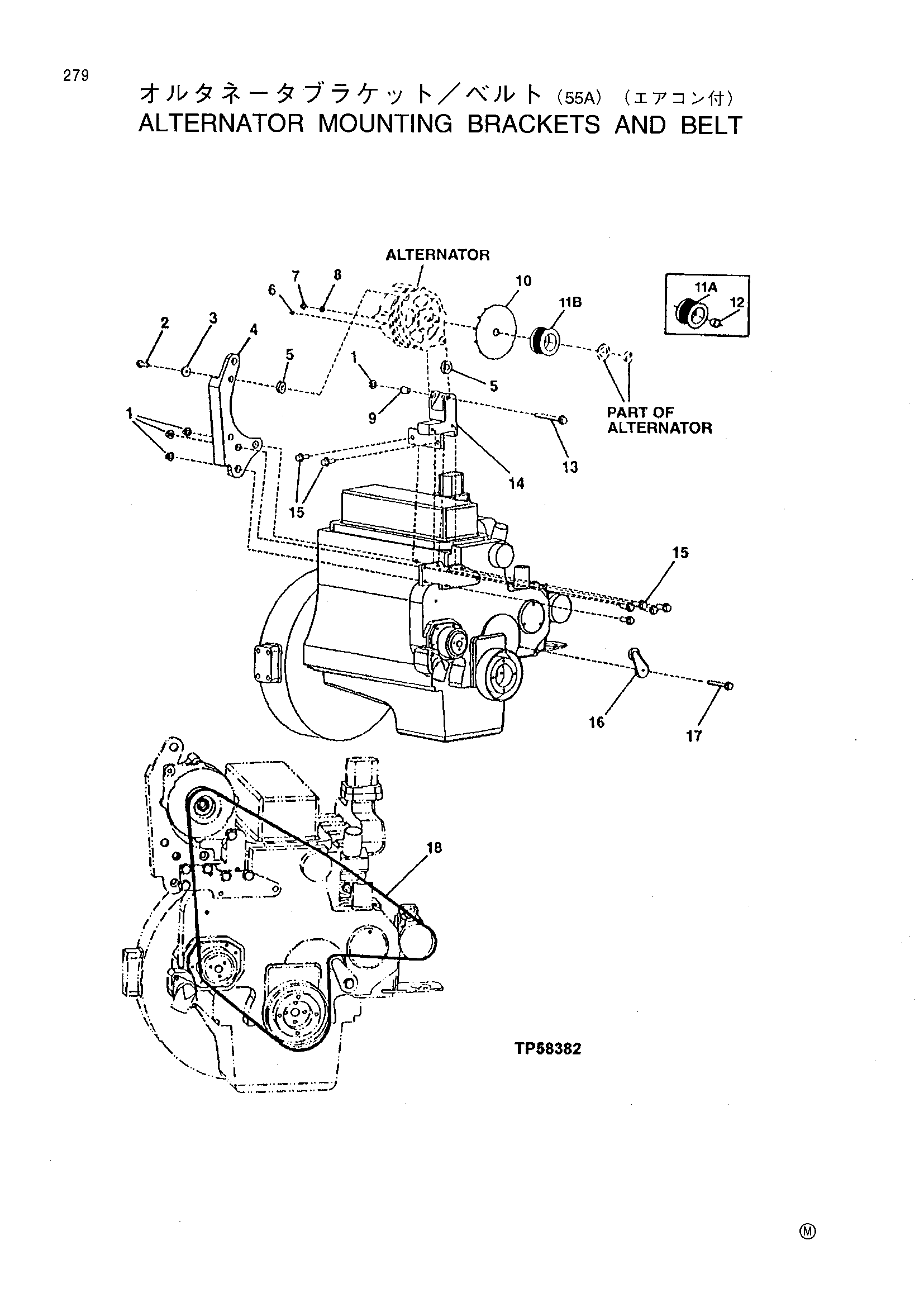

Заводская схема «Генератор крепление браккетс и ремень» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7296 | Фланец гайка | 4 |
| 2 | 19M7868 | Винт | 1 |
| 3 | 24H1621 | Шайба | 1 |
| 4 | R132167 | Страп | 1 |
| 5 | 24M7028 | Шайба | 2 |
| R48808 | Шайба | 1 | |
| 6 | 14M7375 | Фланец гайка | 1 |
| 7 | 14M7298 | Фланец гайка | 1 |
| 8 | 12H291 | Блокировка шайба | 1 |
| 9 | R100377 | Втулка | 1 |
| 10 | T158584 | Вентилятор | 1 |
| 11A | R94350 | Канатный блок | 1 |
| 11B | R501486 | Канатный блок | 1 |
| 12 | R94351 | Втулка | 1 |
| 13 | 19M7812 | Винт | 1 |
| 14 | R132166 | Кронштейн | 1 |
| 15 | 19M7786 | Винт | 7 |
| 16 | RE69930 | Направляющее колесо | 1 |
| 17 | 19M7810 | Винт | 1 |
| 18 | R500240 | Ремень | 1 |
| T178416 | Ремень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
