Скольжение поворотный скольжение гидроцилиндр. — HITACHI LX120-5

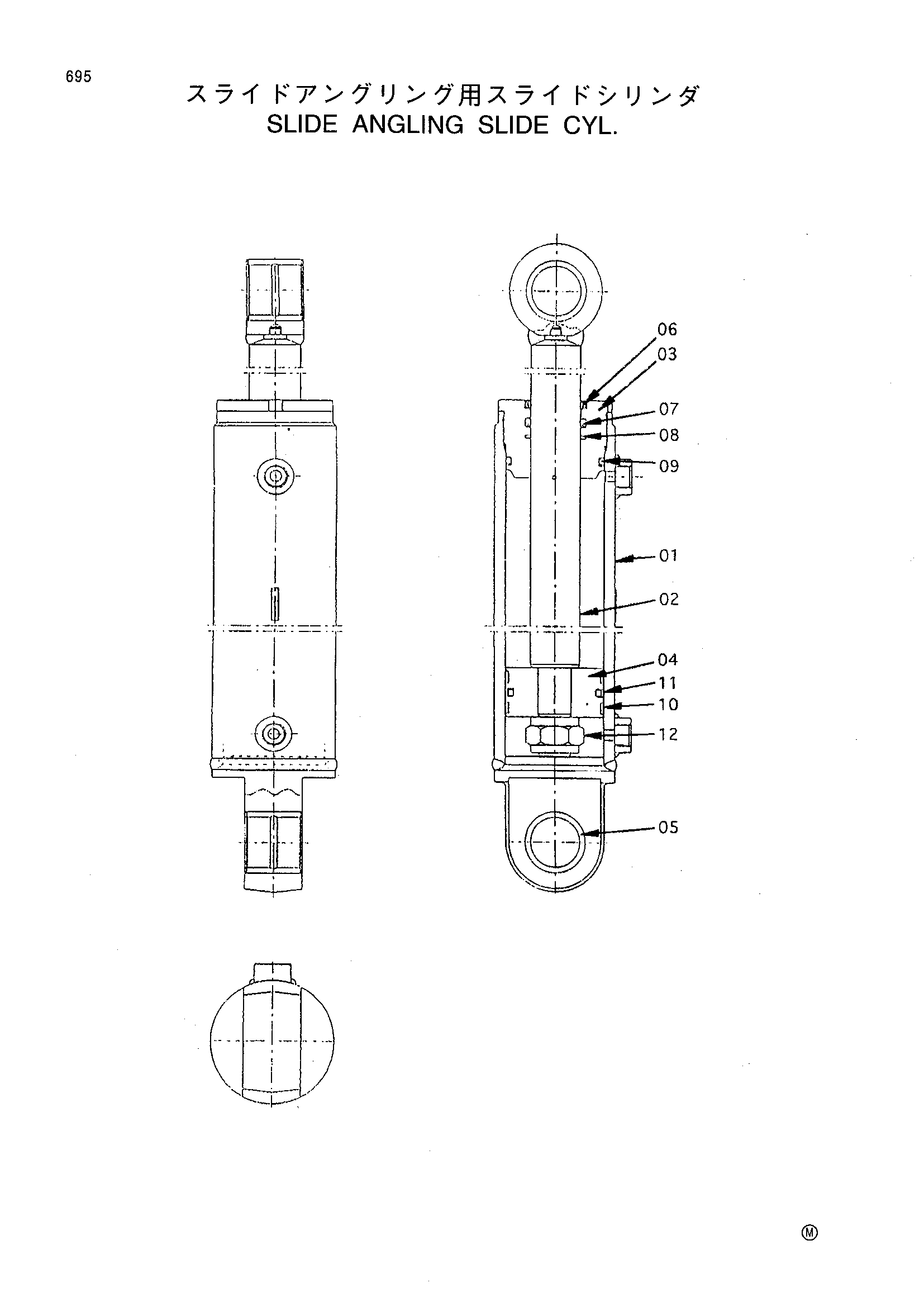

Заводская схема «Скольжение поворотный скольжение гидроцилиндр.» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4428111 | Гидроцилиндр | 1 | |
| 01 | 4429718 | Гидроцилиндр | 1 |
| 02 | 4429721 | Шток поршня | 1 |
| 03 | 4429716 | Втулка направляющая | 1 |
| 04 | 4429720 | Поршень | 1 |
| 05 | 4429717 | Втулка | 2 |
| 06 | 4333107 | Пылезащитное уплотнение | 1 |
| 07 | 4333108 | Манжета | 1 |
| 08 | 4333109 | Кольцо | 1 |
| 09 | 4071223 | Уплотнительное кольцо | 1 |
| 10 | 4429723 | Веаринг | 2 |
| 11 | 4429722 | Уплотнение | 1 |
| 12 | 4333114 | Стопорная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
