Передний инбоард планетарй финал привод — HITACHI LX120-5

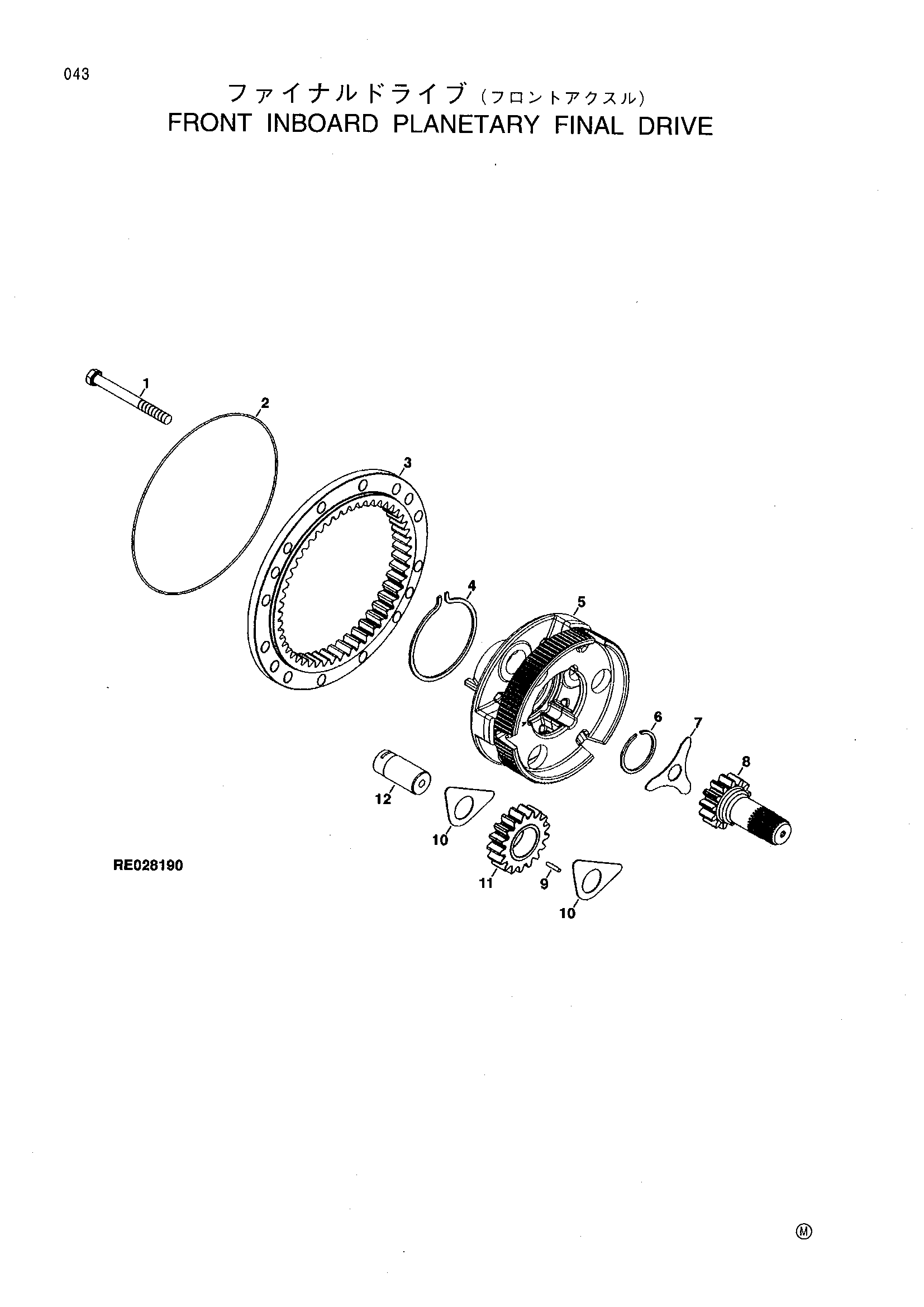

Заводская схема «Передний инбоард планетарй финал привод» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8486 | Болт с головкой | 16 |
| 19M8485 | Болт с головкой | 16 | |
| 2 | R135953 | Уплотнительное кольцо | 1 |
| 3 | R133379 | Шестерня | 1 |
| 4 | R133373 | Стопорное кольцо | 1 |
| 5 | R151626 | Планет ведущая шестерня водило | 1 |
| 6 | R133377 | Стопорное кольцо | 1 |
| 7 | R26012 | Блокировка пластина | 1 |
| 8 | R133378 | Ведущая шестерня вал | 1 |
| 9 | R63575 | Неедле каток | 72 |
| 10 | R133368 | Упорный шайба | 6 |
| 11 | R133367 | Планет ведущая шестерня | 3 |
| 12 | R133370 | Ведущая шестерня вал | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
