TWO рычаг контроллер — HITACHI LX120-5

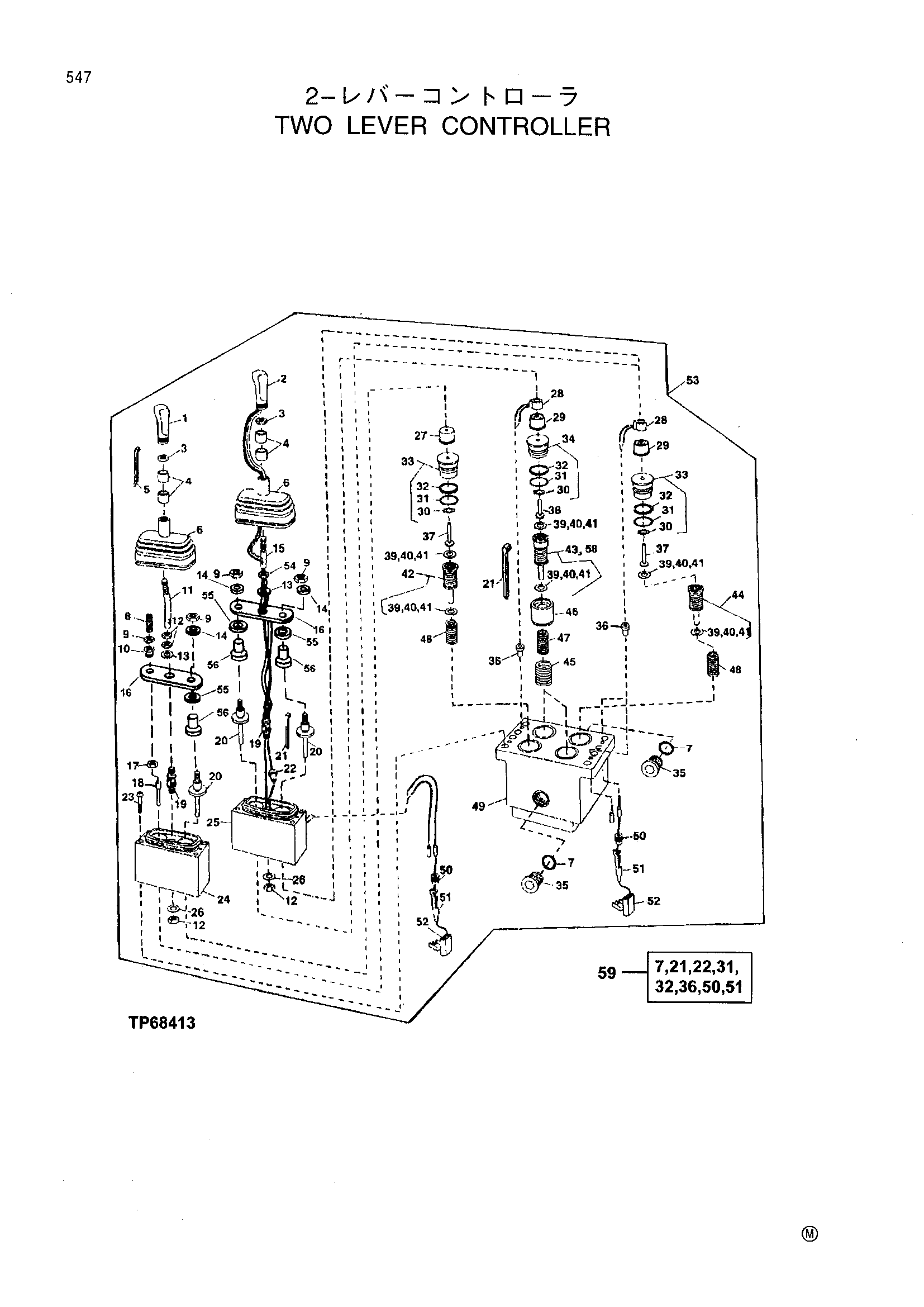

Заводская схема «TWO рычаг контроллер» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT172629 | Рукоятка | 1 |
| 2 | AT208188 | Рукоятка | 1 |
| 3 | T170269 | Гайка | 2 |
| 4 | AT208911 | Фиксатор | 2 |
| 5 | H77698 | TIE лента | 2 |
| 6 | T170295 | Защитный чехол | 2 |
| 7 | R26375 | Уплотнительное кольцо | 2 |
| 8 | T172523 | Комплект винт | 1 |
| 9 | T170275 | Гайка | 4 |
| 10 | T170273 | Пробка | 1 |
| 11 | T173208 | Рычаг | 1 |
| 12 | T173219 | Гайка | 4 |
| 13 | T173205 | Шайба | 2 |
| 14 | T173206 | Трубка | 3 |
| 15 | T173209 | Рычаг | 1 |
| 16 | T173210 | Пластина | 2 |
| 17 | T170272 | Гайка | 1 |
| 18 | T170274 | Штанга | 1 |
| 19 | AT210262 | Универсальный соединение | 1 |
| 20 | AT210250 | Шарик | 3 |
| 21 | T170262 | Страп | 4 |
| 22 | T170382 | Уплотнительная втулка | 1 |
| 23 | T170367 | Болт с головкой | 8 |
| 59 | AT209780 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
