Финал топливный фильтр и топливный линии — HITACHI LX120-5

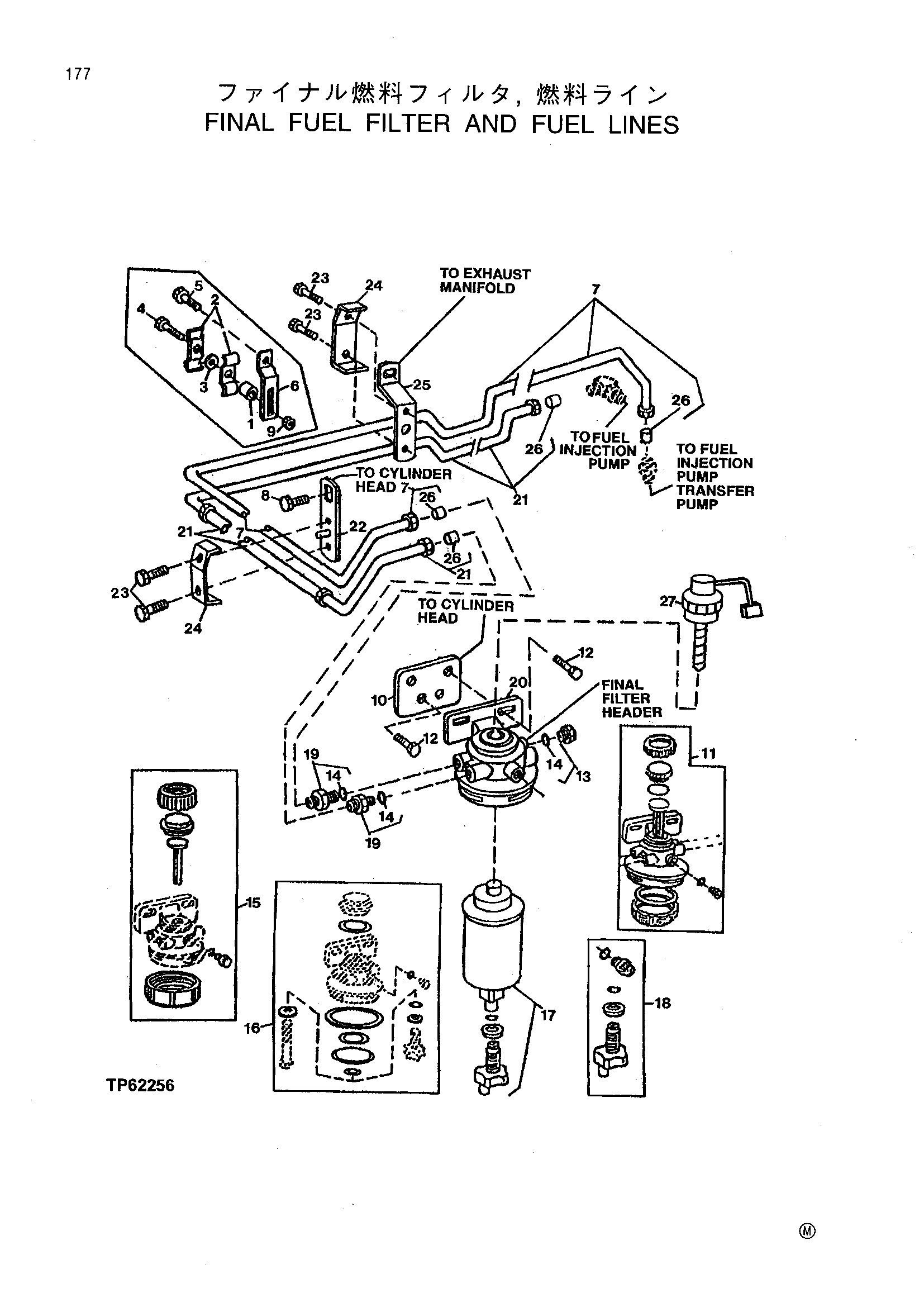

Заводская схема «Финал топливный фильтр и топливный линии» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 28H1517 | Шайба | 1 |
| 2 | R81004 | Хомут | 2 |
| 3 | 24M7096 | Шайба | 1 |
| 4 | 19M7868 | Винт | 1 |
| 5 | 19M7867 | Винт | 1 |
| 6 | R131881 | Кронштейн | 1 |
| 7 | RE60192 | Топливный линия | 1 |
| RE501182 | Топливный линия | 1 | |
| 8 | 19M7783 | Винт | 1 |
| 9 | 14M7298 | Фланец гайка | 1 |
| 10 | R123566 | Кронштейн | 1 |
| 11 | RE70358 | Комплект | 1 |
| 12 | 19M7784 | Винт | 4 |
| 13 | RE46686 | Пробка | 2 |
| 14 | 51M7040 | Уплотнительное кольцо | 4 |
| 15 | RE51649 | Уплотнение комплект | 1 |
| 16 | RE50752 | Уплотнение комплект | 1 |
| 17 | RE62419 | Топливный фильтр | 1 |
| 18 | RE60854 | Дренажный клапан | 1 |
| 19 | RE60030 | Штуцер | 2 |
| 20 | RE60022 | Фильтр головка | 1 |
| 21 | RE60193 | Топливный линия | 1 |
| RE501183 | Топливный линия | 1 | |
| 22 | R136081 | Кронштейн | 1 |
| 23 | 19M7752 | Болт с головкой | 4 |
| 24 | R136082 | Хомут | 2 |
| 25 | R136077 | Кольцо | 1 |
| 26 | R67092 | Уплотнение | 4 |
| 27 | RE504134 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
