Двигатель боковой схиелдс — HITACHI LX120-5

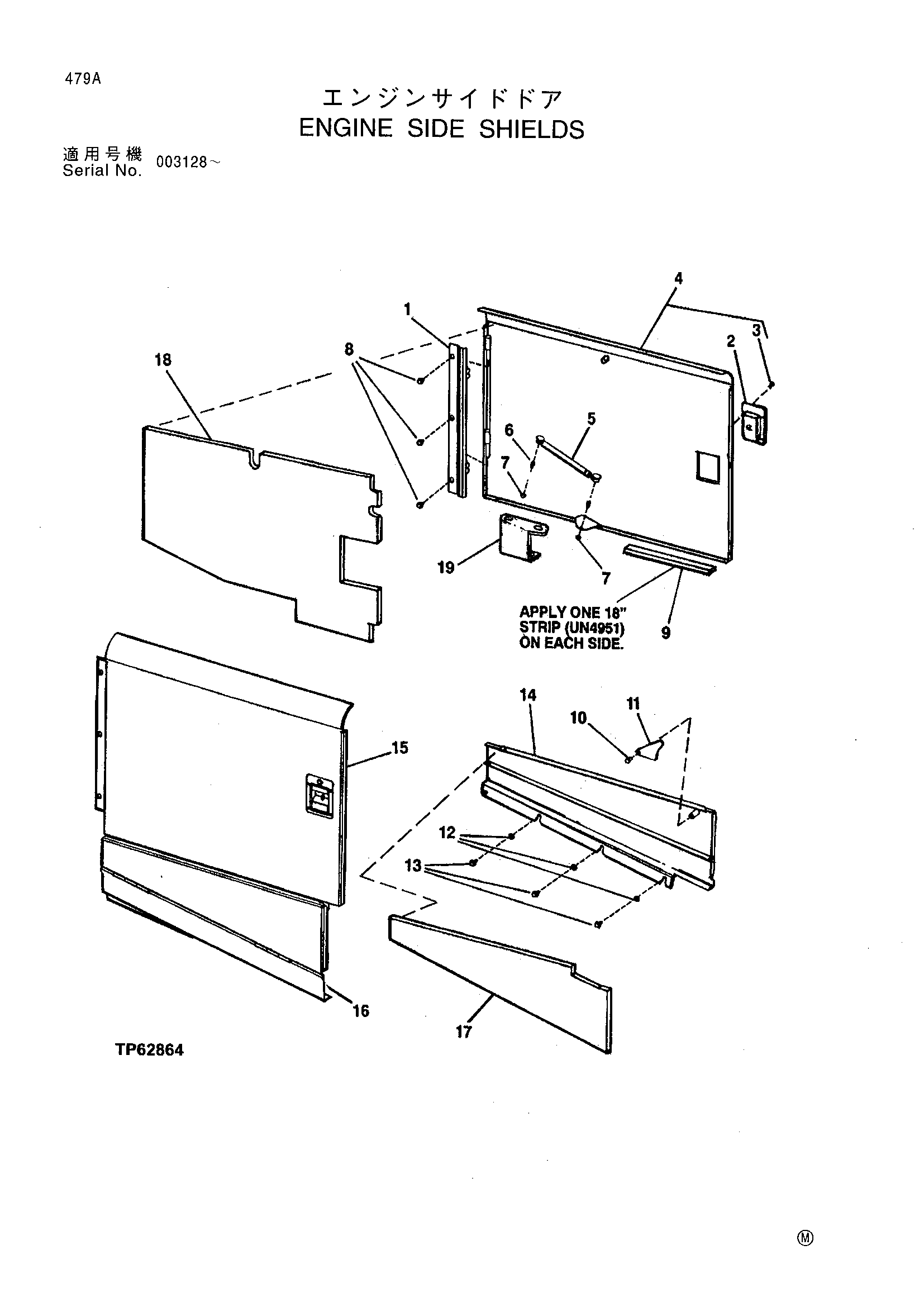

Заводская схема «Двигатель боковой схиелдс» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT208159 | Петля | 2 |
| 2 | AT221696 | Защёлка | 1 |
| AT211118 | Замок | 1 | |
| 3 | H85233 | Заклёпка | 4 |
| 4 | AT221975 | Дверь | 1 |
| 5 | AT222529 | Гидроцилиндр | 2 |
| 6 | T177909 | Шарик шпилька | 4 |
| 7 | 14M7298 | Фланец гайка | 4 |
| 8 | 19M7783 | Винт | 6 |
| 10 | T105891 | Болт с головкой | 2 |
| 11 | T168119 | Пластина | 2 |
| 12 | 24M7296 | Шайба | 6 |
| 13 | 19M7784 | Винт | 6 |
| 14 | AT220493 | Дверь | 1 |
| 15 | AT221974 | Дверь | 1 |
| 16 | AT220492 | Дверь | 1 |
| 17 | T174469 | Изолятор | 1 |
| T174467 | Изолятор | 1 | |
| 18 | T178182 | Изолятор | 1 |
| T178181 | Изолятор | 1 | |
| 19 | T177989 | Кронштейн | 1 |
| T177950 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
