Гидроцилиндр рулевого управления — HITACHI LX120-5

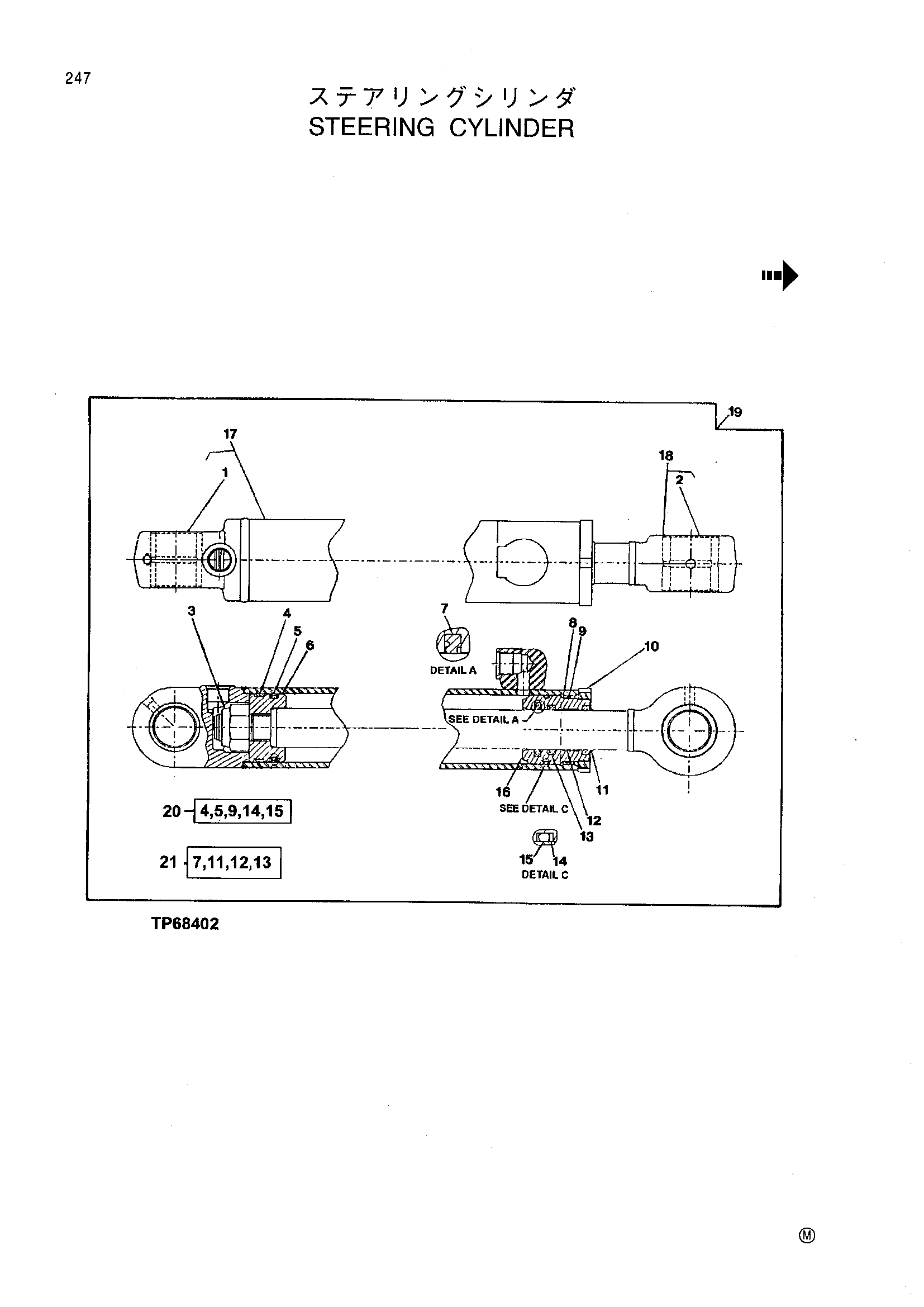

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H143405 | Втулка | 1 |
| 2 | H158192 | Втулка | 1 |
| 3 | R81866 | Гайка | 1 |
| 4 | R81774 | Веар кольцо | 1 |
| 5 | RE20342 | Уплотнение | 1 |
| 6 | H162141 | Поршень | 1 |
| 7 | AH148608 | Уплотнение | 1 |
| 8 | R81786 | Кольцо | 1 |
| 9 | R91728 | Бакк-уп кольцо | 1 |
| 10 | R81792 | Гайка | 1 |
| 11 | AH150453 | Уплотнение | 1 |
| 12 | H157897 | Веар кольцо | 1 |
| 13 | H155655 | Уплотнение | 1 |
| 14 | R81195 | Бакк-уп кольцо | 1 |
| 15 | R83469 | Уплотнительное кольцо | 1 |
| 16 | H157171 | Гидравлический кйл.род направляющая | 1 |
| 17 | AH150395 | Гидравлический кйл.баррел | 1 |
| 18 | AH150396 | Шток | 1 |
| 19 | AH150394 | Гидравлический гидроцилиндр | 1 |
| 20 | RE20428 | Гидравлический гидроцилиндр комплект | 1 |
| 21 | AH149194 | Гидравлический гидроцилиндр комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
