Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд — HITACHI LX120-5

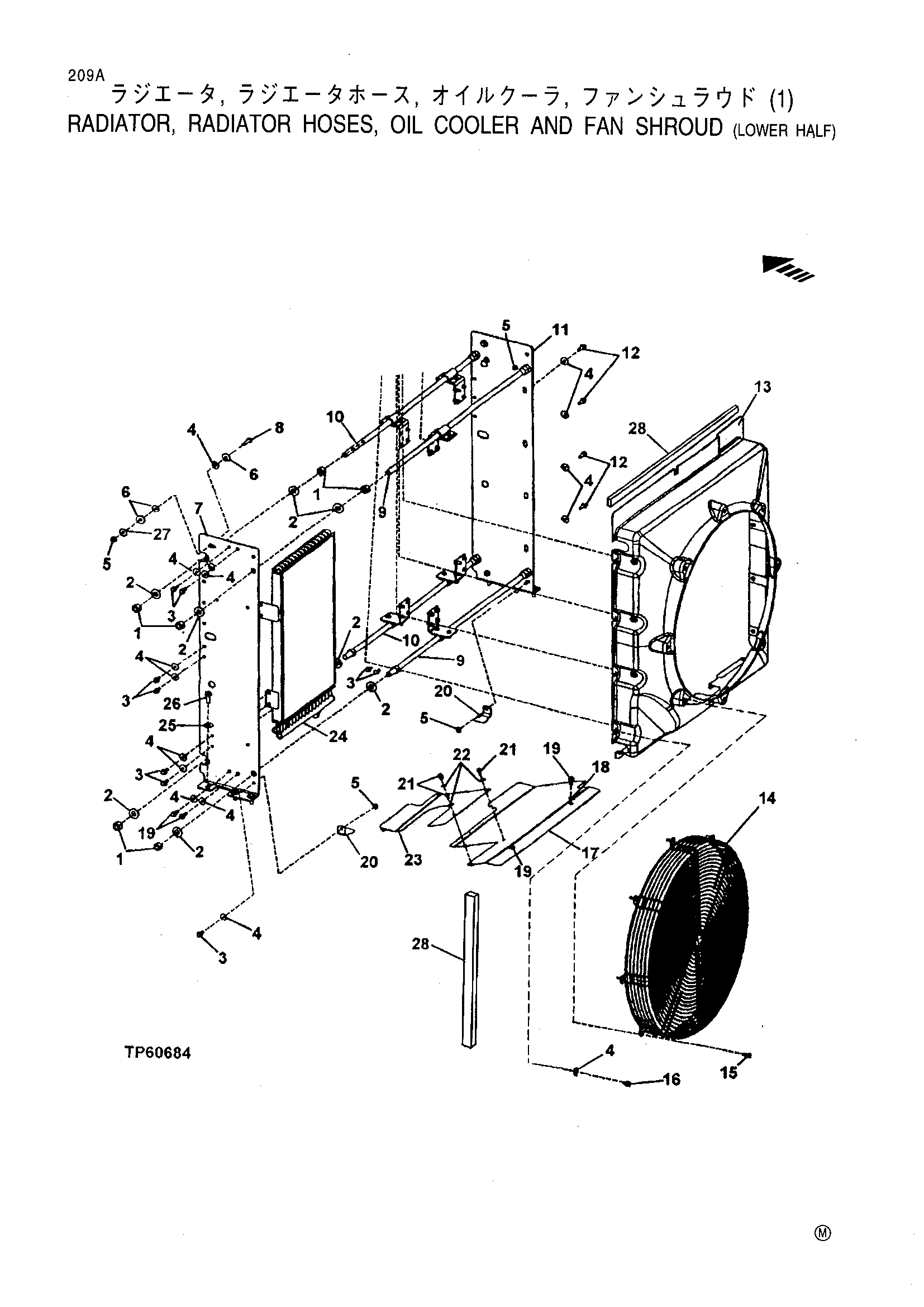

Заводская схема «Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 14M7277 | Гайка | 12 |
| 2 | 24M7242 | Шайба | 8 |
| 3 | 19M7785 | Винт | 14 |
| 4 | 24M7296 | Шайба | 28 |
| 5 | 14M7296 | Фланец гайка | 8 |
| 6 | 24M7226 | Шайба | 6 |
| 7 | AT208438 | Опора | 1 |
| 8 | 19M7806 | Винт | 2 |
| 9 | T170085 | Шток | 2 |
| 10 | T170625 | Шток | 2 |
| 11 | AT208437 | Опора | 1 |
| 12 | 19M7786 | Винт | 4 |
| 13 | AT208451 | Кожух | 1 |
| 14 | AT210575 | Защитный кожух | 1 |
| 15 | 19M7867 | Винт | 8 |
| 16 | 19M7783 | Винт | 4 |
| 17 | AT219734 | Защитный кожух | 1 |
| 18 | 24M7028 | Шайба | 2 |
| 19 | 19M7784 | Винт | 4 |
| 20 | T173322 | Кронштейн | 2 |
| 21 | 19M7865 | Винт | 3 |
| 22 | 24M7036 | Шайба | 3 |
| 23 | AT219735 | Защитный кожух | 1 |
| 24 | AT210386 | Масляный радиатор | 1 |
| 25 | 24M7180 | Шайба | 6 |
| 26 | 19M7790 | Винт | 6 |
| 27 | 24M7239 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
