Ковш и гидроцилиндр стрелы пинс и фиттингс — HITACHI LX120-5

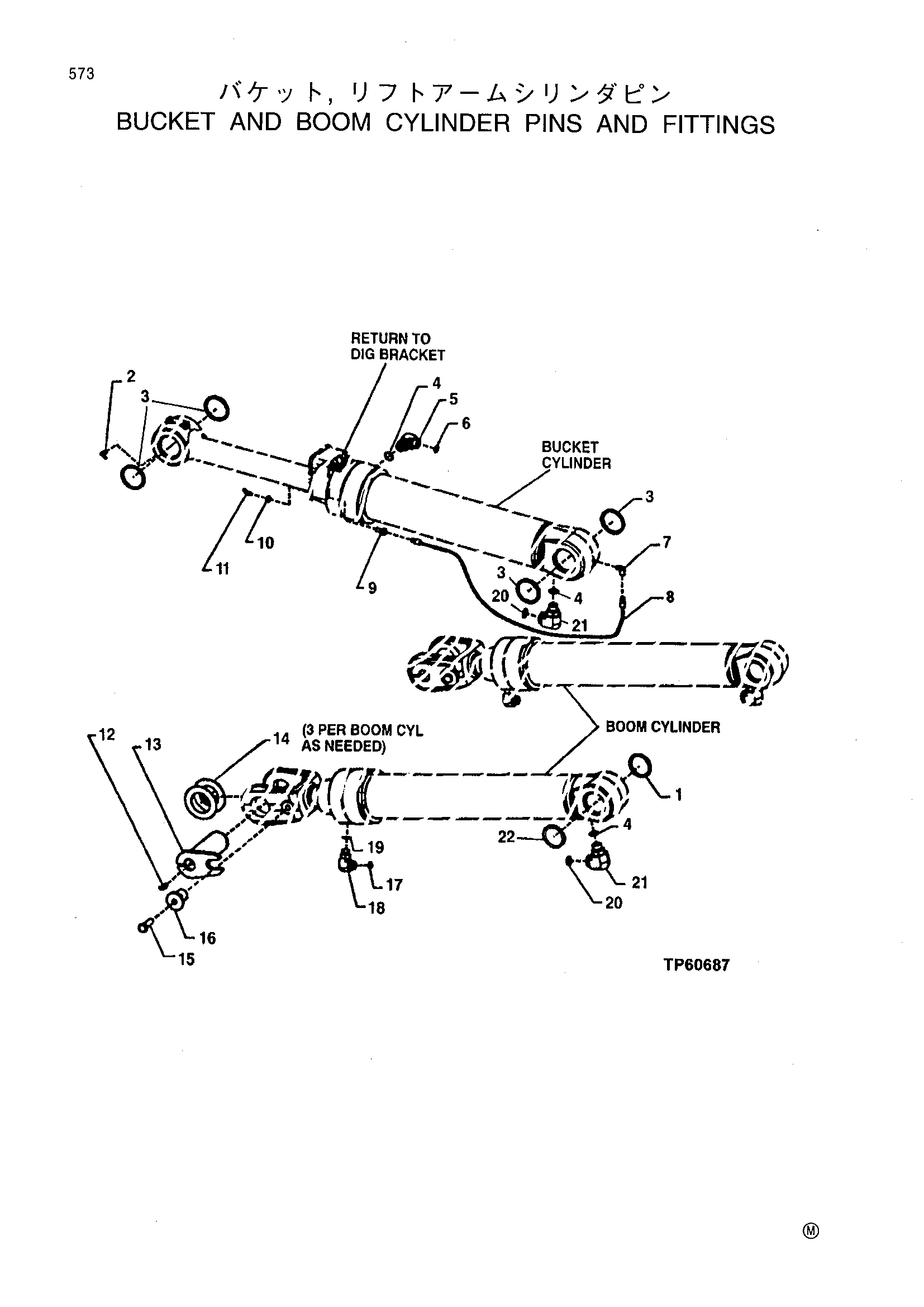

Заводская схема «Ковш и гидроцилиндр стрелы пинс и фиттингс» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T157277 | Уплотнение | 1 |
| 2 | JD7781 | Смазка штуцер | 1 |
| 3 | T102137 | Уплотнение | 4 |
| 4 | R29936 | Уплотнительное кольцо | 4 |
| 5 | 38H1053 | Угловой штуцер штуцер | 1 |
| 6 | T78612 | Уплотнительное кольцо | 1 |
| 7 | T56112 | Угловой штуцер штуцер | 1 |
| 8 | AT103107 | Гидравлический шланг | 1 |
| 9 | R36311 | Штуцер | 1 |
| 10 | E12379 | Гайка | 1 |
| 11 | JD7788 | Смазка штуцер | 1 |
| 12 | JD7763 | Смазка штуцер | 2 |
| 13 | AT207927 | Палец | 2 |
| 14 | 24H1240 | Шайба | 4 |
| 15 | 19M7489 | Болт с головкой | 2 |
| 16 | T176064 | Втулка | 2 |
| 17 | T77858 | Уплотнительное кольцо | 2 |
| 18 | 38H1007 | Угловой штуцер штуцер | 2 |
| 19 | U12547 | Уплотнительное кольцо | 2 |
| 20 | T78612 | Уплотнительное кольцо | 3 |
| 21 | 38H1053 | Угловой штуцер штуцер | 3 |
| 22 | T157277 | Уплотнение | 3 |
| 23 | T77858 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
