Воздушный кондитионинг модуле с отопитель и евапоратор C — HITACHI LX120-5

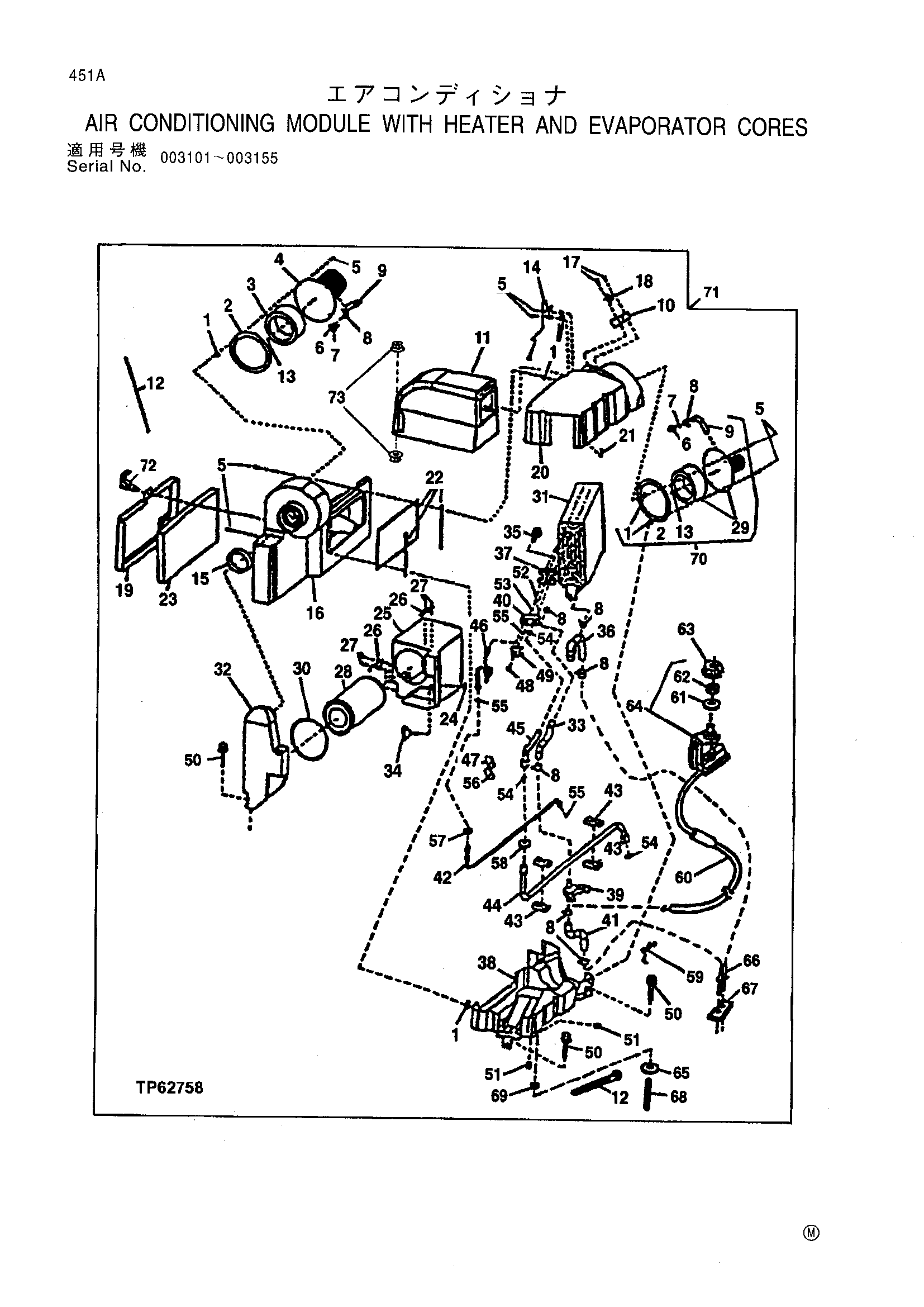

Заводская схема «Воздушный кондитионинг модуле с отопитель и евапоратор C» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | M84972 | Гайка | 14 |
| 2 | R121664 | Уплотнение | 2 |
| 3 | R121666 | Импеллер | 1 |
| 4 | AT208399 | Вентилятор гидромотор | 1 |
| 5 | 19M7077 | Болт с головкой | 14 |
| 6 | RE36133 | Трубка | 2 |
| 7 | H111706 | Винт | 2 |
| 8 | R117721 | Хомут | 8 |
| 9 | R97336 | Трубка | 2 |
| 10 | AT210516 | Кронштейн | 1 |
| 11 | AT209668 | Воздушный воздуховод | 1 |
| 12 | H77698 | TIE лента | 4 |
| 13 | R97332 | Зажим | 2 |
| 14 | AH144020 | Выключатель | 1 |
| 15 | R119171 | Воздушный воздуховод | 1 |
| 16 | T156965 | Воздушный пленум | 1 |
| 17 | 37M7073 | Винт | 2 |
| 18 | AT210515 | Резистор | 1 |
| 19 | AT206467 | Крышка | 1 |
| 20 | T156962 | Корпус | 1 |
| 21 | R129110 | Винт | 12 |
| 22 | T59937 | Виброизолятор | 3 |
| 23 | T156471 | Воздушный фильтр | 1 |
| 24 | R115857 | Гайка | 1 |
| 25 | T171459 | Корпус | 1 |
| 26 | R121465 | Защёлка | 2 |
| 27 | H86981 | Заклёпка | 4 |
| 28 | T168220 | Воздушный фильтр | 1 |
| 30 | T170053 | Уплотнение | 1 |
| 31 | RE57574 | Евапоратор | 1 |
| T156452 | Отопитель | 1 | |
| 32 | T167945 | Воздушный воздуховод | 1 |
| 33 | T170133 | Шланг | 1 |
| 34 | AT220953 | Ручка | 1 |
| 35 | M67176 | Болт | 2 |
| 36 | T172933 | Шланг | 1 |
| 37 | L77943 | Пластина | 1 |
| 38 | T156963 | Корпус | 1 |
| 39 | RE47070 | Клапан | 1 |
| AT193500 | Клапан | 1 | |
| 40 | RE57575 | Клапан | 1 |
| 41 | T172934 | Шланг | 1 |
| 42 | AT210562 | Трубка | 1 |
| 43 | H114865 | Хомут | 4 |
| 44 | AT210561 | Трубка | 1 |
| 45 | AT210086 | Трубка | 1 |
| 46 | AT210085 | Трубка | 1 |
| 47 | RE60888 | Высокий давление выключатель | 1 |
| 48 | 19M8553 | Винт | 1 |
| 49 | R125223 | Пластина | 1 |
| 50 | 19M7866 | Винт | 4 |
| 51 | R50770 | Пробка | 2 |
| 52 | R33259 | Уплотнительное кольцо | 1 |
| 53 | R113050 | Кольцо | 1 |
| 54 | T143169 | Уплотнительное кольцо | 3 |
| 55 | R10093 | Уплотнительное кольцо | 3 |
| 56 | RE60887 | Нижний давление выключатель | 1 |
| 57 | T178971 | Уплотнительная втулка | 1 |
| 58 | R45210 | Уплотнительная втулка | 1 |
| 59 | L57881 | Зажим | 1 |
| 60 | RE58614 | Трос | 1 |
| 61 | 12H325 | Блокировка шайба | 1 |
| 62 | 14H934 | Гайка | 1 |
| 63 | R111632 | Ручка | 1 |
| 64 | RE46742 | Управление | 1 |
| 65 | T182852 | Уплотнение | 1 |
| 66 | AT219778 | Втулка | 1 |
| 67 | T182858 | Прокладка | 1 |
| 69 | T174427 | Хомут | 1 |
| 70 | AT221777 | Комплект | 1 |
| 71 | AT221361 | Модуле | 1 |
| 72 | AT222150 | Защёлка | 1 |
| 73 | 14M7298 | Фланец гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
