Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд — HITACHI LX120-5

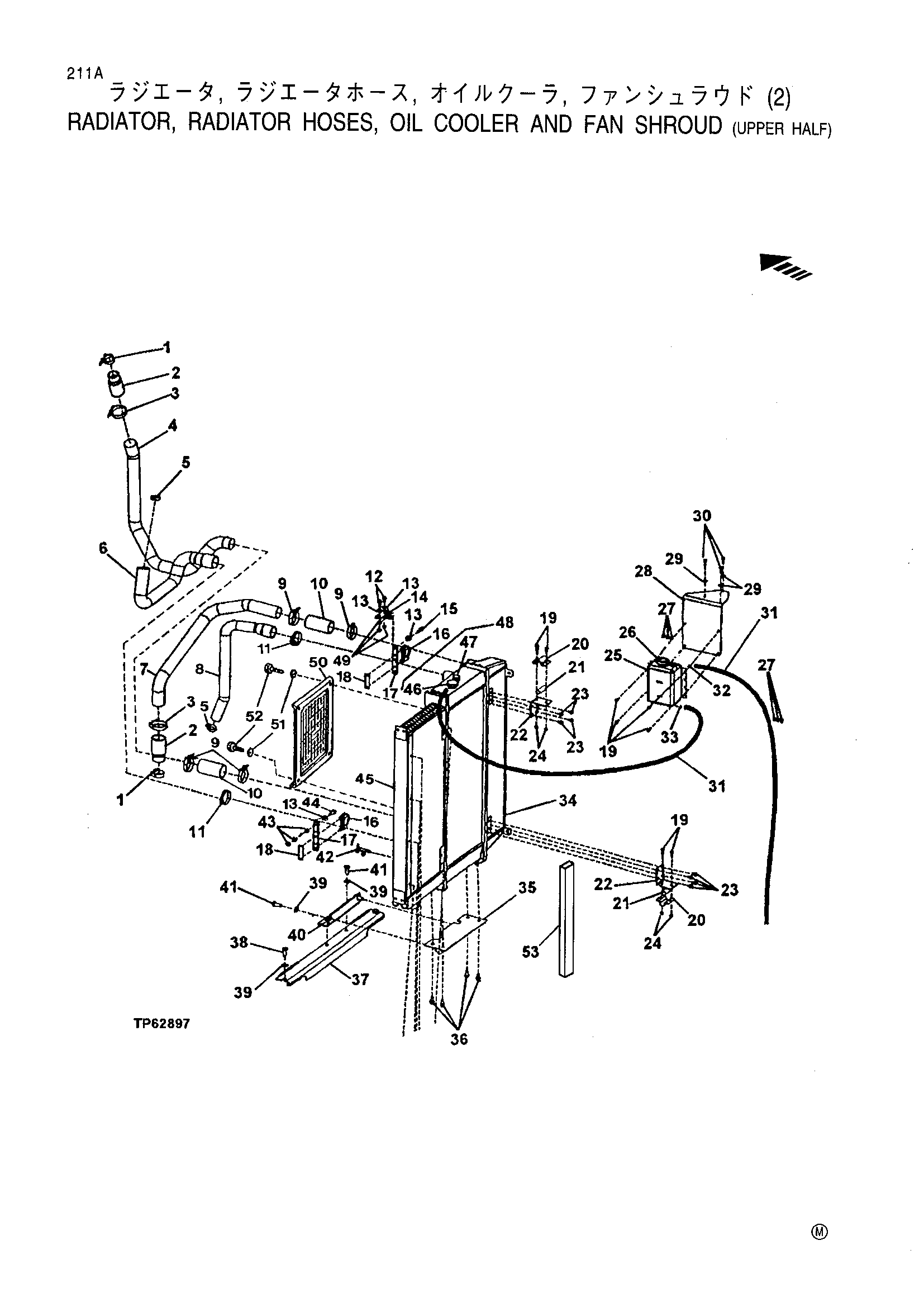

Заводская схема «Радиатор, радиатор шланги, масляный радиатор и вентилятор схроуд» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT105289	Хомут	2
2	T168122	Шланг	2
3	AT221359	Хомут	2
4	T170591	Трубка	1
5	AR40418	Шланг хомут	2
6	T170593	Шланг	1
7	T170590	Трубка	1
8	T170592	Шланг	1
9	AT37693	Шланг хомут	4
10	T168123	Радиатор шланг	2
11	AR21999	Шланг хомут	2
12	19M7786	Винт	2
13	24M7296	Шайба	3
14	T174422	Кронштейн	1
15	19M7835	Винт	1
16	AA46694	Хомут	2
17	T175034	Опора	2
18	T175103	Пластина	2
19	19M7867	Винт	20
20	T170103	Страп	8
21	T170104	Втулка	8
22	T170102	Пластина	8
23	19M7783	Винт	30
24	14M7396	Блокировка гайка	16
25	AT166459	Бак	1
26	AT106413	Колпачок	1
27	T173168	Зажим	6
28	AT222815	Кронштейн	1
29	24M7298	Шайба	3
30	19M7868	Винт	3
32	PT9412	Шланг хомут	1
33	T13254	Хомут	1
34	AT210180	Афтеркоолер	1
35	AT211284	Кронштейн	1
36	19M7788	Винт	4
37	AT211295	Угол	1
38	19M8035	Болт с головкой	2
39	24M7241	Шайба	6
40	T174534	Угол	1
41	19M7488	Болт с головкой	4
42	AT35831	Клапан	1
43	24M7240	Шайба	3
44	19M7791	Винт	1
45	AT220515	Масляный радиатор	1
46	AT173610	Заливная горловина колпачок	1
47	AT169418	Датчик	1
	15H620	Трубка пробка	1
48	AT209101	Радиатор	1
48	AT224106	Радиатор	1
	AT209675	Радиатор	1
	AT223884	Радиатор	1
49	14M7400	Блокировка гайка	3
50	T175206	Экран	1
51	24M7239	Шайба	4
52	19M7784	Винт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
