Рулевое управление и погрузчик гидравлический насос линии — HITACHI LX120-5

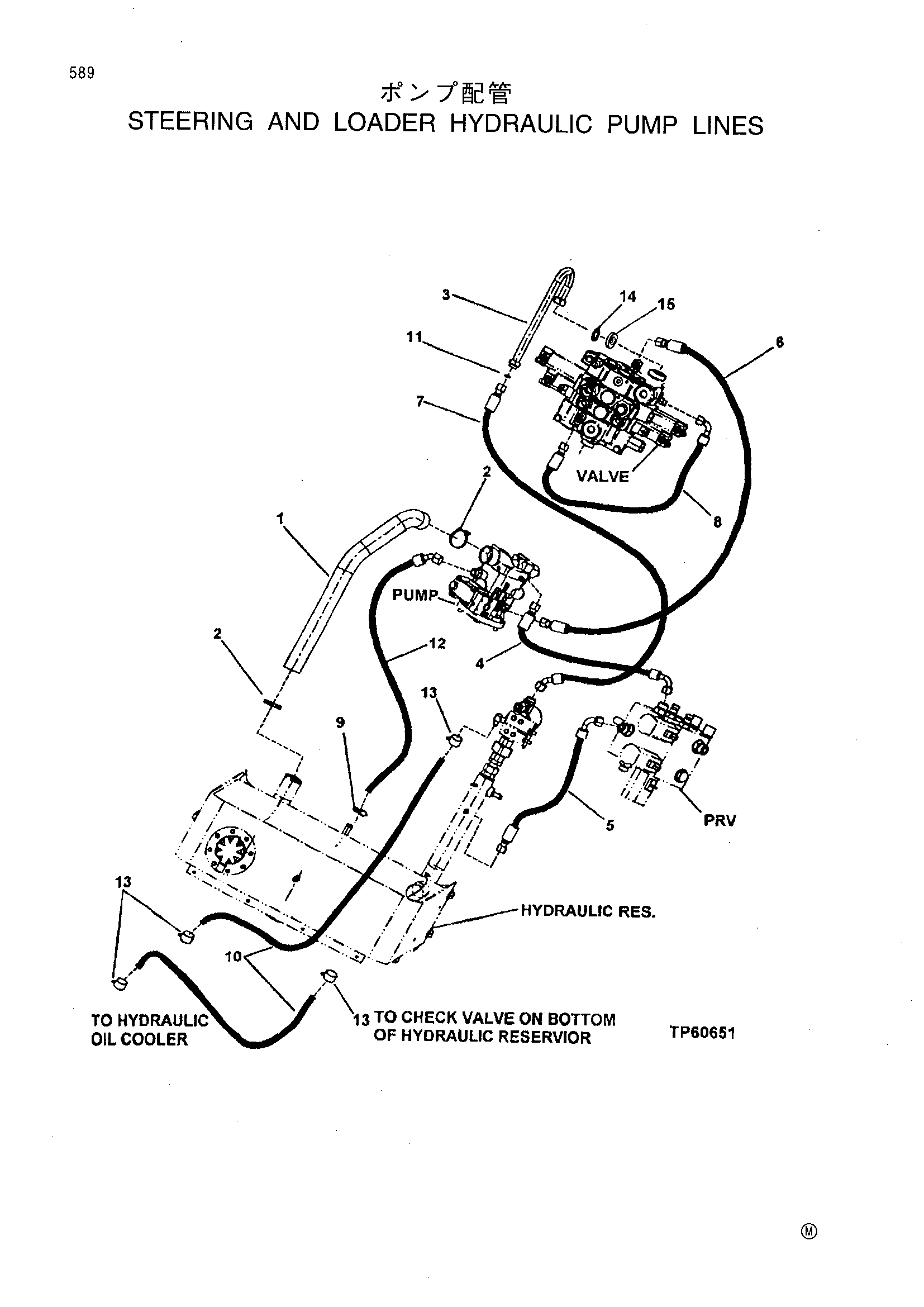

Заводская схема «Рулевое управление и погрузчик гидравлический насос линии» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT207182 | Гидравлический шланг | 1 |
| AT209112 | Всасывание шланг | 1 | |
| 2 | AT37476 | Шланг хомут | 2 |
| 3 | AT208295 | Масляный линия | 1 |
| AT209432 | Масляный линия | 1 | |
| 4 | AT166149 | Гидравлический хосе-фабрикат | 1 |
| 5 | AT207875 | Гидравлический хосе-фабрикат | 1 |
| AT116449 | Гидравлический хосе-фабрикат | 1 | |
| 6 | AT169939 | Гидравлический хосе-фабрикат | 1 |
| 7 | AT209005 | Гидравлический хосе-фабрикат | 1 |
| AT210076 | Гидравлический хосе-фабрикат | 1 | |
| 8 | AT167553 | Гидравлический хосе-фабрикат | 1 |
| 9 | AR21839 | Хомут | 1 |
| 11 | T78612 | Уплотнительное кольцо | 1 |
| 12 | AT223173 | Гидравлический хосе-фабрикат | 1 |
| 13 | TY22467 | Хомут | 4 |
| 14 | T78784 | Уплотнительное кольцо | 1 |
| 15 | T177441 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
