Тормозной клапан гидравлический шланги — HITACHI LX120-5

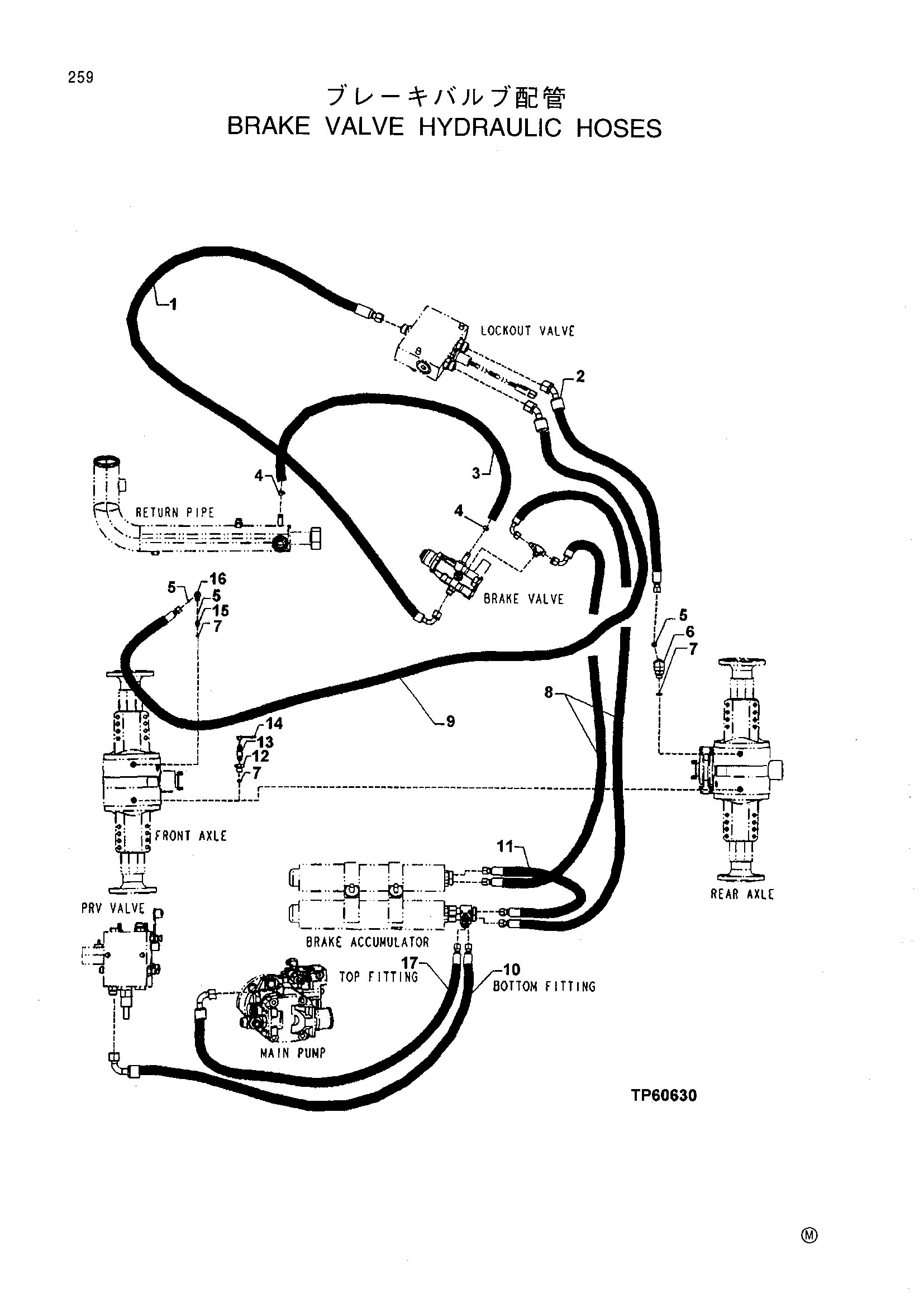

Заводская схема «Тормозной клапан гидравлический шланги» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT167553 | Гидравлический хосе-фабрикат | 1 |
| 2 | AT220352 | Гидравлический хосе-фабрикат | 1 |
| 4 | AR21836 | Хомут | 2 |
| 5 | T77613 | Уплотнительное кольцо | 3 |
| 6 | 38H5016 | Угловой штуцер штуцер | 1 |
| 7 | 51M7041 | Уплотнительное кольцо | 4 |
| 8 | AT222201 | Гидравлический хосе-фабрикат | 2 |
| 9 | AT220353 | Гидравлический хосе-фабрикат | 1 |
| 10 | AT222163 | Гидравлический хосе-фабрикат | 1 |
| 11 | AT166148 | Гидравлический хосе-фабрикат | 1 |
| 12 | T175880 | Втулка | 2 |
| 13 | R21612 | Блеед винт | 2 |
| 14 | R100122 | Пробка | 2 |
| 15 | 38H5002 | Адаптер | 1 |
| 16 | 38H1094 | Угловой штуцер штуцер | 1 |
| 17 | AT169886 | Гидравлический хосе-фабрикат | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
