2 Рычаг контроллер крепление с и без дополнительный. 3 — HITACHI LX120-5

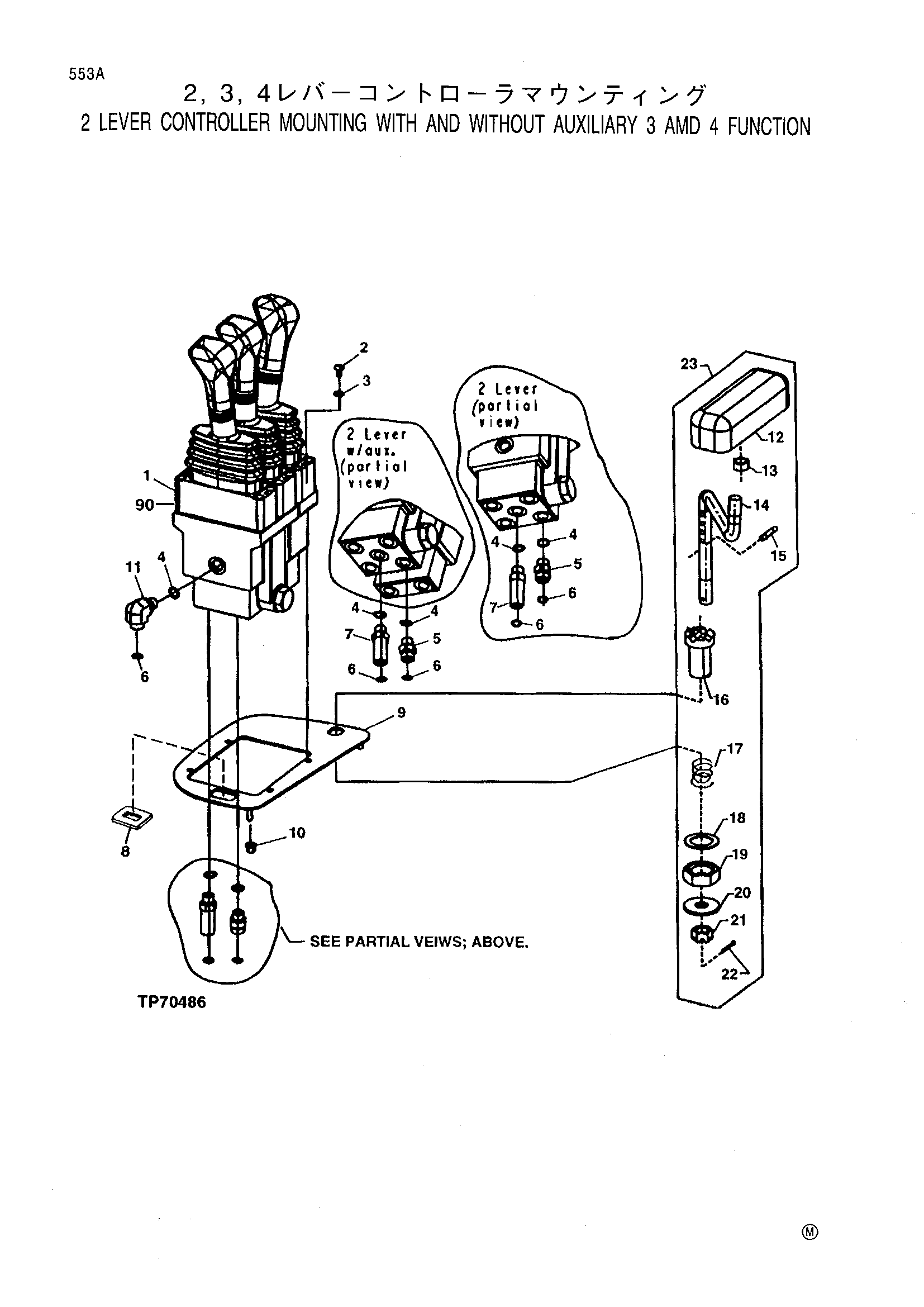

Заводская схема «2 Рычаг контроллер крепление с и без дополнительный. 3» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT210211 | Клапан | 1 |
| AT210818 | Клапан | 1 | |
| AT210212 | Клапан | 1 | |
| 2 | 21M7285 | Винт | 6 |
| 21M7285 | Винт | 4 | |
| 3 | 24M7054 | Шайба | 6 |
| 24M7054 | Шайба | 4 | |
| 4 | R26448 | Уплотнительное кольцо | 8 |
| R26448 | Уплотнительное кольцо | 6 | |
| 5 | 38H1160 | Адаптер | 6 |
| 38H1160 | Адаптер | 4 | |
| 6 | T77613 | Уплотнительное кольцо | 8 |
| T77613 | Уплотнительное кольцо | 6 | |
| 7 | 38H1212 | Адаптер | 1 |
| 8 | 4412638 | Информационная табличка | 1 |
| 9 | AT203088 | Пластина | 1 |
| AT203086 | Пластина | 1 | |
| 9 | AT207968 | Пластина | 1 |
| AT210820 | Пластина | 1 | |
| 10 | 14M7397 | Блокировка гайка | 3 |
| 11 | 38H1004 | Угловой штуцер штуцер | 1 |
| 12 | AT162171 | Пластина | 1 |
| 13 | R27296 | Гайка | 1 |
| 14 | T171500 | Шток | 1 |
| 15 | 34H282 | Пружина палец | 1 |
| 16 | T174080 | Опора | 1 |
| 17 | T148177 | Пружина | 1 |
| 18 | 12H328 | Блокировка шайба | 1 |
| 19 | 14H810 | Гайка | 1 |
| 20 | 24M7180 | Шайба | 1 |
| 21 | 14H926 | Гайка | 1 |
| 22 | 11M7081 | Коттер палец | 1 |
| 90 | AT209781 | Уплотнение комплект | 1 |
| AT209782 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
