Риде управление и гидравлический шланги — HITACHI LX120-5

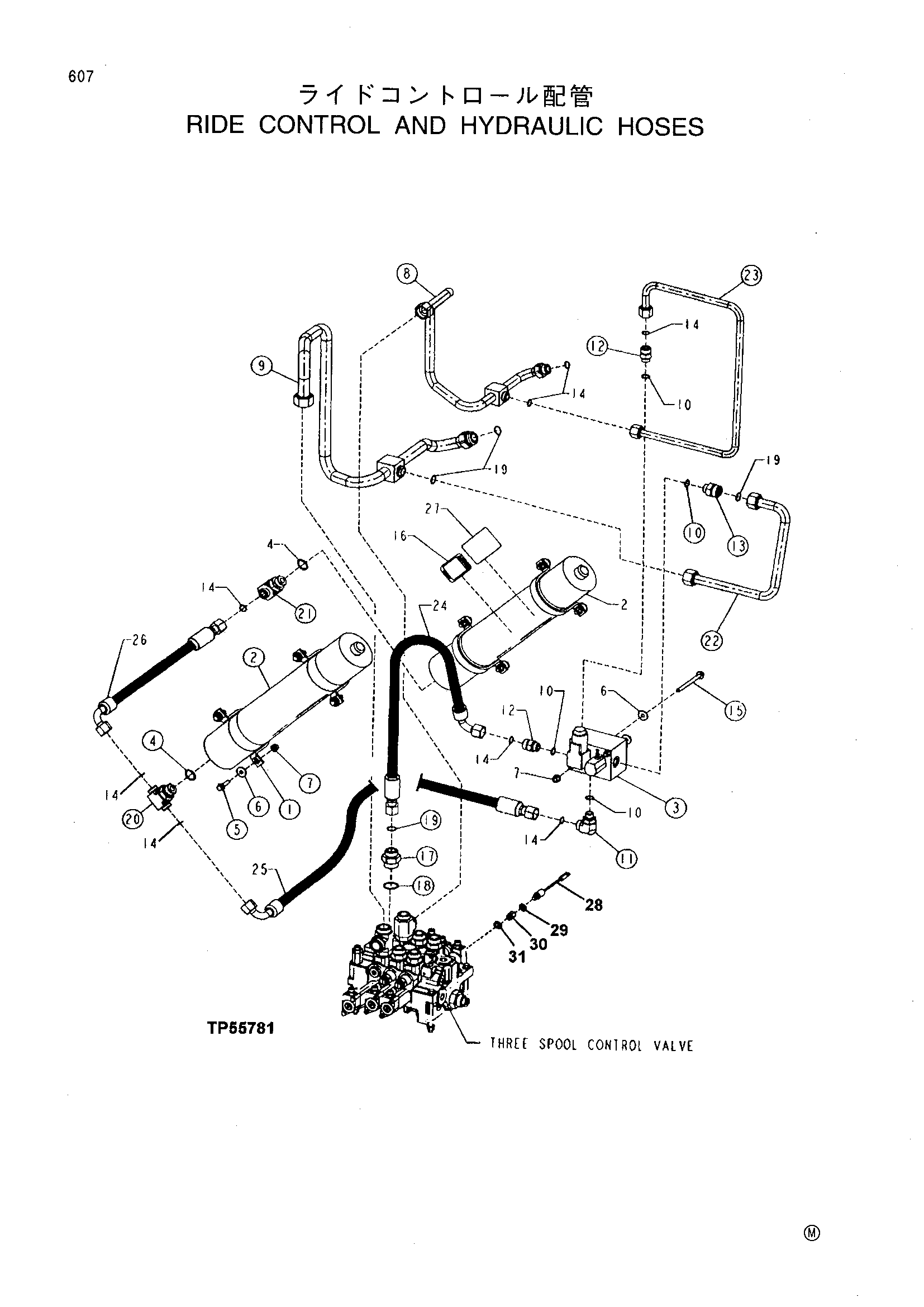

Заводская схема «Риде управление и гидравлический шланги» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T146490 | Хомут | 4 |
| 2 | AT158971 | Гидроаккумулятор | 2 |
| 3 | AT209067 | Гидрораспределитель | 1 |
| 4 | R29936 | Уплотнительное кольцо | 2 |
| 5 | 19M7804 | Винт | 8 |
| 6 | 24M7296 | Шайба | 10 |
| 7 | 14M7400 | Блокировка гайка | 10 |
| 8 | AT210267 | Масляный линия | 1 |
| 9 | AT210268 | Масляный линия | 1 |
| 10 | R26906 | Уплотнительное кольцо | 4 |
| 11 | 38H1014 | Угловой штуцер штуцер | 1 |
| 12 | 38H1193 | Адаптер | 2 |
| 13 | 38H1427 | Адаптер | 1 |
| 14 | T77858 | Уплотнительное кольцо | 8 |
| 15 | 19M7944 | Винт | 2 |
| 16 | T180944 | Табличка | 2 |
| 17 | 38H1180 | Адаптер | 1 |
| 18 | U13639 | Уплотнительное кольцо | 1 |
| 19 | T76938 | Уплотнительное кольцо | 4 |
| 20 | 38H1055 | TEE штуцер | 1 |
| 21 | 38H1052 | Угловой штуцер штуцер | 1 |
| 22 | AT210458 | Масляный линия | 1 |
| 23 | AT210459 | Масляный линия | 1 |
| 24 | AT210898 | Гидравлический хосе-фабрикат | 1 |
| 25 | AT167557 | Гидравлический хосе-фабрикат | 1 |
| 26 | AT210679 | Гидравлический хосе-фабрикат | 1 |
| 27 | T146792 | Защитный сигн | 2 |
| 28 | AT223537 | Выключатель | 1 |
| 29 | R26287 | Уплотнительное кольцо | 1 |
| 30 | T158047 | Адаптер | 1 |
| 31 | R26448 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
