Вентилятор привод гидравлический насос и гидромотор — HITACHI LX120-5

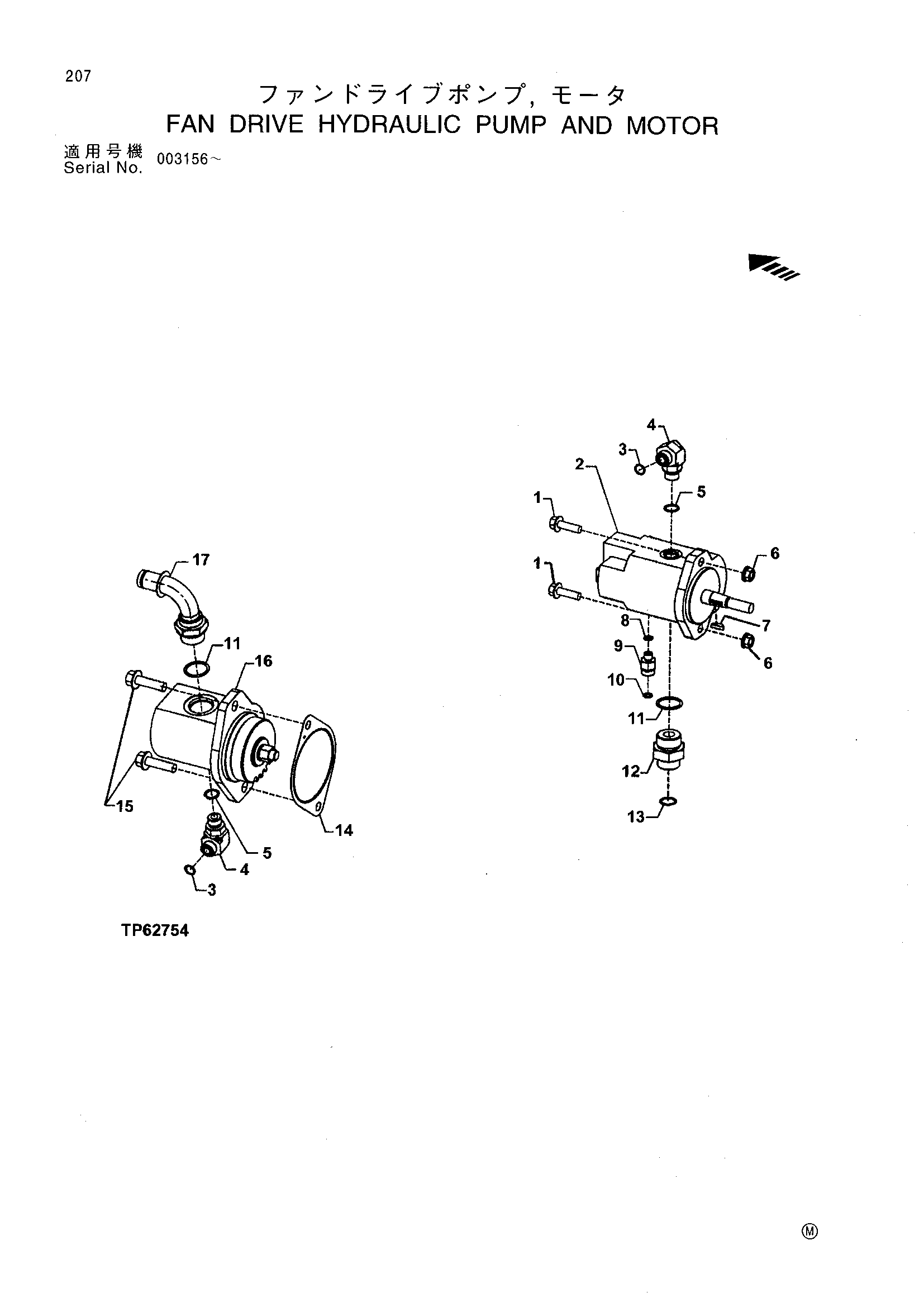

Заводская схема «Вентилятор привод гидравлический насос и гидромотор» для HITACHI LX120-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7835 | Винт | 2 |
| 2 | AT219773 | Гидравлический гидромотор | 1 |
| 3 | T77857 | Уплотнительное кольцо | 2 |
| 4 | 38H1005 | Угловой штуцер штуцер | 2 |
| 5 | R26375 | Уплотнительное кольцо | 2 |
| 6 | 14M7296 | Фланец гайка | 2 |
| 7 | 26H77 | Вал шпонка | 1 |
| 8 | R28782 | Уплотнительное кольцо | 1 |
| 9 | 38H1309 | Адаптер | 1 |
| 10 | T77613 | Уплотнительное кольцо | 1 |
| 11 | R29936 | Уплотнительное кольцо | 1 |
| 12 | 38H1194 | Адаптер | 1 |
| 13 | T77858 | Уплотнительное кольцо | 1 |
| 14 | R134465 | Прокладка | 1 |
| 15 | 19M7813 | Винт | 2 |
| 16 | AT222264 | Насос | 1 |
| AT211378 | Уплотнение комплект | 1 | |
| 17 | AH96708 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
