Гидроцилиндр рукоять — HITACHI LX120

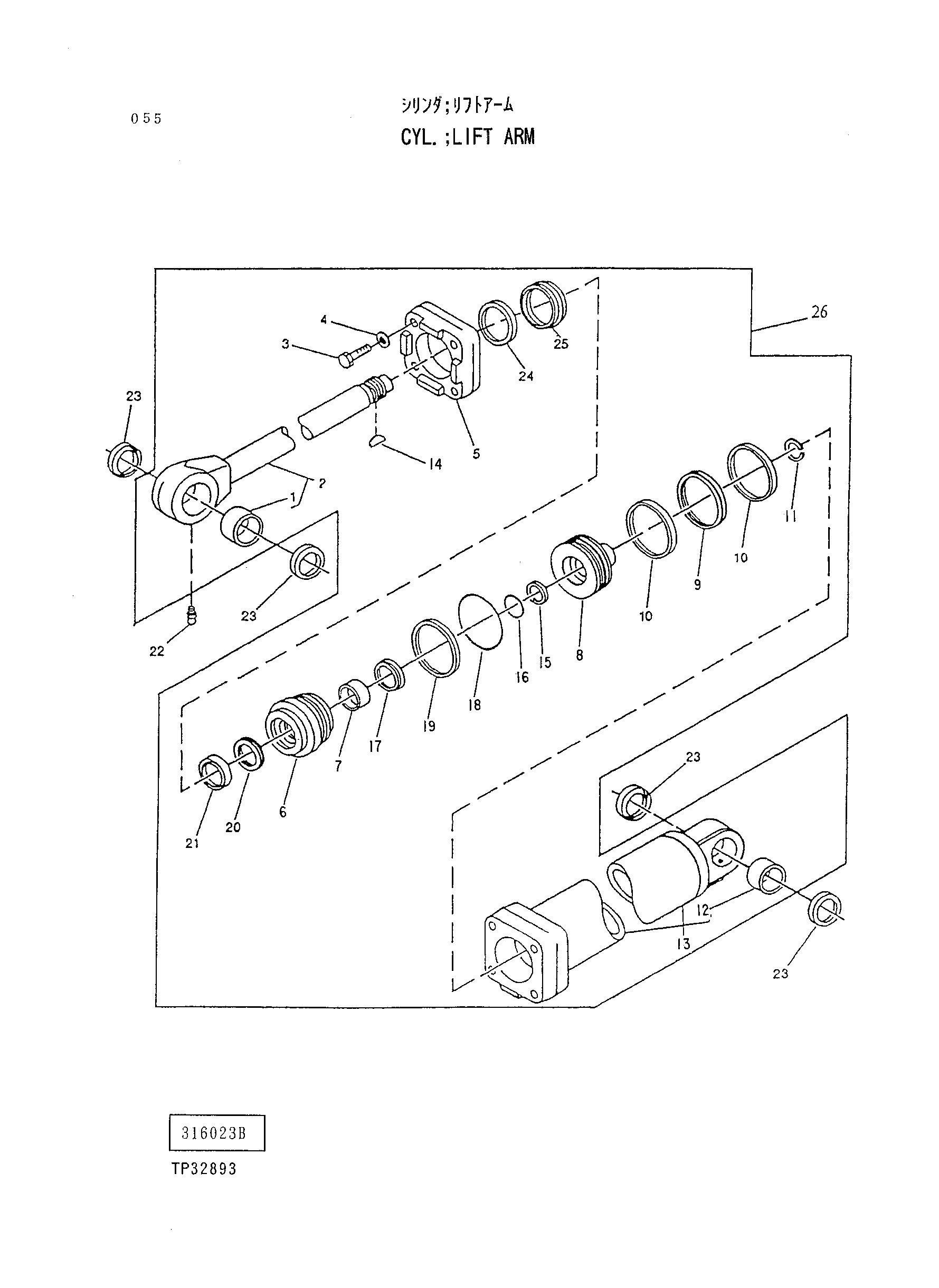

Заводская схема «Гидроцилиндр рукоять» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2033680 | Кйл.лифт | 1 | |
| BK | 4314313 | Комплект гидроцилиндр | 1 |
| RK | 4230254 | Комплект уплотнений | 1 |
| 01 | 4238190 | Втулка | 1 |
| 02 | 4298332 | Шток | 1 |
| 03 | 19M7989 | Винт | 4 |
| 04 | 4230207 | Шайба | 4 |
| 05 | 4230212 | Фиксатор | 1 |
| 06 | 4277955 | Направляющая | 1 |
| 07 | 3043617 | Износостойкое кольцо | 1 |
| 08 | 4242764 | Поршень | 1 |
| 09 | 4230260 | Уплотнение | 1 |
| 10 | 4230222 | Износостойкое кольцо | 2 |
| 11 | 4230201 | Кольцо | 1 |
| 12 | 4238190 | Втулка | 1 |
| 13 | 4298333 | Трубка | 1 |
| 14 | 3043884 | Шпонка | 1 |
| 15 | 4230216 | Опорное кольцо | 2 |
| 16 | 3043865 | Уплотнительное кольцо | 1 |
| 17 | 3043945 | Уплотнение | 1 |
| 18 | 3044046 | Уплотнительное кольцо | 1 |
| 19 | 3043614 | Опорное кольцо | 1 |
| 20 | 4230245 | Уплотнение | 1 |
| 21 | 3043946 | Уплотнение | 1 |
| 22 | 4317770 | Штуцер | 1 |
| 23 | 1013085 | Уплотнение | 4 |
| 24 | 4277956 | Уплотнение | 1 |
| 25 | 4277954 | Кольцо | 1 |
| 26 | 2033680 | Кйл.лифт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
