Поршневой насос — HITACHI LX120

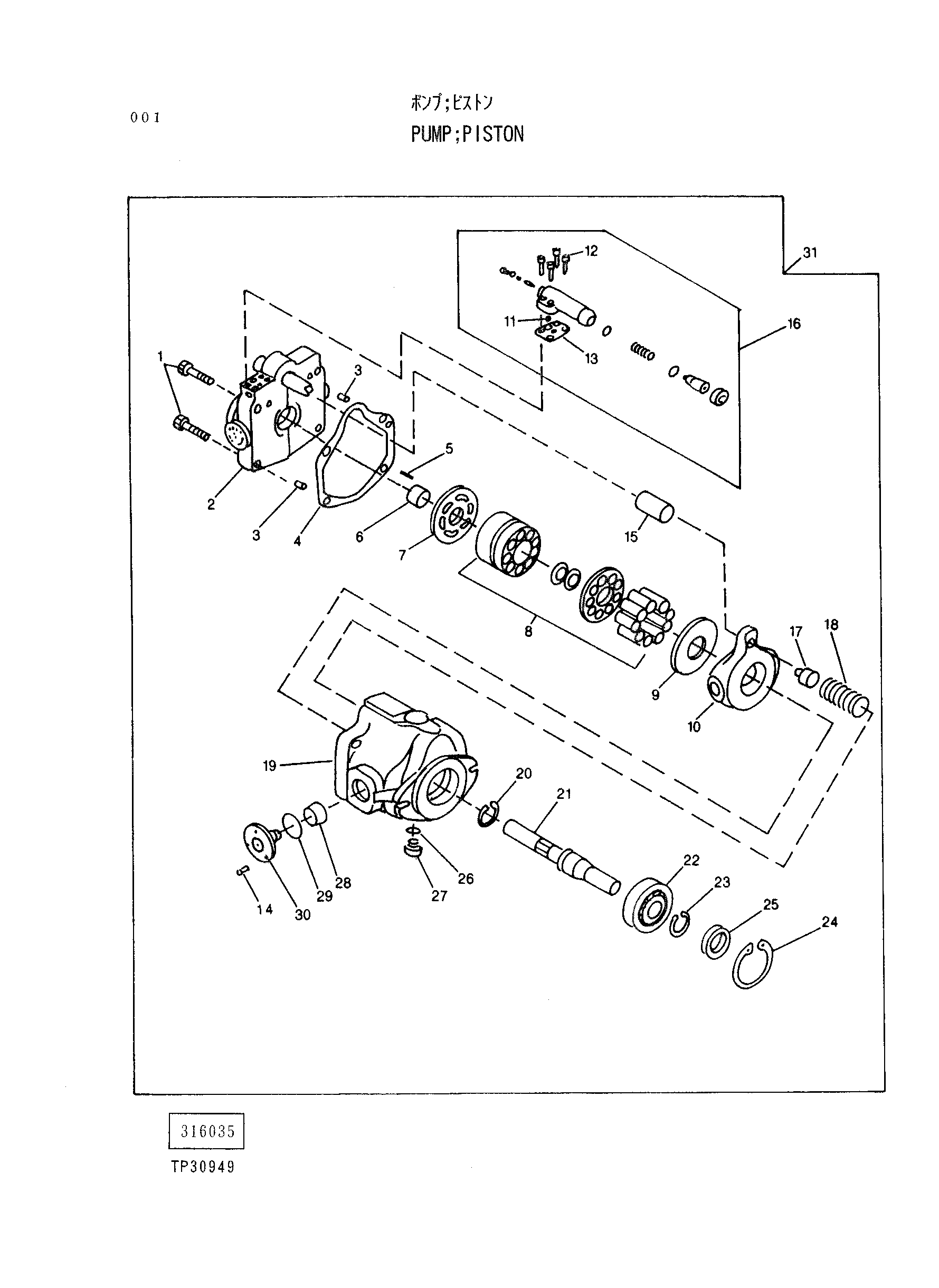

Заводская схема «Поршневой насос» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4230399 | Насос | 1 | |
| 01 | 19M8212 | Винт | 4 |
| 03 | 4230279 | Палец | 1 |
| 04 | 4230723 | Прокладка | 1 |
| 05 | 4230280 | Палец | 1 |
| 06 | 4230363 | Игольчатый подшипник | 1 |
| 07 | 4230403 | Пластина | 1 |
| 08 | 4230360 | Комплект | 1 |
| 09 | 4230719 | Упорная пластина | 1 |
| 10 | 4230720 | Пластина свасх | 1 |
| 14 | 3043933 | Болт с внутренним шестигранником | 6 |
| 15 | 4230721 | Гидроцилиндр | 1 |
| 16 | 4230359 | Комплект | 1 |
| 17 | 4230755 | Фиксатор | 1 |
| 18 | 4230722 | Пружина | 1 |
| 19 | 4230725 | Корпус | 1 |
| 20 | 40M7043 | Кольцо | 1 |
| 21 | 4230724 | Вал привод | 1 |
| 22-01 | 3057094 | Шариковый подшипник | 1 |
| 22-02 | 4287892 | Подшипник | 1 |
| 23 | 40M1828 | Кольцо | 1 |
| 24 | 40M7094 | Кольцо | 1 |
| 25 | 4242878 | Уплотнение | 1 |
| 26 | 4230277 | Уплотнительное кольцо | 1 |
| 27 | 4212032 | Пробка | 1 |
| 28 | 4230754 | Подшипник | 2 |
| 29 | 3043856 | Уплотнительное кольцо | 2 |
| 30 | 4230718 | Труннион | 2 |
| 31 | 4230399 | Насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
