Трансмиссия(6)(форвард и 1ST) — HITACHI LX120

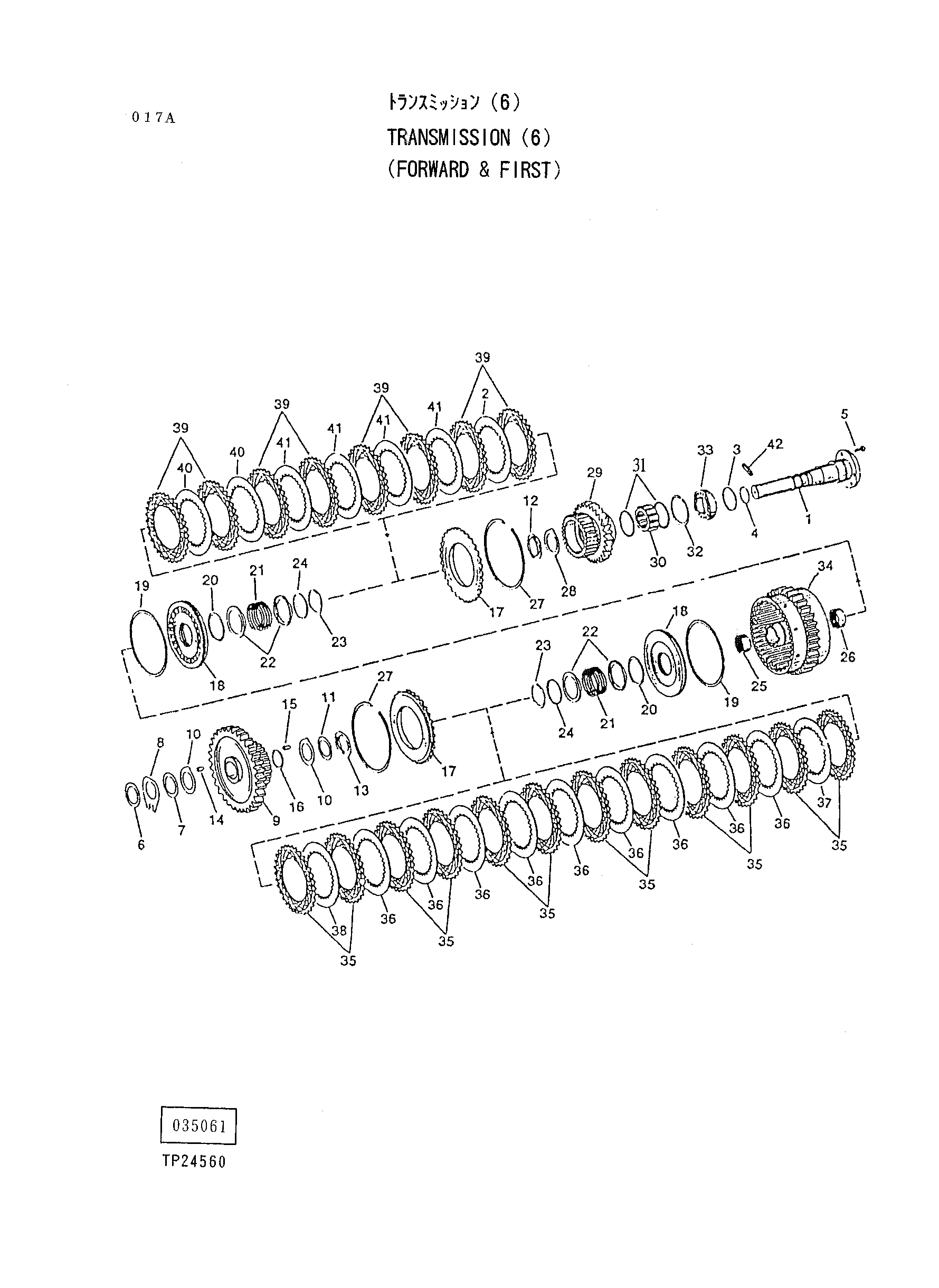

Заводская схема «Трансмиссия(6)(форвард и 1ST)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3057362 | Мост | 1 |
| 02-01 | 4238222 | Диск муфта | 1 |
| 02-02 | 4238224 | Диск муфта | 1 |
| 03 | 4238106 | Уплотнительное кольцо | 1 |
| 04 | 4230522 | Кольцо поршень(INN | 1 |
| 05 | 19M7139 | Винт | 1 |
| 06-01 | 4230729 | Регулировочная шайба | 1 |
| 06-02 | 4230730 | Регулировочная шайба | 1 |
| 06-03 | 4230731 | Регулировочная шайба | 1 |
| 06-04 | 4230732 | Регулировочная шайба | 1 |
| 06-05 | 4230756 | Регулировочная шайба | 1 |
| 06-06 | 4230757 | Регулировочная шайба | 1 |
| 06-07 | 4230758 | Регулировочная шайба | 1 |
| 06-08 | 4230759 | Регулировочная шайба | 1 |
| 06-09 | 4230761 | Регулировочная шайба | 1 |
| 06-10 | 4230762 | Регулировочная шайба | 1 |
| 06-11 | 4230763 | Регулировочная шайба | 1 |
| 06-12 | 4230764 | Регулировочная шайба | 1 |
| 06-13 | 4230765 | Регулировочная шайба(внутренний) | 1 |
| 07 | 4230543 | Упорная шайба | 1 |
| 08 | 4230623 | Шайба упорный(I | 1 |
| 09 | 4291118 | Шестерня | 1 |
| 10 | 4238199 | Шайба | 2 |
| 11 | 4238129 | Шайба | 1 |
| 12 | 4230666 | Упорная пластина | 1 |
| 13 | 4230666 | Упорная пластина | 1 |
| 14 | 3057375 | Ролик | 14 |
| 15 | 4281362 | Ролик | 1 |
| 16 | 4238198 | Шайба | 1 |
| 17 | 4238221 | Регулировочная шайба | 2 |
| 18 | 4138276 | 2 | |
| 19 | 4238248 | Уплотнение | 2 |
| 20 | 4230525 | Уплотнение кольцо | 2 |
| 21 | 4230532 | Пружина сжатия | 2 |
| 22 | 4230675 | Кольцо направляющая | 4 |
| 23 | 4230615 | Манжета в-ринг | 2 |
| 24 | 4230674 | Кольцо направляющая | 2 |
| 25 | 4238130 | Игольчатый подшипник | 1 |
| 26 | 4238095 | Игольчатый подшипник | 1 |
| 27 | 4238128 | Кольцо | 2 |
| 28 | 4230548 | Шайба | 1 |
| 29 | 4291120 | Шестерня | 1 |
| 30 | 4238125 | Подшипник. каток | 1 |
| 31 | 4238261 | Кольцо | 2 |
| 32 | 40M5099 | Стопорное кольцо | 1 |
| 33 | 4242800 | Подшипник | 1 |
| 34 | 3057383 | Водило | 1 |
| 35 | 3057376 | Дисковый | 12 |
| 36 | 4238224 | Диск муфта | 9 |
| 37 | 4238222 | Диск муфта | 1 |
| 38-01 | 4238222 | Диск муфта | 1 |
| 38-02 | 4238224 | Диск муфта | 1 |
| 39 | 3057376 | Дисковый | 8 |
| 40 | 4238222 | Диск муфта | 2 |
| 41 | 4238224 | Диск муфта | 4 |
| 42 | 30M7104 | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
