Мост(10)(передний) — HITACHI LX120

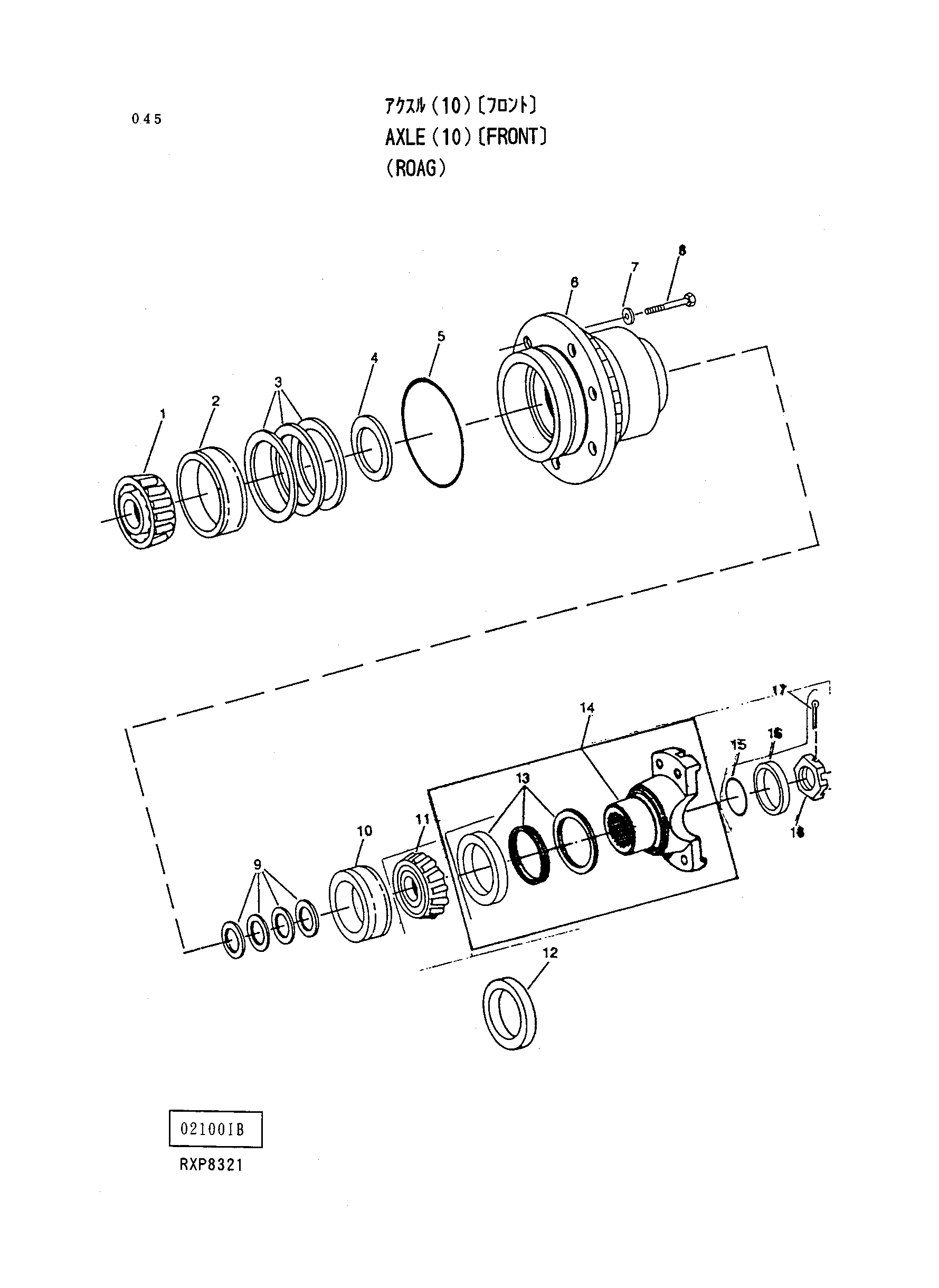

Заводская схема «Мост(10)(передний)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238473 | Подшипник | 1 |
| 02 | 4238457 | Раке наружный | 1 |
| 03 | 4238297 | Регулировочная шайба | 1 |
| 04 | 4238323 | Регулировочная шайба | 1 |
| 05 | 4238324 | Регулировочная шайба | 1 |
| 06 | 4238354 | Шайба | 1 |
| 07 | 4238496 | Уплотнительное кольцо | 1 |
| 08 | 2029031 | Куилл | 1 |
| 09-01 | 4238293 | Регулировочная шайба | 1 |
| 09-02 | 4238301 | Шайба | 6 |
| 09-03 | 4238309 | Винт | 6 |
| 09-04 | 4238530 | Регулировочная шайба | 1 |
| 09-05 | 4238531 | Регулировочная шайба | 1 |
| 09-06 | 4238532 | Регулировочная шайба | 1 |
| 10 | 4211903 | Чашка подшипник. | 1 |
| 11 | 4238467 | Подшипник | 1 |
| 12 | 4238431 | Уплотнение | 1 |
| 13 | 4290393 | Уплотнение | 1 |
| 14-01 | 4238549 | Соединение универсальный | 1 |
| 14-02 | 4288552 | Соединение универсальный | 1 |
| 14-03 | 4290392 | Соединение универсальный | 1 |
| 15 | 4238446 | Уплотнительное кольцо | 1 |
| 16-01 | 4238286 | Шайба | 1 |
| 16-02 | 4238287 | Шайба | 1 |
| 16-03 | 4238288 | Шайба | 1 |
| 17 | 11H222 | Куттер-пин | 1 |
| 18 | 4238289 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
