Пилотный клапан секция (подъём рукоять, ковш, дополнительный.) — HITACHI LX120

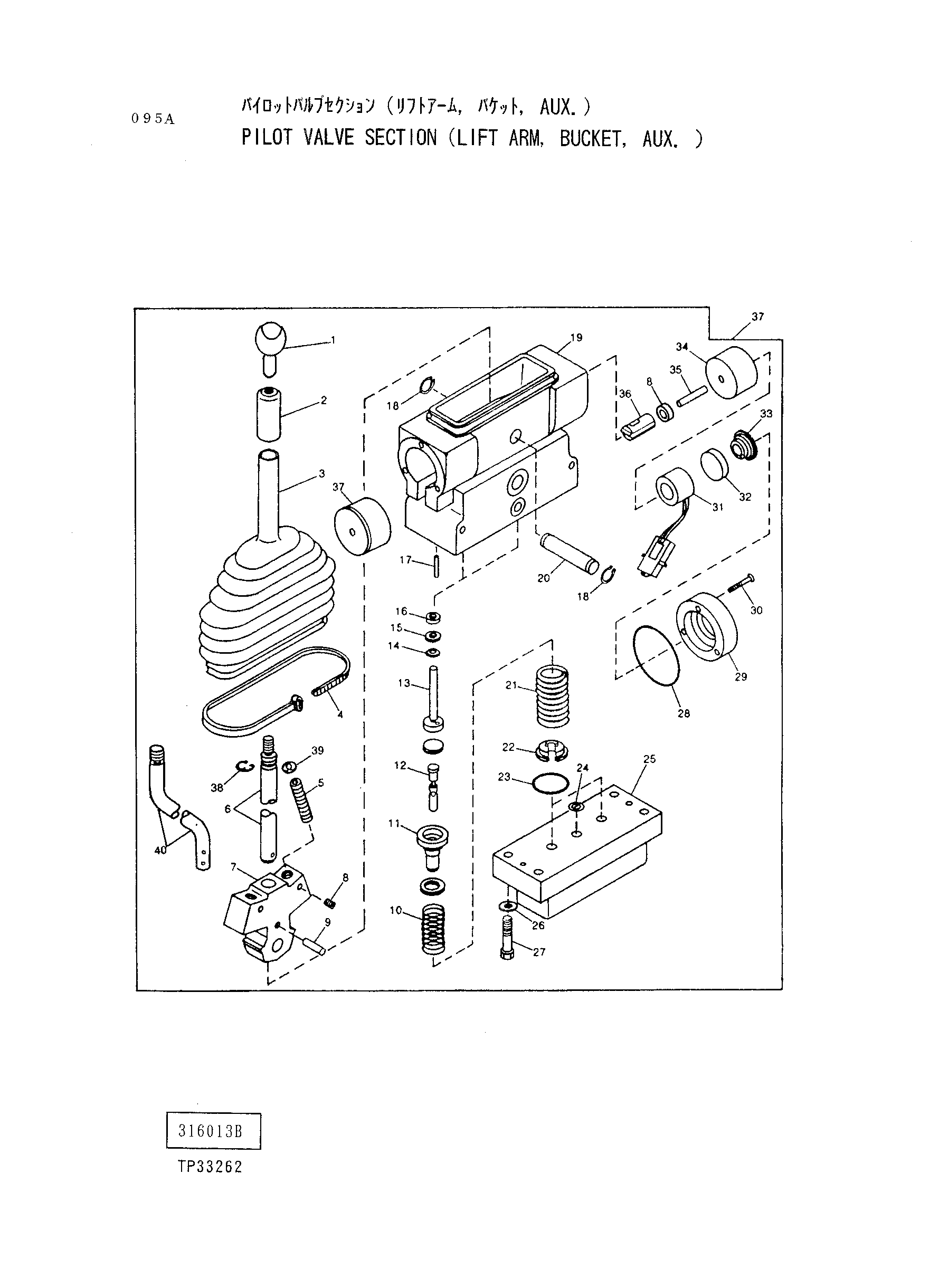

Заводская схема «Пилотный клапан секция (подъём рукоять, ковш, дополнительный.)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
-01	4290791	Пилотный клапан	1
-02	4317896	Пилотный клапан	1
-03	4317897	Пилотный клапан	1
K	4230338	Комплект уплотнений	1
01-01	4117704	Рукоятка	1
01-02	4297611	Рукоятка	1
02	4290620	Крышка	1
03-01	3051625	Защитный чехол	1
03-02	4282634	Защитный чехол	1
04	4220212	Зажим	1
05	4230464	Установочный винт	2
06-01	4290856	Шток	1
06-02	4317894	Рычаг	1
07-01	4230466	Тяга	1
07-02	4290858	Тяга	1
08	4290859	Регулировочная шайба	1
09	25H50	Пин-кастле	1
10-01	4290860	Пружина	3
10-02	4290861	Пружина	5
10-03	4317893	Пружина	2
11	4230496	Фиксатор	2
13	4230495	Плунжер	2
14	4290862	Кольцо	2
17	4230492	Палец довел	2
18	3055167	Стопорное кольцо	2
19-01	4230473	Корпус	1
19-02	4280602	Корпус	1
20	4230459	Палец	1
21-01	4290865	Пружина	1
21-02	4290866	Пружина	3
22	4230499	Фиксатор	2
23	4212173	Уплотнительное кольцо	1
24	3043911	Уплотнительное кольцо	1
26	12M7006	Шайба	4
27	19M7966	Винт	4
28	4242755	Уплотнительное кольцо	2
29	4230467	Колпачок	2
30	19H3640	Винт	6
31	4317895	Коил	2
32	4230479	Пластина	2
33	4230478	Пружина	2
34	4230457	Коил	2
35	4230478	Пружина	2
36	4230469	Скольжение	2
37-01	4290791	Пилотный клапан	1
37-02	4317896	Пилотный клапан	1
37-03	4317897	Пилотный клапан	1
38	4290867	Стопорное кольцо	1
39	14H774	Гайка	2
40	4317898	Рычаг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
