Тормоз гидроаккумулятор — HITACHI LX120

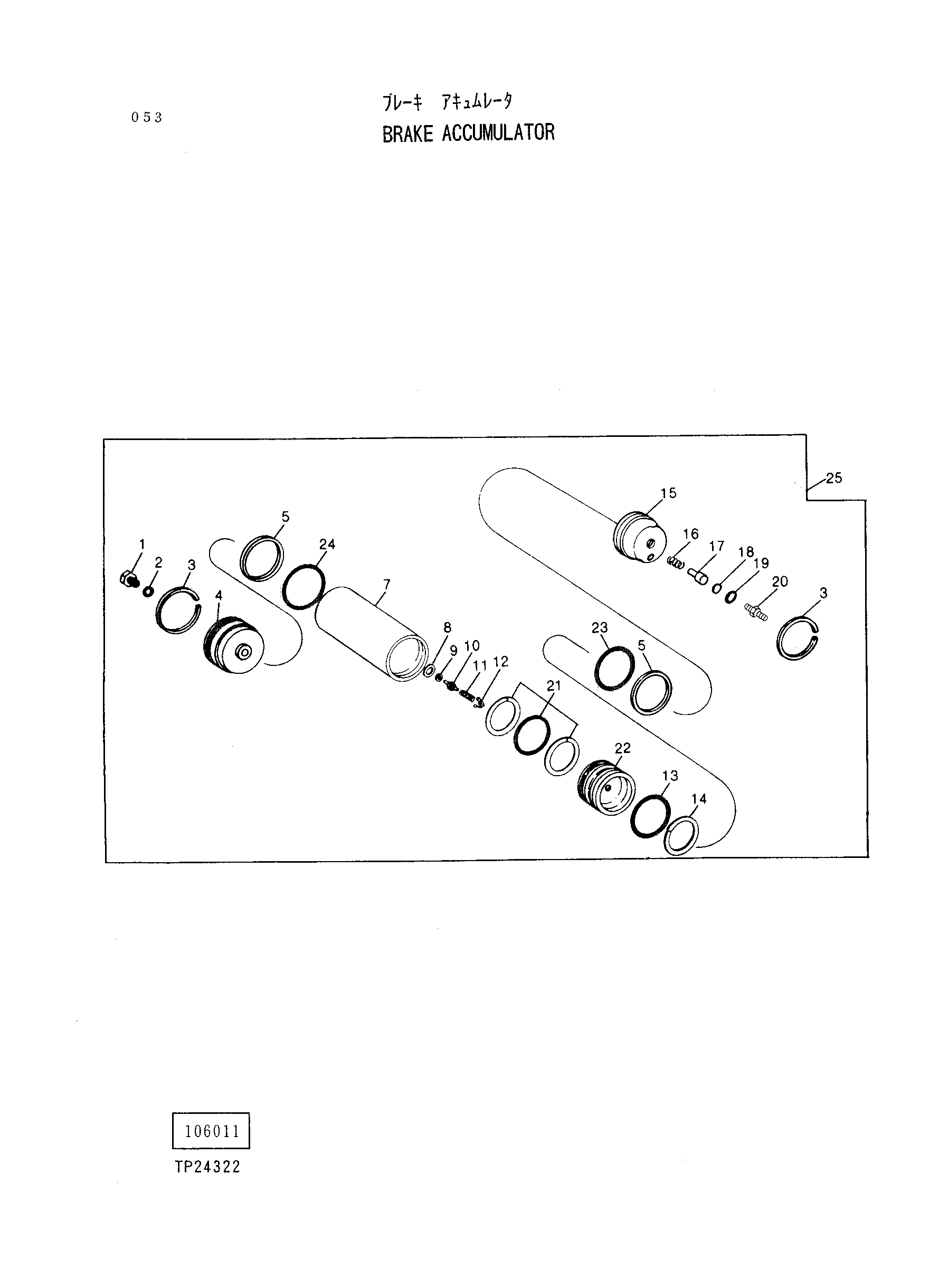

Заводская схема «Тормоз гидроаккумулятор» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4230246 | Гидроаккумулятор | 1 | |
| 01 | 4238493 | Пробка | 1 |
| 02 | 4220240 | Уплотнительное кольцо | 1 |
| 03 | 4238585 | Кольцо | 2 |
| 04 | 4238291 | Концевой | 1 |
| 05 | 4238325 | Опорное кольцо | 2 |
| 06 | 4238151 | Уплотнительное кольцо | 1 |
| 07 | 4238586 | Трубка | 1 |
| 08 | 4238337 | Манжета | 1 |
| 09 | 4238299 | Шайба | 1 |
| 10 | 4238298 | Клапан | 1 |
| 11 | 4238300 | Пружина | 1 |
| 12 | 4238332 | Направляющая | 1 |
| 13 | 4238447 | Уплотнительное кольцо | 1 |
| 14 | 4238495 | Опорное кольцо | 1 |
| 15 | 4238591 | Колпачок | 1 |
| 16 | 4238552 | Пружина | 1 |
| 17 | 4238553 | Направляющая | 1 |
| 18 | 4238041 | Шарик | 1 |
| 19 | 4220240 | Уплотнительное кольцо | 1 |
| 20 | 4238150 | Адаптер | 1 |
| 21 | 4238505 | Уплотнение | 1 |
| 22 | 4238358 | Поршень | 1 |
| 23 | 3043850 | Уплотнительное кольцо | 1 |
| 24 | 4278075 | Стопорное кольцо | 2 |
| 25 | 4230246 | Гидроаккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
