Трансмиссия(3) — HITACHI LX120

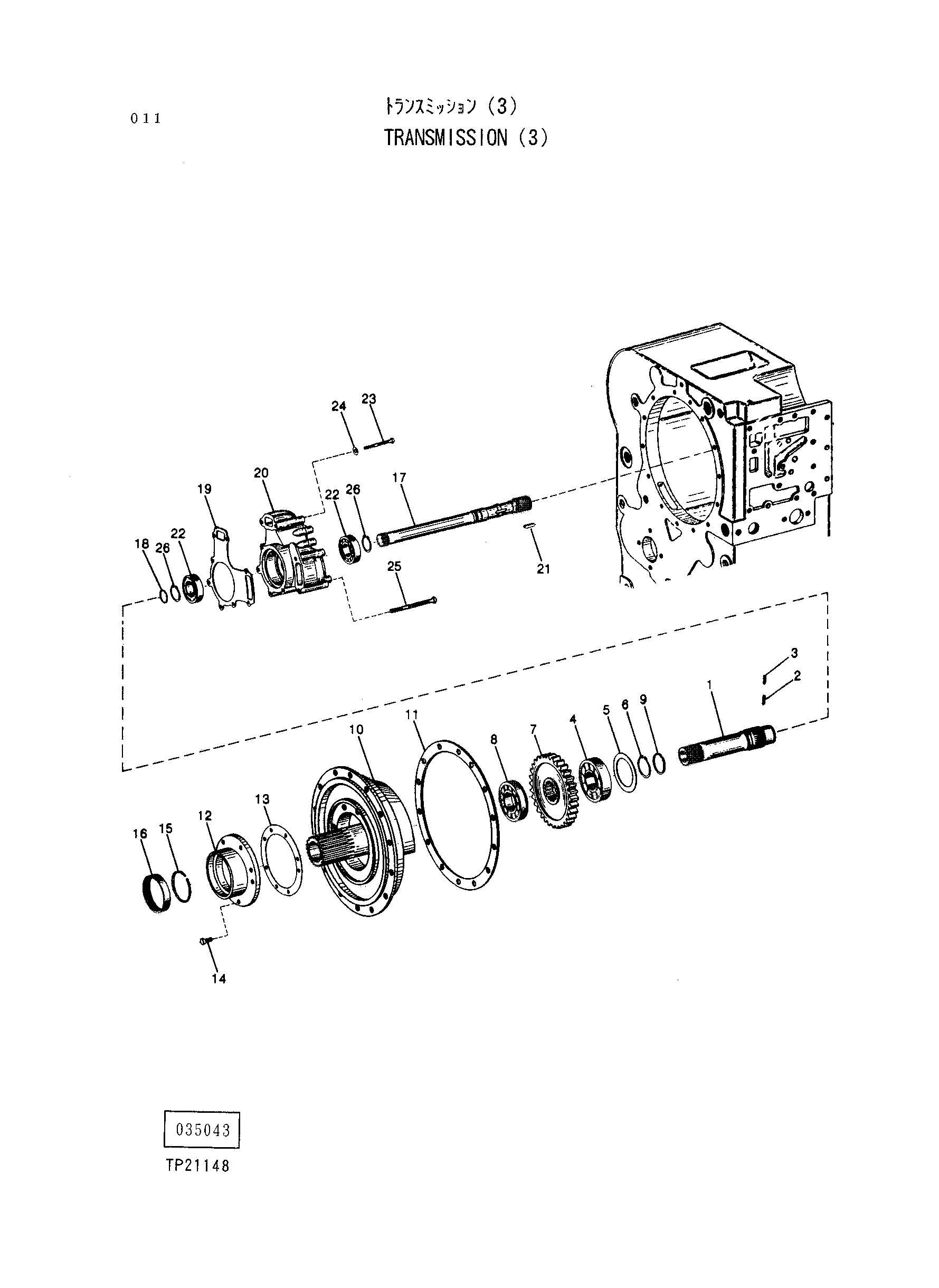

Заводская схема «Трансмиссия(3)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238233 | Вал | 1 |
| 02 | 4230604 | Палец | 1 |
| 03 | 4230605 | Палец | 1 |
| 04 | 4300298 | Шариковый подшипник | 1 |
| 05-01 | 4238201 | Регулировочная шайба | 1 |
| 05-02 | 4238202 | Регулировочная шайба | 1 |
| 05-03 | 4238203 | Регулировочная шайба | 1 |
| 05-04 | 4238204 | Регулировочная шайба | 1 |
| 05-05 | 4238205 | Регулировочная шайба | 1 |
| 05-06 | 4238206 | Регулировочная шайба | 1 |
| 05-07 | 4238207 | Регулировочная шайба | 1 |
| 05-08 | 4238208 | Регулировочная шайба | 1 |
| 05-09 | 4238235 | Регулировочная шайба | 1 |
| 05-10 | 4238236 | Регулировочная шайба | 1 |
| 05-11 | 4238237 | Регулировочная шайба | 1 |
| 06 | 40M7058 | Стопорное кольцо | 1 |
| 07 | 4191008 | 1 | |
| 08 | 4302635 | Подшипник | 1 |
| 09 | 4238131 | Кольцо | 1 |
| 10 | 4238369 | Фланец | 1 |
| 11 | 4317452 | Прокладка | 1 |
| 12 | 4230634 | Крышка | 1 |
| 13 | 4317739 | Прокладка | 1 |
| 14 | 19M7288 | Винт | 8 |
| 15 | 4230523 | Поршневое кольцо | 1 |
| 16 | 4230521 | Подшипник. нееделе | 1 |
| 17 | 4238273 | Вал | 1 |
| 18 | 4238135 | Поршневое кольцо | 1 |
| 19 | 4317741 | Прокладка | 1 |
| 20 | 4238136 | Насос | 1 |
| 21 | 4230603 | Шпонка | 1 |
| 22 | 3055162 | Подшипник шарик | 2 |
| 23 | 4238133 | Винт | 4 |
| 24 | 24M7238 | Шайба | 4 |
| 25 | 19M7997 | Винт | 4 |
| 26 | 40M7084 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
