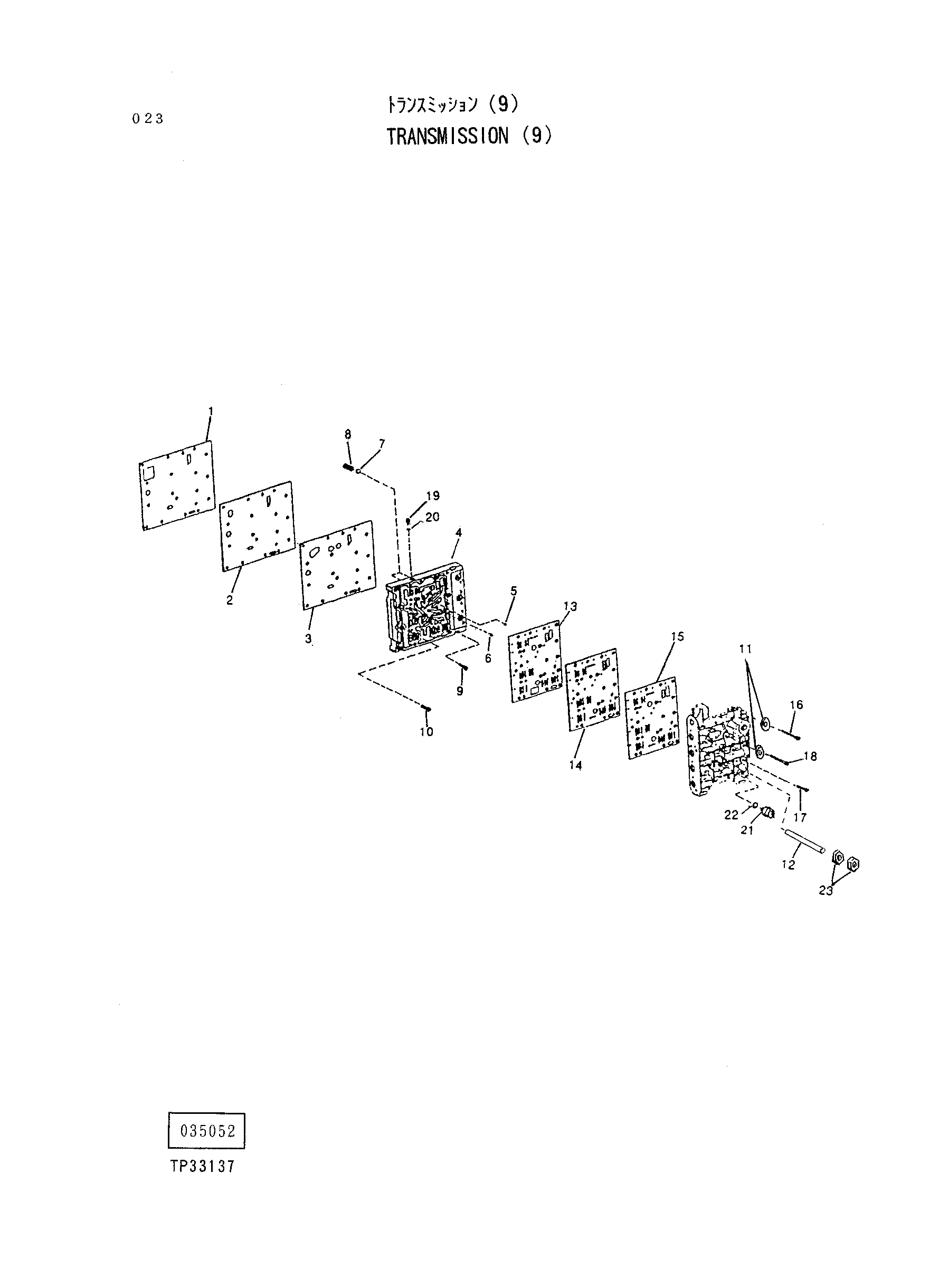

Трансмиссия(9) — HITACHI LX120
Заводская схема «Трансмиссия(9)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4318175 | Прокладка | 1 |
| 02 | 4291033 | Пластина | 1 |
| 03 | 4318176 | Прокладка | 1 |
| 04 | 4291035 | Пластина | 1 |
| 05 | 4291036 | Винт | 1 |
| 06 | 4317749 | Дроссель | 1 |
| 07 | 4317750 | Шарик | 2 |
| 08 | 4324290 | Пружина | 2 |
| 09 | 19M7555 | Винт | 3 |
| 10 | 19M8300 | Винт | 9 |
| 11 | 24M7095 | Шайба | 16 |
| 12 | 4238096 | Шпилька | 1 |
| 13 | 4318177 | Прокладка | 1 |
| 14 | 4317752 | Крышка | 1 |
| 15 | 4318178 | Прокладка | 1 |
| 16 | 4318179 | Винт | 5 |
| 17 | 19M8123 | Винт | 9 |
| 18 | 19M8129 | Винт | 1 |
| 19 | 4277703 | Пробка | 1 |
| 20 | 4230599 | Уплотнительное кольцо | 1 |
| 21 | 4319236 | Выключатель пресс | 1 |
| 22 | 4230599 | Уплотнительное кольцо | 1 |
| 23 | 14M7273 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
