Мост(11)(задний) — HITACHI LX120

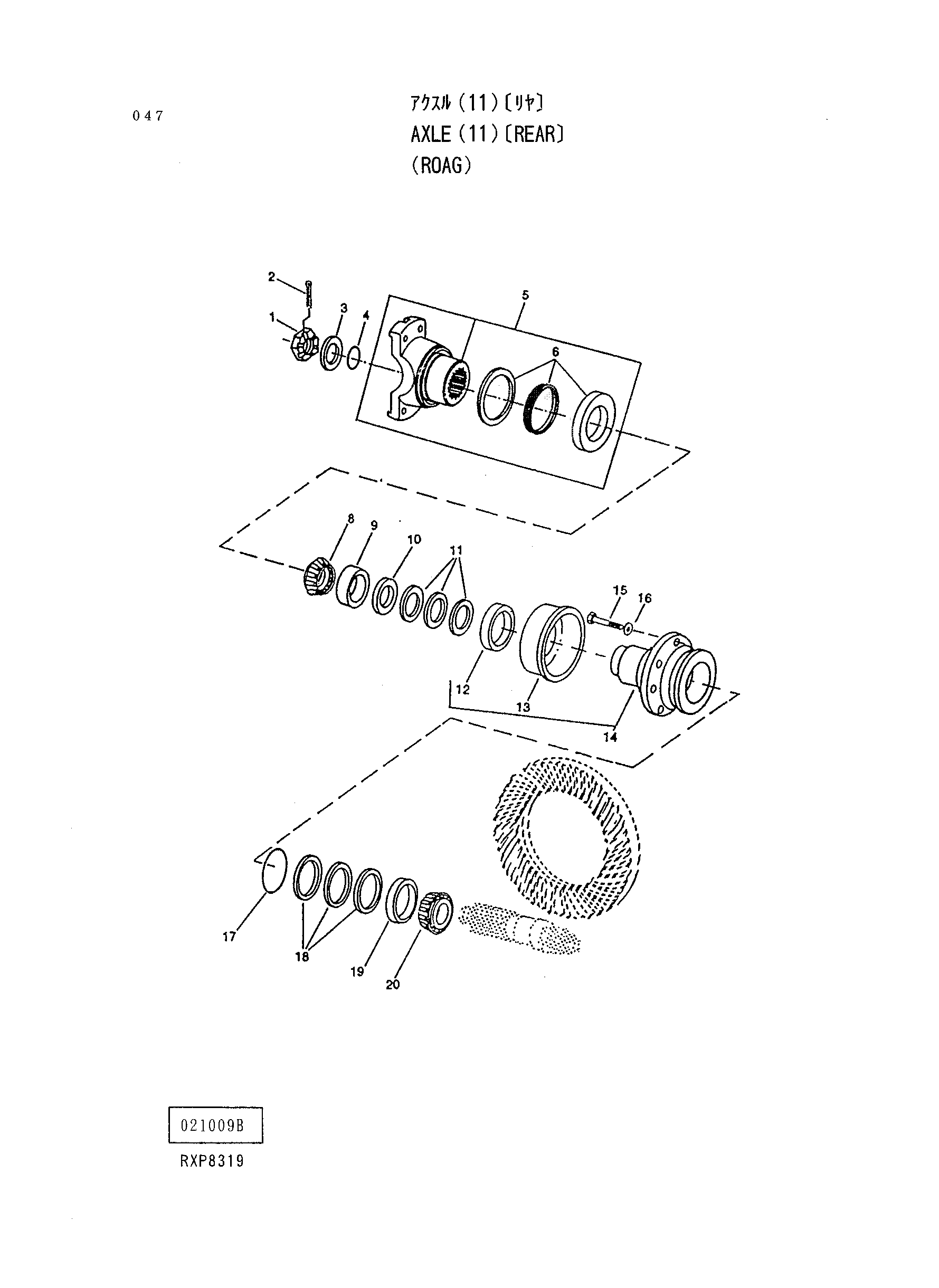

Заводская схема «Мост(11)(задний)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238289 | Гайка | 1 |
| 02 | 11H222 | Куттер-пин | 1 |
| 03-01 | 4238286 | Шайба | 1 |
| 03-02 | 4238287 | Шайба | 1 |
| 03-03 | 4238288 | Шайба | 1 |
| 04 | 4212692 | Уплотнительное кольцо | 1 |
| 05-01 | 4277516 | Соединение универсальный | 1 |
| 05-02 | 4280597 | Вилка | 1 |
| 05-03 | 4287893 | Соединение универсальный | 1 |
| 06 | 4290396 | Уплотнение | 1 |
| 08 | 4238454 | Подшипник | 1 |
| 09 | 4227677 | Подшипник. чашка | 1 |
| 10 | 4238543 | Шайба | 1 |
| 11-01 | 4238539 | Регулировочная шайба | 1 |
| 11-02 | 4238540 | Регулировочная шайба | 1 |
| 11-03 | 4238541 | Регулировочная шайба | 1 |
| 11-04 | 4238542 | Регулировочная шайба | 1 |
| 12 | 3041739 | Втулка | 1 |
| 13 | 3041740 | Втулка | 1 |
| 14-01 | 1016712 | Куил | 1 |
| 14-02 | 4277521 | Бобышка | 1 |
| 15 | 4238290 | Винт | 6 |
| 16 | 4238301 | Шайба | 6 |
| 17-01 | 4238488 | Регулировочная шайба | 1 |
| 17-02 | 4238496 | Уплотнительное кольцо | 1 |
| 18 | 4238489 | Регулировочная шайба | 1 |
| 19 | 4238549 | Соединение универсальный | 1 |
| 20 | 4238455 | Подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
