Мост(1)(передний) — HITACHI LX120

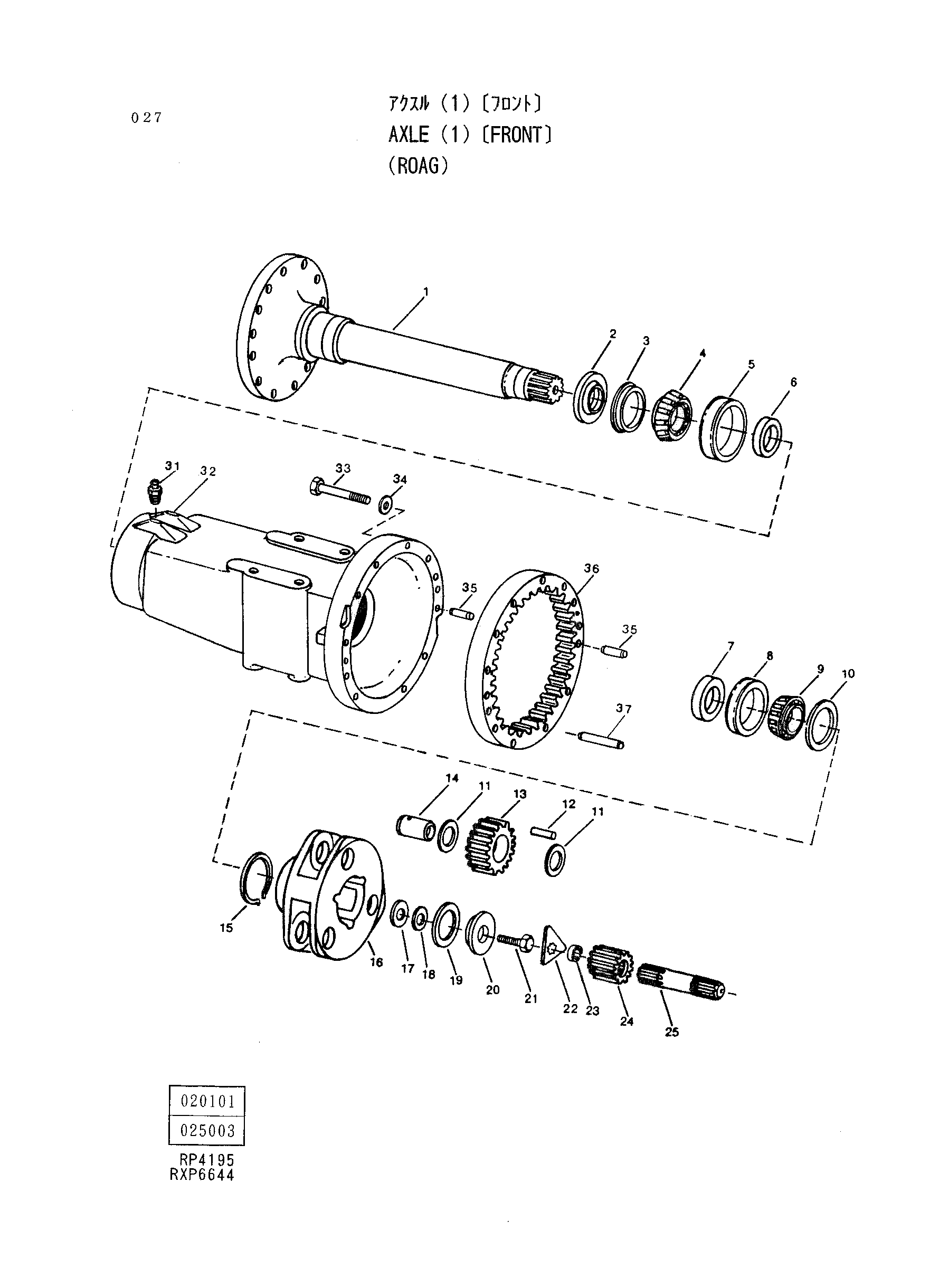

Заводская схема «Мост(1)(передний)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1015489 | Шпиндель | 1 |
| 02 | 4251663 | Уплотнение | 1 |
| 03 | 4251662 | Фиксатор | 1 |
| 04 | 4138475 | 1 | |
| 05 | 4238474 | Раке наружный | 1 |
| 06 | 4238145 | Уплотнение | 1 |
| 07 | 4238428 | Уплотнение | 1 |
| 08 | 4238458 | Раке наружный | 1 |
| 09 | 4238462 | Подшипник | 1 |
| 10 | 4238334 | Регулировочная шайба | 2 |
| 11 | 4238146 | Шайба | 6 |
| 12 | 4238572 | Каток неедле | 72 |
| 13 | 4238340 | Ведущая шестерня | 3 |
| 14 | 3053645 | Вал | 3 |
| 15 | 4238284 | Кольцо | 1 |
| 16 | 4238561 | Водило | 1 |
| 17-01 | 3056641 | Регулировочная шайба | 1 |
| 17-02 | 4238341 | Регулировочная шайба | 1 |
| 17-03 | 4238344 | Регулировочная шайба | 1 |
| 17-04 | 4238573 | Регулировочная шайба | 1 |
| 18 | 4238453 | Шайба | 1 |
| 19 | 4238334 | Регулировочная шайба | 1 |
| 20 | 4238596 | Шайба | 1 |
| 21 | 4238551 | Винт | 1 |
| 22 | 4238527 | Пластина | 1 |
| 23 | 4238326 | Кольцо | 1 |
| 24 | 4238144 | Ведущая шестерня | 1 |
| 25 | 4238579 | Вал привод | 1 |
| 31-01 | 4148896 | Штуцер | 1 |
| 31-02 | 4238485 | Штуцер | 1 |
| 32-01 | 1016698 | Корпус | 1 |
| 32-02 | 4295941 | Корпус | 1 |
| 33 | 4238556 | Винт | 12 |
| 34 | 3057462 | Шайба | 12 |
| 35 | 4238567 | Палец | 4 |
| 36 | 2031289 | Шестерня | 1 |
| 37-01 | 4238000 | Прокладка | 1 |
| 37-02 | 4238312 | Палец | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
