Споол-сектион(ковш) — HITACHI LX120

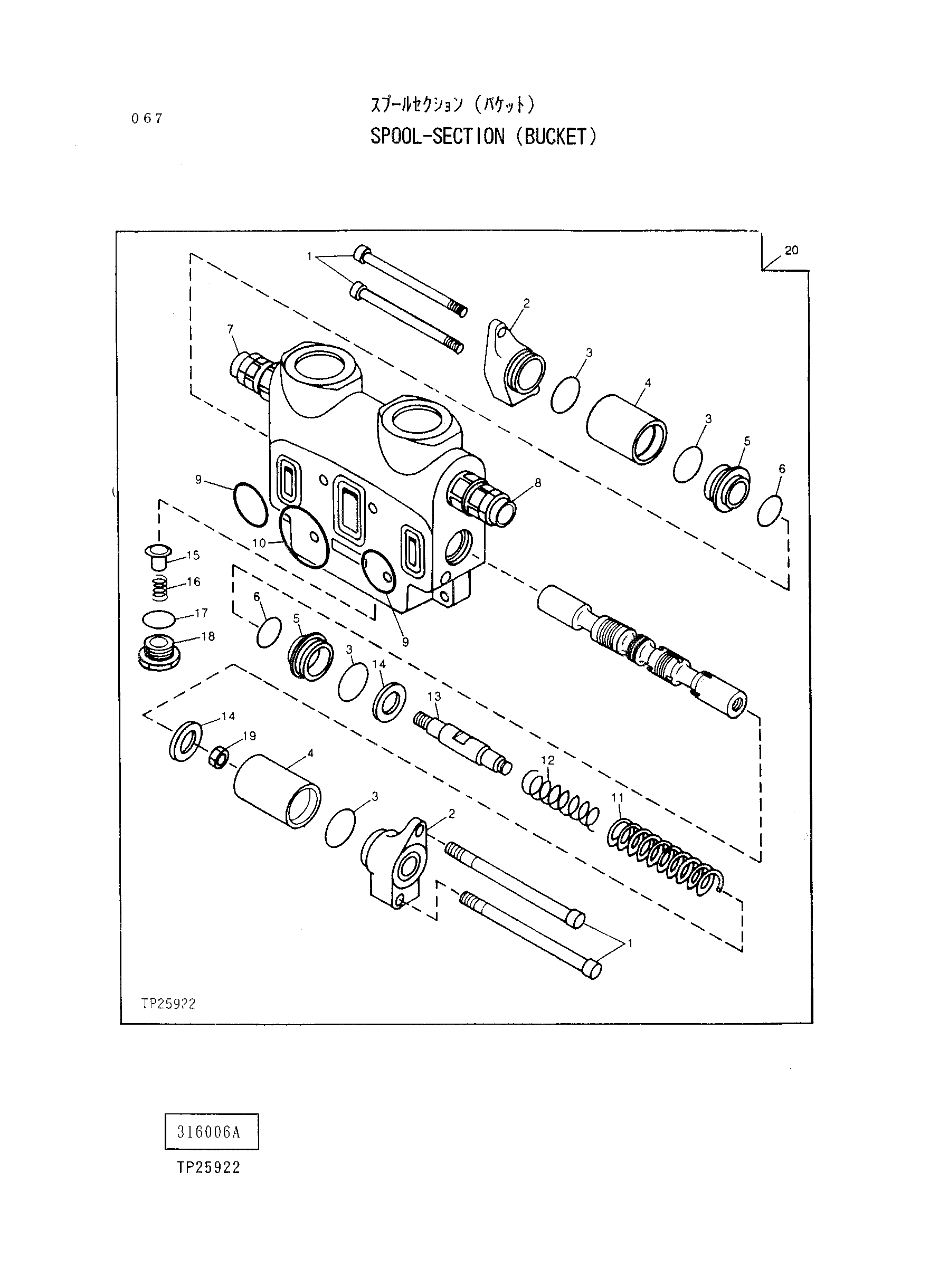

Заводская схема «Споол-сектион(ковш)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4290777 | Клапан | 1 | |
| 01 | 19H3643 | Винт | 4 |
| 02 | 4230332 | Колпачок | 2 |
| 03 | 3043921 | Уплотнительное кольцо | 4 |
| 04 | 4230298 | Втулка | 2 |
| 05 | 4230330 | Уплотнение | 2 |
| 06 | 3043927 | Уплотнительное кольцо | 2 |
| 07 | 4303235 | Предохранительный клапан | 1 |
| 08 | 4230342 | Клапан | 1 |
| 09 | 4230448 | Уплотнение | 3 |
| 10 | 3043855 | Уплотнение | 1 |
| 11 | 4290785 | Пружина компресс | 1 |
| 12 | 4290786 | Пружина компресс | 1 |
| 13 | 4230335 | Золотник | 1 |
| 14 | 4230474 | Шайба | 2 |
| 15 | 4230451 | Тарельчатый клапан | 1 |
| 16 | 4230450 | Пружина | 1 |
| 17 | 4212699 | Уплотнительное кольцо | 1 |
| 18 | 4230449 | Пробка | 1 |
| 19 | 14H849 | Гайка | 1 |
| 20 | 4290777 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
