Мост(3)(задний) — HITACHI LX120

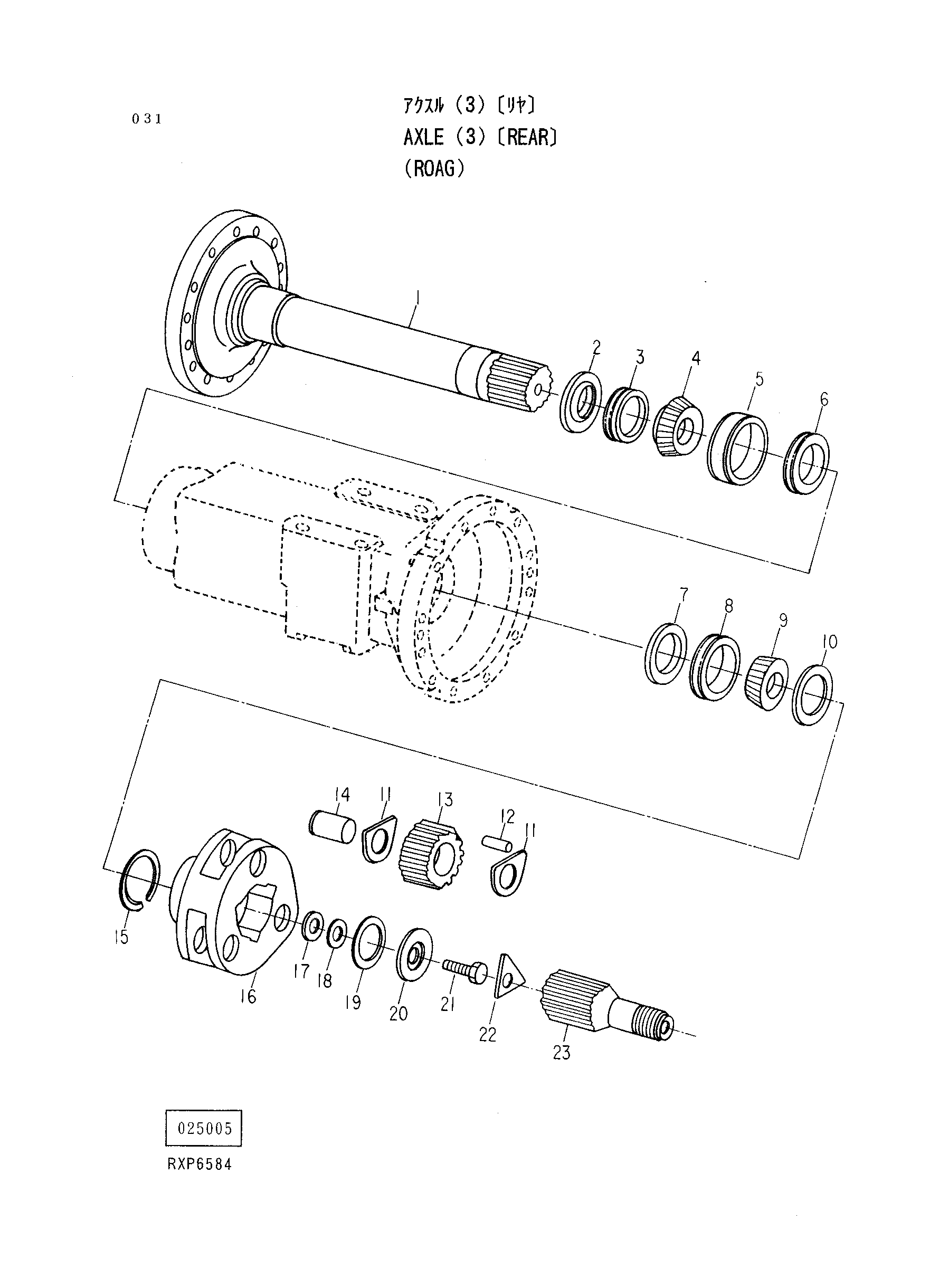

Заводская схема «Мост(3)(задний)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1016696 | Шпиндель | 1 |
| 02 | 3056646 | Уплотнение | 1 |
| 03 | 4238345 | Крышка | 1 |
| 04 | 4238461 | Подшипник | 1 |
| 05 | 4238469 | Раке наружный | 1 |
| 06 | 4238169 | Уплотнение | 1 |
| 07 | 4238417 | Уплотнение | 1 |
| 08 | 4238466 | Раке наружный | 1 |
| 09 | 4238468 | Подшипник | 1 |
| 10 | 4238304 | Регулировочная шайба | 1 |
| 11 | 3056645 | Упорная шайба | 6 |
| 12 | 4212375 | Прокладка | 99 |
| 13 | 1016694 | Ведущая шестерня | 3 |
| 14 | 3055653 | Вал ведущая шестерня | 3 |
| 15 | 3056639 | Стопорное кольцо | 1 |
| 16 | 1016695 | Водило | 1 |
| 17-01 | 3056641 | Регулировочная шайба | 1 |
| 17-02 | 4238341 | Регулировочная шайба | 1 |
| 17-03 | 4238344 | Регулировочная шайба | 1 |
| 17-04 | 4238573 | Регулировочная шайба | 1 |
| 18 | 4238453 | Шайба | 1 |
| 19 | 4238452 | Регулировочная шайба | 1 |
| 20 | 3056644 | Втулка | 1 |
| 21 | 3056642 | Винт | 1 |
| 22 | 3056643 | Стопорная пластина | 1 |
| 23-01 | 1016693 | Вал привод | 1 |
| 23-02 | 4238000 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
