Мост(5)(задний) — HITACHI LX120

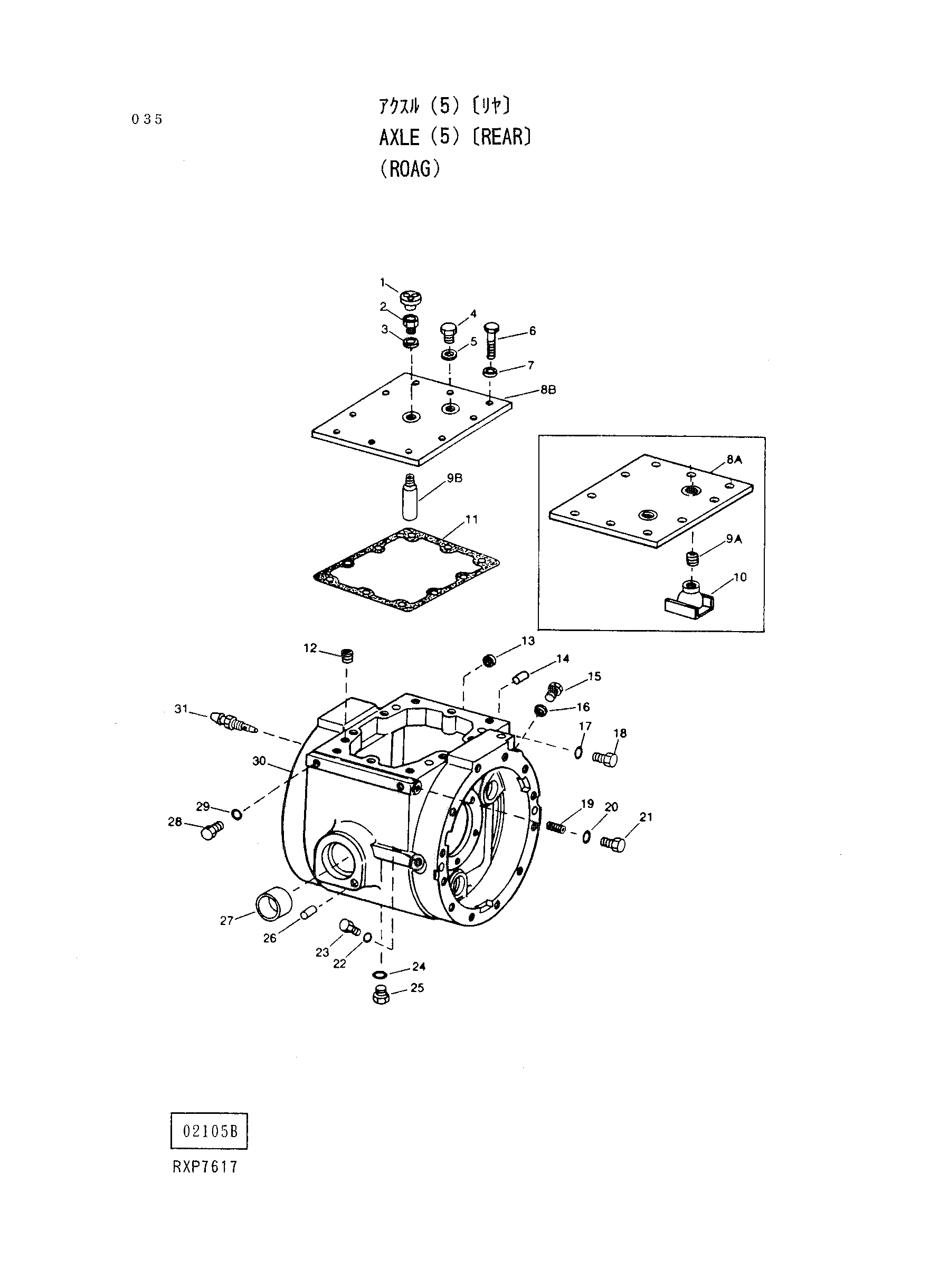

Заводская схема «Мост(5)(задний)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3043965 | Проставка | 1 |
| 02 | 4238544 | Штуцер | 1 |
| 03 | 4238448 | Шайба | 1 |
| 04 | 4238491 | Пробка | 1 |
| 05 | 4238448 | Шайба | 1 |
| 06 | 19H2500 | Болт | 10 |
| 07 | 12H293 | Локк-васхер | 10 |
| 08A | 4238195 | Крышка | 1 |
| 08B | 4277517 | Крышка | 1 |
| 09A | 29H587 | Ниппель | 1 |
| 09B | 4277518 | Втулка | 1 |
| 10 | 4238432 | Муфта | 1 |
| 11 | 4238279 | Прокладка | 1 |
| 12 | 4238526 | Пробка | 4 |
| 13 | 4238487 | Манжета | 1 |
| 14 | 3041745 | Палец довел | 2 |
| 15 | 4238494 | Пробка | 2 |
| 16 | 4238477 | Шайба | 2 |
| 17 | 4238333 | Шайба | 4 |
| 18 | 4238319 | Пробка | 4 |
| 19 | 15H558 | Пробка | 1 |
| 20 | 4212027 | Уплотнительное кольцо | 1 |
| 21 | 4212032 | Пробка | 1 |
| 22 | 4238448 | Шайба | 2 |
| 23 | 4238491 | Пробка | 2 |
| 24 | 4212026 | Уплотнительное кольцо | 1 |
| 25 | 4238570 | Пробка | 1 |
| 26 | 3041745 | Палец довел | 1 |
| 27 | 3041741 | Втулка | 1 |
| 28 | 4238493 | Пробка | 2 |
| 29 | 4220240 | Уплотнительное кольцо | 2 |
| 30-01 | 1016713 | Корпус | 1 |
| 30-02 | 4277524 | Шестерня бевел | 1 |
| 30-03 | 4300305 | Корпус | 1 |
| 31 | 4238525 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
