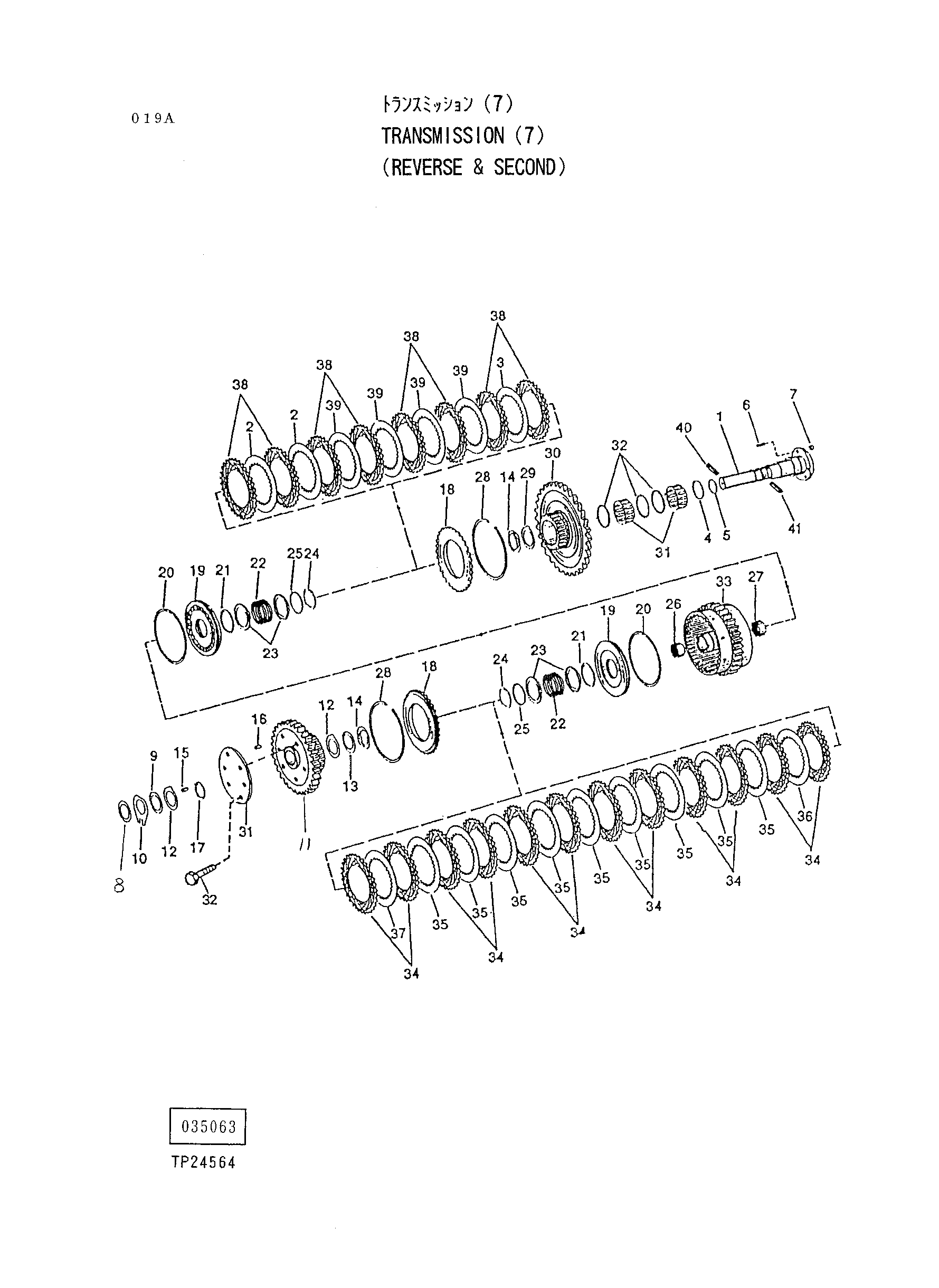

Трансмиссия(7)(реверсе и 2ND) — HITACHI LX120

Заводская схема «Трансмиссия(7)(реверсе и 2ND)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3057363	Мост	1
02	4238222	Диск муфта	2
03-01	4238222	Диск муфта	1
03-02	4238224	Диск муфта	1
04	4238106	Уплотнительное кольцо	1
05	4230522	Кольцо поршень(INN	3
06	4238104	Шпилька	3
07	14M7273	Гайка	3
08-01	4230729	Регулировочная шайба	1
08-02	4230730	Регулировочная шайба	1
08-03	4230731	Регулировочная шайба	1
08-04	4230732	Регулировочная шайба	1
08-05	4230756	Регулировочная шайба	1
08-06	4230757	Регулировочная шайба	1
08-07	4230758	Регулировочная шайба	1
08-08	4230759	Регулировочная шайба	1
08-09	4230760	Регулировочная шайба	1
08-10	4230761	Регулировочная шайба	1
08-11	4230762	Регулировочная шайба	1
08-12	4230763	Регулировочная шайба	1
08-13	4230764	Регулировочная шайба	1
08-14	4230765	Регулировочная шайба(внутренний)	1
09	4230543	Упорная шайба	1
10	4230623	Шайба упорный(I	1
11	4291118	Шестерня	1
12	4238199	Шайба	2
13	4238129	Шайба	1
14	4230666	Упорная пластина	2
15	4291129	Ролик	1
16	4281362	Ролик	1
17	4238198	Шайба	1
18	4238221	Регулировочная шайба	2
19	4238276	Поршень	2
20	4238248	Уплотнение	2
21	4230525	Уплотнение кольцо	2
22	4230532	Пружина сжатия	2
23	4230675	Кольцо направляющая	4
24	4230615	Манжета в-ринг	2
25	4230674	Кольцо направляющая	2
26	4238130	Игольчатый подшипник	1
27	4238095	Игольчатый подшипник	1
28	4238128	Кольцо	2
29	4230542	Упорная шайба	1
30	4300300	Шестерня	1
31	4238262	Подшипник. каток	1
32	4238261	Кольцо	3
33	3057383	Водило	1
34	3057376	Дисковый	8
35	4238222	Диск муфта	7
36-01	4291131	Дисковый	1
36-02	4291132	Дисковый	1
37	3057376	Дисковый	8
38	4238224	Диск муфта	4
39	34M7104	Пружинный штифт	7
40	4230610	Палец	2
41	4291121	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
