Мост(6)(передний) — HITACHI LX120

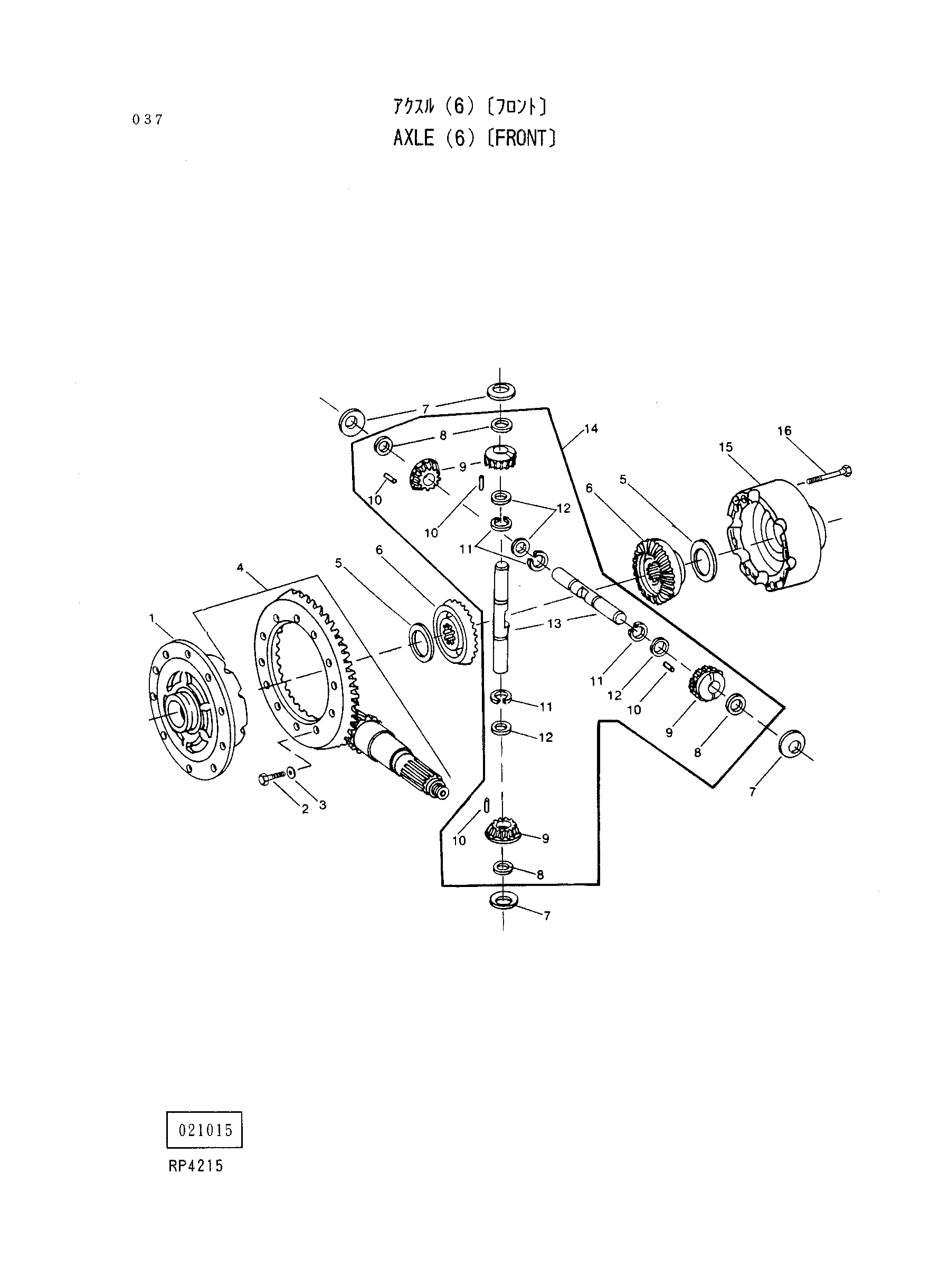

Заводская схема «Мост(6)(передний)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4238158 | Корпус | 1 |
| 02 | 4238148 | Винт | 12 |
| 03 | 3333149 | 12 | |
| 04-01 | 1016916 | Вал | 1 |
| 04-02 | 2028980 | Шестерня | 1 |
| 04-03 | 2029027 | Вал | 1 |
| 04-04 | 4238502 | Шестерня бевел(правый) | 1 |
| 04-05 | 4238503 | Шестерня бевел(F) | 1 |
| 04-06 | 4281368 | Шестерня | 1 |
| 05 | 4238587 | Шайба | 2 |
| 06 | 4238351 | Шестерня бевел | 2 |
| 07 | 4238339 | Шайба | 4 |
| 08 | 4238594 | Шайба | 4 |
| 09 | 4238310 | Ведущая шестерня | 4 |
| 10 | 4238564 | Каток неедле | 104 |
| 11 | 4238592 | Кольцо | 4 |
| 12 | 4238593 | Шайба | 4 |
| 13 | 4238318 | Вал | 2 |
| 14 | 4238424 | Ведущая шестерня | 1 |
| 15 | 4238313 | Крышка | 1 |
| 16 | 4238538 | Винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
