Преобразователь — HITACHI LX120

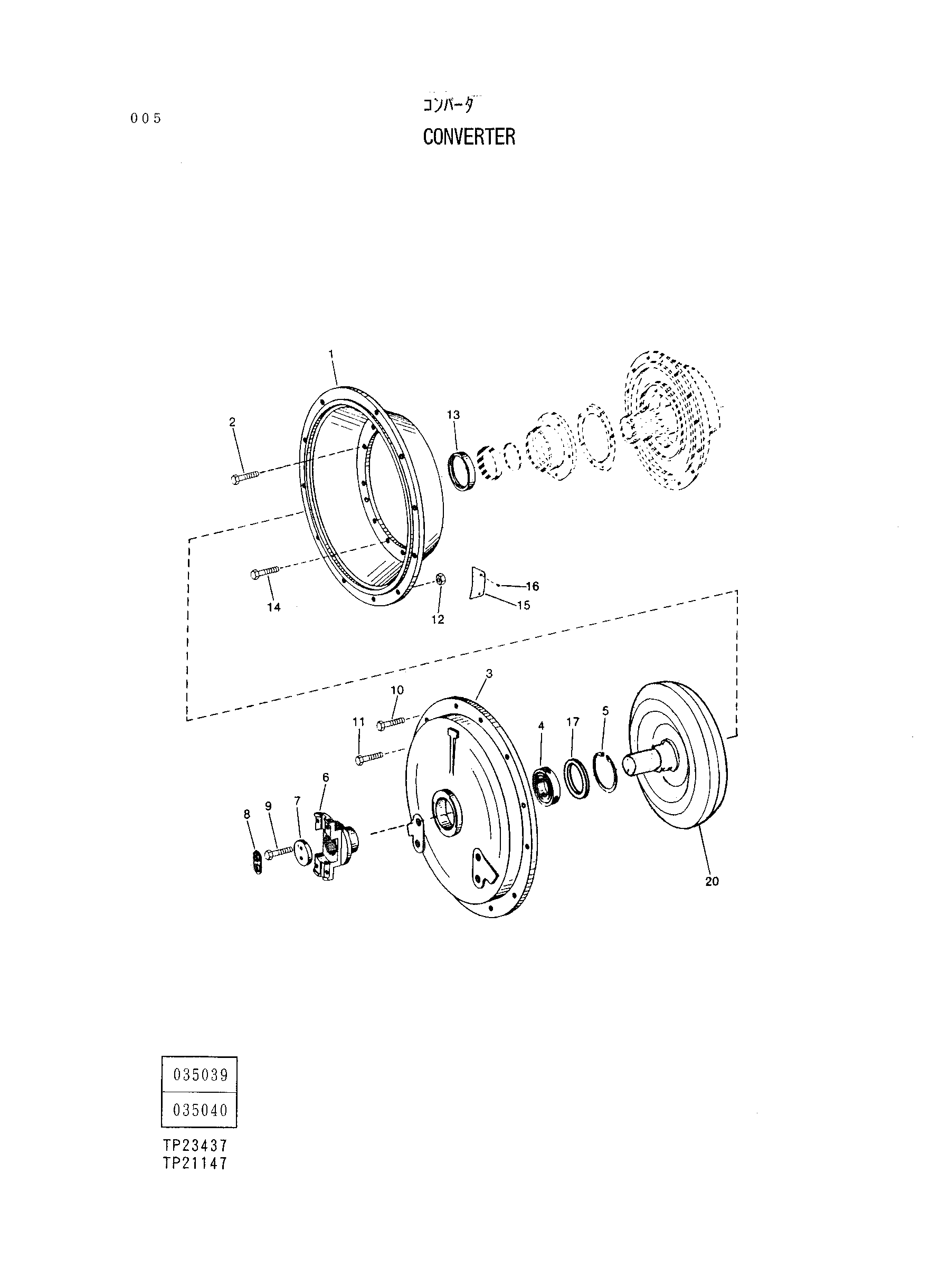

Заводская схема «Преобразователь» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4281381 | Корпус | 1 |
| 02 | 19M7550 | Винт | 12 |
| 03 | 4238067 | Крышка | 1 |
| 04 | 3055165 | Шариковый подшипник | 1 |
| 05 | 40M7060 | Кольцо | 1 |
| 06 | 4230782 | Фланец | 1 |
| 07 | 4230647 | Шайба | 1 |
| 08 | 4230783 | Шайба | 1 |
| 09 | 19M8397 | Винт | 2 |
| 10 | 19M7180 | Винт | 11 |
| 11 | 19M7179 | Винт | 1 |
| 12 | 14M7274 | Гайка | 12 |
| 13 | 4230517 | Уплотнение | 1 |
| 14 | 19M7658 | Винт | 2 |
| 15 | 4238065 | Крышка | 4 |
| 16 | 4230611 | Гроовед шпилька | 1 |
| 17-01 | 3057381 | Регулировочная шайба | 1 |
| 17-02 | 4238235 | Регулировочная шайба | 1 |
| 17-03 | 4238236 | Регулировочная шайба | 1 |
| 20 | 3057366 | Преобразователь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
