Трансмиссия(8)(3RD и 4TH) — HITACHI LX120

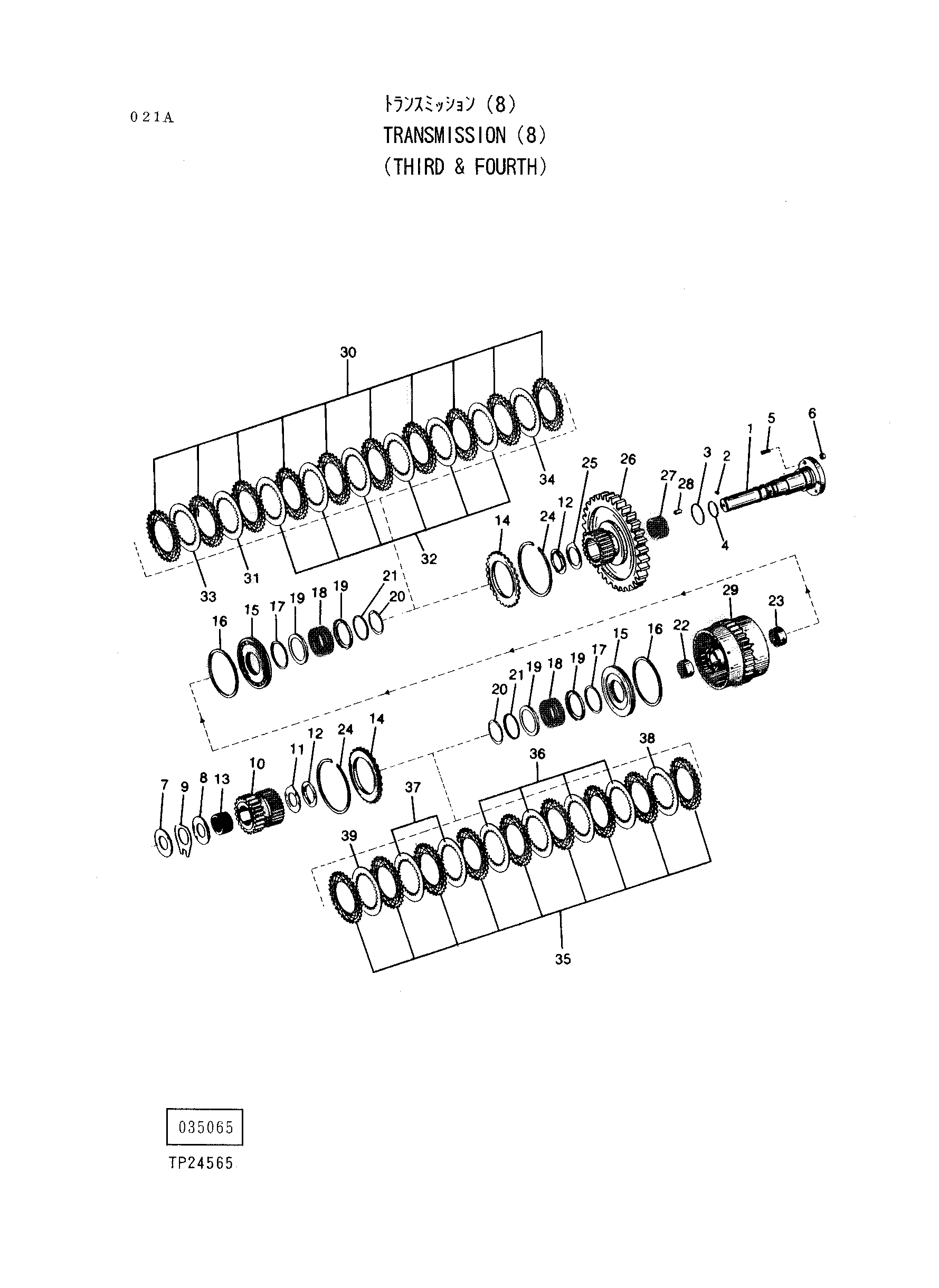

Заводская схема «Трансмиссия(8)(3RD и 4TH)» для HITACHI LX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3057396 | Мост | 1 |
| 02-01 | 4230667 | Дисковый | 1 |
| 02-02 | 4230668 | Дисковый | 1 |
| 02-03 | 4230669 | Дисковый | 1 |
| 03 | 4238106 | Уплотнительное кольцо | 1 |
| 04 | 4230522 | Кольцо поршень(INN | 3 |
| 05 | 4238104 | Шпилька | 2 |
| 06 | 14M7273 | Гайка | 2 |
| 07-01 | 4230729 | Регулировочная шайба | 1 |
| 07-02 | 4230730 | Регулировочная шайба | 1 |
| 07-03 | 4230731 | Регулировочная шайба | 1 |
| 07-04 | 4230732 | Регулировочная шайба | 1 |
| 07-05 | 4230756 | Регулировочная шайба | 1 |
| 07-06 | 4230757 | Регулировочная шайба | 1 |
| 07-07 | 4230758 | Регулировочная шайба | 1 |
| 07-08 | 4230759 | Регулировочная шайба | 1 |
| 07-09 | 4230760 | Регулировочная шайба | 1 |
| 07-10 | 4230761 | Регулировочная шайба | 1 |
| 07-11 | 4230762 | Регулировочная шайба | 1 |
| 07-12 | 4230763 | Регулировочная шайба | 1 |
| 07-13 | 4230764 | Регулировочная шайба | 1 |
| 07-14 | 4230765 | Регулировочная шайба(внутренний) | 1 |
| 08 | 4230543 | Упорная шайба | 1 |
| 09 | 4238089 | Шайба | 1 |
| 10 | 4291133 | Шестерня | 1 |
| 11 | 4230541 | Упорная шайба | 1 |
| 12 | 4230666 | Упорная пластина | 2 |
| 13 | 4230519 | Каге | 1 |
| 14 | 4230672 | Регулировочная шайба | 2 |
| 15 | 4230678 | Поршень | 2 |
| 16 | 4230524 | Уплотнение кольцо | 2 |
| 17 | 4230525 | Уплотнение кольцо | 2 |
| 18 | 4230532 | Пружина сжатия | 2 |
| 19 | 4230675 | Кольцо направляющая | 4 |
| 20 | 4230615 | Манжета в-ринг | 2 |
| 21 | 4230674 | Кольцо направляющая | 2 |
| 22 | 4242799 | Подшипник | 1 |
| 23 | 4317748 | Игольчатый подшипник | 1 |
| 24 | 4230538 | Кольцо | 2 |
| 25 | 4230542 | Упорная шайба | 1 |
| 26 | 4291134 | Шестерня | 1 |
| 27 | 4238105 | Игольчатый подшипник | 1 |
| 28 | 3057377 | Ролик | 12 |
| 29 | 4300299 | Дисковый | 1 |
| 30 | 4230423 | Дисковый | 10 |
| 31 | 4230669 | Дисковый | 1 |
| 32 | 4230667 | Дисковый | 6 |
| 33 | 4230668 | Дисковый | 1 |
| 34-01 | 4230667 | Дисковый | 1 |
| 34-02 | 4230668 | Дисковый | 1 |
| 34-03 | 4230669 | Дисковый | 1 |
| 35 | 4230423 | Дисковый | 9 |
| 36 | 4230667 | Дисковый | 2 |
| 37 | 4230669 | Дисковый | 4 |
| 38 | 4230668 | Дисковый | 1 |
| 39 | 34M7104 | Пружинный штифт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
